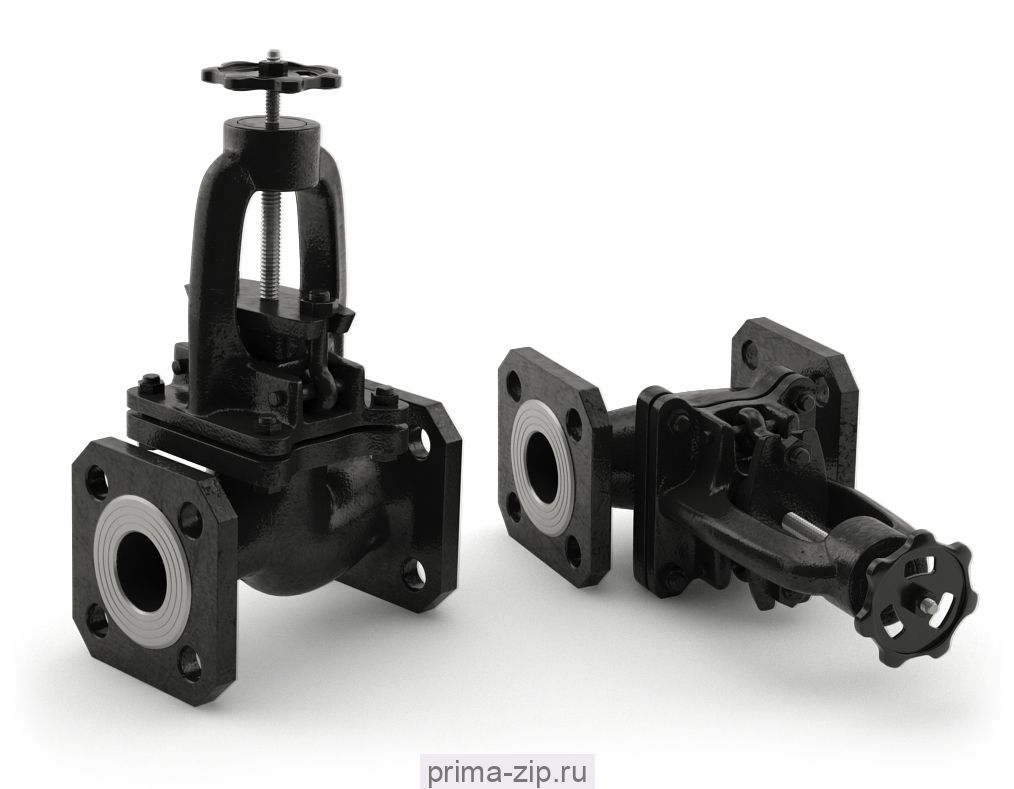

14нж17ст Py 1,0 МПа Клапан сильфонный (вентиль) 14нж17с

В сильфонной арматуре уплотнение подвижных элементов относительно внешней среды обеспечивается сильфонным узлом. Главным его элементом является сильфон — гофрированная трубка. Металлический сильфон при помощи сварки или пайки соединяется с верхними или нижними кольцами (или деталями другой формы), образуя так называемую сильфонную сборку. Сильфонная сборка своей верхней частью неподвижно и герметично соединяется с корпусными деталями арматуры, а нижней — со штоком или золотником клапана, перекрывая таким образом возможность выхода рабочей среды во внешнюю. Поступательное перемещение штока для управления золотником происходит внутри сильфона, который может изменять свою длину за счёт деформации гофров.

 Клапан 14нж17ст используется для работы в таких средах, утечка которых в окружающую среду недопустима. Преимущество таких клапанов перед сальниковыми — исключение утечки рабочей среды в атмосферу в пределах срока службы сильфонного узла. Но это преимущество достигается путём существенного усложнения конструкции и соответственно более высокой стоимости клапана. Кроме того, ремонт сильфона клапана при его усталостном разрушении представляет собой сложную операцию по замене сильфонной сборки, поэтому в таких случаях клапан необходимо менять на новый.

Технические характеристики:

Рабочая среда - агрессивная, по отношению к которым применяемые материалы коррозионостойки при температуре до +350°С

Герметичности затвора - по ТУ класс С ГОСТ 9544-93, согласно испытаниями протечки через затвор отсутствуют, что соответствует классу А; герметичность внутренней полости клапана по штоку обеспечивается сильфоном

Давление условное PN, МПа (кгс/см²) – 1,0 (10)

Присоединение к трубопроводу – цапковый, фланцевый по ГОСТ 12815-80,под приварку.

Материал уплотнения затвора -  ЦН-12М

Материал корпуса – нержавеющая сталь 12Х18Н9Т

Привод - ручной (рукоятка); шарнирная муфта; электропривод

В сильфонной арматуре уплотнение подвижных элементов относительно внешней среды обеспечивается сильфонным узлом. Главным его элементом является сильфон — гофрированная трубка. Металлический сильфон при помощи сварки или пайки соединяется с верхними или нижними кольцами (или деталями другой формы), образуя так называемую сильфонную сборку. Сильфонная сборка своей верхней частью неподвижно и герметично соединяется с корпусными деталями арматуры, а нижней — со штоком или золотником клапана, перекрывая таким образом возможность выхода рабочей среды во внешнюю. Поступательное перемещение штока для управления золотником происходит внутри сильфона, который может изменять свою длину за счёт деформации гофров.

Клапан 14нж17п используется для работы в таких средах, утечка которых в окружающую среду недопустима. Преимущество таких клапанов перед сальниковыми — исключение утечки рабочей среды в атмосферу в пределах срока службы сильфонного узла. Но это преимущество достигается путём существенного усложнения конструкции и соответственно более высокой стоимости клапана. Кроме того, ремонт сильфона клапана при его усталостном разрушении представляет собой сложную операцию по замене сильфонной сборки, поэтому в таких случаях клапан необходимо менять на новый.

Технические характеристики:

Рабочая среда - агрессивная, по отношению к которым применяемые материалы коррозионостойки при температуре до +200°С

Герметичности затвора - по ТУ класс С ГОСТ 9544-93, согласно испытаниями протечки через затвор отсутствуют, что соответствует классу А; герметичность внутренней полости клапана по штоку обеспечивается сильфоном

Давление условное PN, МПа (кгс/см²) – 1,0 (10)

Присоединение к трубопроводу – цапковый, ГОСТ 12815-80, под приварку.

Материал уплотнения затвора -  фторопласт 4

Материал корпуса – нержавеющая сталь 12Х18Н9Т

Привод - ручной (рукоятка); шарнирная муфта; электропривод

Габаритные и присоединительные размеры 14нж17п с цапковым и приварным типом присоединения:

Габаритные и присоединительные размеры 14нж17п с фланцевым и приварным типом присоединения:

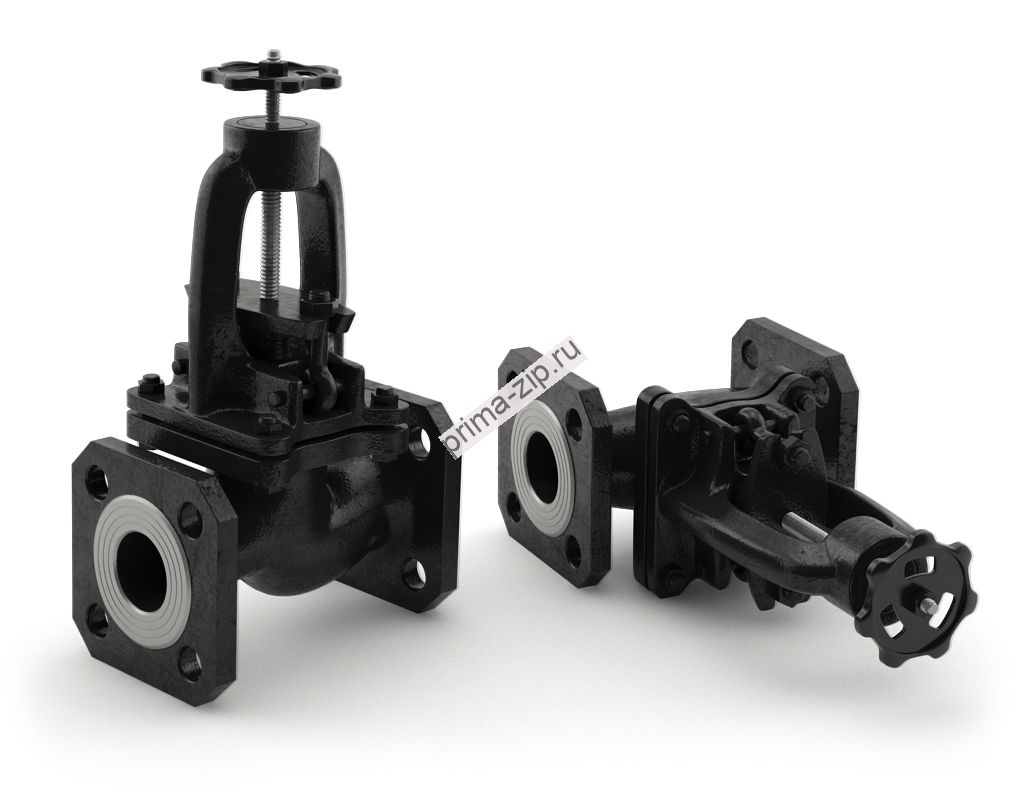

Технические характеристики:

Рабочая среда - пар, вода, конденсат, агрессивные среды при температуре до +200С

Герметичности затвора - класс «А» по ГОСТ 9544-93

Давление условное PN, МПа (кгс/см²) - 1,6 (16)

Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исп.1, ряд 2)

Материал корпуса – сталь 14х17н2

Привод - ручной (маховик)

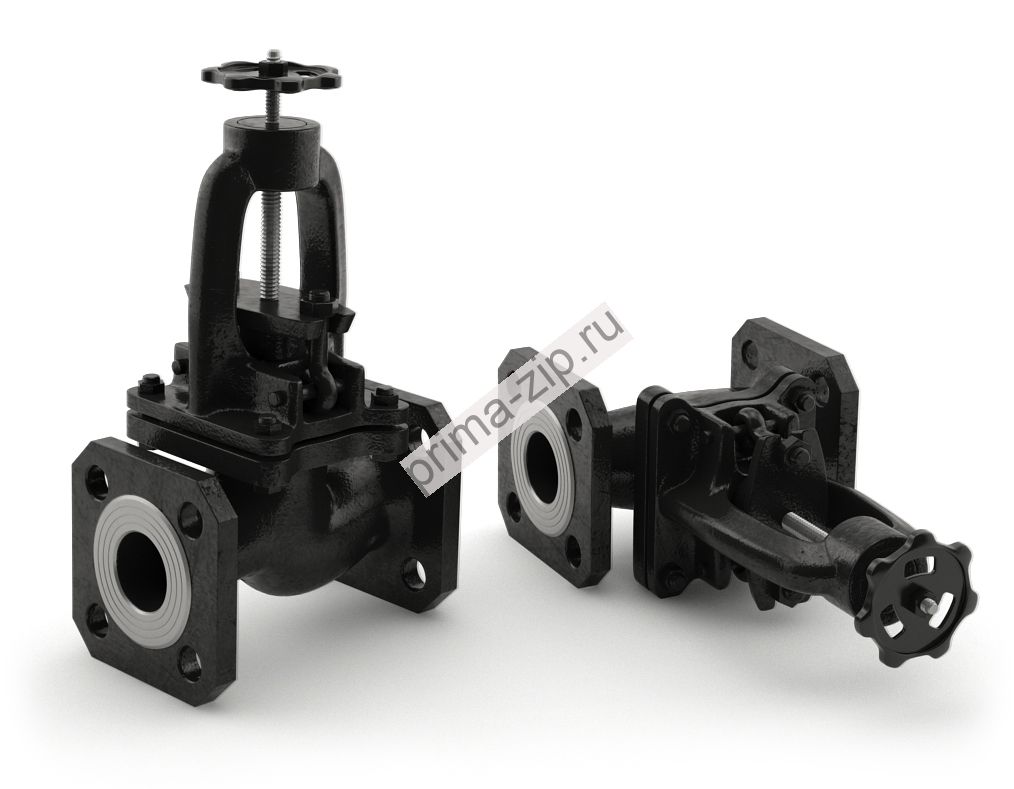

Технические характеристики:

Рабочая среда - агрессивная, по отношению к которым применяемые материалы коррозионостойки при температуре до +420С

Герметичности затвора - класс «А» по ГОСТ 9544-93

Давление условное PN, МПа (кгс/см²) - 1,6 (16)

Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80

Материал корпуса – сталь 12Х18Н9ТЛ, 12X18Н10Т

Привод - ручной (маховик)

Технические характеристики:

Рабочая среда - агрессивная, по отношению к которым применяемые материалы коррозионостойки при температуре до +300С

Герметичности затвора - класс «А» по ГОСТ 9544-93

Давление условное PN, МПа (кгс/см²) - 1,6 (16)

Присоединение к трубопроводу - стяжное между фланцами трубопровода

Материал корпуса – нержавеющая сталь

Привод - ручной (маховик)

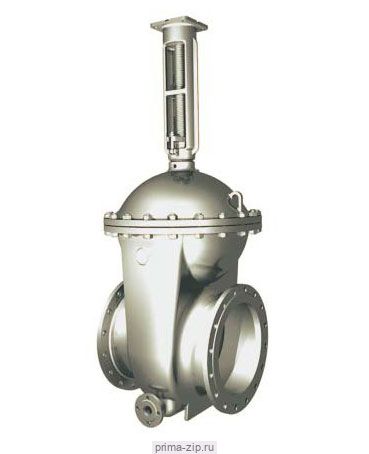

Технические характеристики:

Рабочая среда - жидкие коррозионные среды слабой агрессивности

Герметичности затвора - класс «А» по ГОСТ 9544-93

Давление условное PN, МПа (кгс/см²) - 1,6 (16)

Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80

Материал корпуса – сталь 14Х18Н4Г4Л

Привод - ручной (маховик)

Технические характеристики:

Рабочая среда - агрессивная, по отношению к которым применяемые материалы коррозионостойки при температуре до +425С

Герметичности затвора - класс «А» по ГОСТ 9544-93

Давление условное PN, МПа (кгс/см²) – 4,0 (40)

Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80

Материал корпуса – сталь 12Х18Н9ТЛ, 12X18Н10Т

Привод - ручной (маховик)

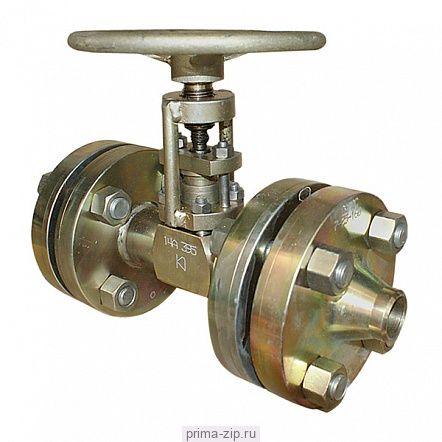

Технические характеристики:

Рабочая среда - агрессивная, по отношению к которым применяемые материалы коррозионостойки при температуре до +425°С

Герметичность затвора - класс «А» по ГОСТ 9544-93

Давление условное PN, МПа (кгс/см²) – 16,0 (160)

Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80, муфтовое по ГОСТ 6527-68

Материал корпуса – нержавеющая сталь 12Х18Н10Т

Привод - ручной (маховик)
