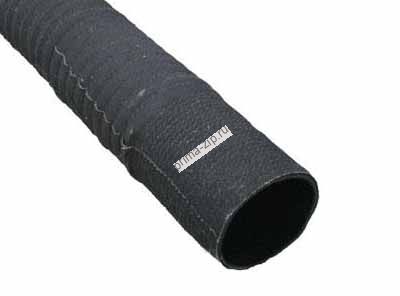

Рукава напорно-всасывающие ГОСТ 5398-76
Описание Рукава напорно-всасывающие ГОСТ 5398-76
- Внутреннего резинового слоя. В зависимости от рабочей среды используются различные марки резиновых смесей.
- Одного или нескольких слоев текстильного каркаса и металической проволоки закрученной в спираль.
- Наружного резинового слоя с обмоткой прорезиненной ткани для укрепления конструкции.
В основном такие всасывающие рукава применяются в качестве гибких трубопроводов для подачи под давлением различных жидкостей.
Шланг всасывающий и его классификация по ГОСТ 5398-76:
- «В» – Рукава всасывающие для воды технической. Параметры: вакуум – 0,08 Мпа и давление – 0,3 и 0,5 МПа
- «Б» – Рукава напорно всасывющие для жидкого топлива (бензин, керосин и другие топлива) и масел на нефтяной основе. Параметры: вакуум – 0,08 МПа; давление – 0,3 и 0,5МПа
- «КЩ» – напорно всасывающий шланг для слабых растворов неорганических кислот и щелочей концентрации до 20%. Параметры: вакуум – 0,08 МПа; давление – 0,3 и 0,5 МПа
- «П» – шланг напорно всасывающий для пищевых веществ (молоко, пиво, спирт, вино, слабокислые растворы органических веществ, воды). Параметры: вакуум – 0,08 МПа; давление – 0,3 и 0,5 МПа
Рукав напорно всасывающий - температура работоспособности:
- умеренный климат (от -35 до +90 градусов Цельсия)
- тропический климат (от -10 до +90 градусов Цельсия)
- холодный (от -50 до +90 градусов Цельсия)
В зависимости от условий работы напорно всасывающие рукава всех классов изготовляют двух групп:
- 1 - Всасывающие. Используются для закачки жидкостей.
- 2 - Напорно всасывающие. Могут использоваться как для всасывания, так и для нагнетания жидкостей под напором.
Шланг напорный армированный имеет запас прочности не менее:
- для жидких рабочих сред – 3Р,
- для воздуха и других газов – 5Р.
Шланг напорный армированный металлической проволокой имеет гарантийный срок хранения – 2 года со дня изготовления.
Напорно всасывающий шланг и его маркировка
Согласно ГОСТ 5398 76 все напорно всасывающие рукава должны иметь установленную стандартом маркировку.
Например Рукав напорно всасывающий Б-2-100-3 4м ГОСТ 5398 76, где:
- Б - класс напорно всасывающего рукава. В данном случае маслобензостойкий.
- 2 - группа к которой относится всасывающий рукав. В данном случае его можно использовать и для всасывания и для подачи жидкости под напором.
- 100 - внутренний диаметр в мм. В данном случае это рукав напорно всасывающий 100 мм.
- 3 - рабочее давление в МПа
- 4м - длина шланга в метрах.
Как и другие изделия, производимые нашей компанией, рукава всасывающие по ГОСТ 5398 76 отличаются высоким уровнем надежности. Использование высококачественного сырья и современных технологий его обработки дает отличные результаты: вся продукция с легкостью проходит тестирование и сертификацию, что является гарантией возможности длительной эксплуатации без возникновения проблем.
Для определения класса и выбора соответствующего типоразмера предлагаемых компанией рукавов напорно всасывающих ГОСТ 5398-76, рекомендуем ознакомиться со следующей таблицей:
| Диаметр (мм) | Давление (МПа) | Длина (м) | Вес (г) |
|---|---|---|---|
| 25 | 0.3 | 10 | 1000-1100 |
| 32 | 0.3 | 10 | 1100-1300 |
| 38 | 0.3 | 10 | 1200-1500 |
| 50 | 0.3 | 5; 10 | 1500-1800 |
| 65 | 0.3; 0.5 | 4; 10 | 2200 |
| 75 | 0.3; 0.5 | 4, 6, 10 | 2600-3300 |
| 100 | 0.3; 0.5 | 4, 6, 10 | 3800-4700 |
| 125 | 0.3; 0.5 | 4 | 6300-8000 |
| 150 | 0.3; 0.5 | 4 | 8000 |
| 200 | 0.3; 0.5 | 4 | 11500 |
| 250 | 0.3; 0.5 | 4 | 15300 |
| Диаметр (мм) | Давление (МПа) | Длина (м) | Вес (г) |
|---|---|---|---|
| 25 | 0.3 | 10 | 950-960 |
| 32 | 0.3 | 10 | 1100-1500 |
| 38 | 0.3 | 10 | 1300-1500 |
| 50 | 0.3 | 5; 10 | 1500-1800 |
| 65 | 0.3; 0.5 | 4; 6; 10 | 2200-2600 |
| 75 | 0.3; 0.5 | 4; 6; 10 | 2600-4000 |
| 100 | 0.3; 0.5 | 4; 6; 10 | 3800-4200 |
| 125 | 0.3; 0.5 | 4 | 7500 |
| 150 | 0.3; 0.5 | 4 | 8500 |
| Диаметр (мм) | Давление (МПа) | Длина (м) | Вес (г) |
|---|---|---|---|
| 25 | 0.3 | 10 | 1200-1300 |
| 32 | 0.3 | 10 | 1200-1800 |
| 38 | 0.3; 0.5 | 10 | 1700-1900 |
| 50 | 0.3; 0.5 | 5; 10 | 2000-2300 |
| 65 | 0.3 | 4 | 3000-3300 |
| 75 | 0.3; 0.5 | 4; 10 | 3400-4100 |
| 100 | 0.3 | 4 | 4750-5200 |
| 150 | 0.3; 0.5 | 4 | 9000 |
| Диаметр (мм) | Давление (МПа) | Длина (м) | Вес (г) |
|---|---|---|---|
| 32 | 0.3 | 10 | 1300-1800 |
| 38 | 0.3 | 10 | 1600-1800 |
| 50 | 0.3 | 4; 10 | 2000-2200 |
| 75 | 0.3 | 4 | 3300-4100 |
| 100 | 0.3 | 4 | 4600-5500 |
