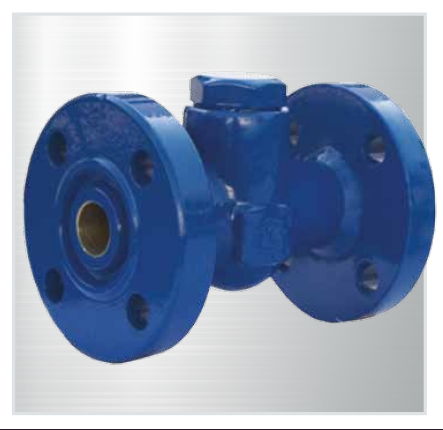

      Клапан обратный 16лс48нж Ду20
      Клапан обратный 16лс48нж Ду20
      Запросить стоимость
      Подробнее
      Уточняйте наличие

      ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

      Клапан обратный 16лс48нж Ду20 Ру160 используется в трубопроводах коммунальной сферы, энергосистем и нефте-газовой промышленности.

      Перейти к описанию
      Как получить товар:
      • 1Доставка ТК "Деловые Линии".
      • 2Доставка ТК "СДЭК" .
      • 3Другой вариант доставки .

      Обратные клапаны (затворы) 16лс48нж Ду20 Ру160 пропускают среду в одном направлении и не допускают её движение в противоположном. Они защищают оборудование, трубопроводы, насосы, а также ограничивают протечки рабочей среды из системы в случае аварии.

      Расчетная рабочая среда обратного клапана 16лс48нж - вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, попутный и природный газы. Для изготовления корпуса используется легированная сталь. Температурный диапазон: -60 до +350 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 11823-91.

      Тип присоединения и материал прокладки выбирают в зависимости от условий работы затворов: давления, рабочей температуры и коррозионных свойств среды.

      Технические характеристики и параметры обратного клапана (затвора) 16лс48нж Ду20 Ру160

      16лс48нж Ду20 Ру160 - КЛАПАН ОБРАТНЫЙ
      Параметр Значение
      Наименование: Клапан обратный
      Обозначение: 16лс48нж
      Диаметр, мм (Ду / DN): 20
      Нормальное давление, кгс/см2 (Ру): 160
      Таблица-фигура: 16лс48нж
      Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, попутный и природный газы
      Температура рабочей среды, C0: -60 до +350
      Материал корпуса: легированная сталь
      Тип присоединения: фланцевое по ГОСТ 11823-91


      Габаритные размеры и масса обратного клапана 16лс48нж Ду20 Ру160

      Наименование параметра Значение, мм
      Длина (L) 130

      Строительная длина (L) - длина участка трубы, который обратный клапан 16лс48нж Ду20 Ру160 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода обратного клапана до конца шпинделя в верхнем положении.

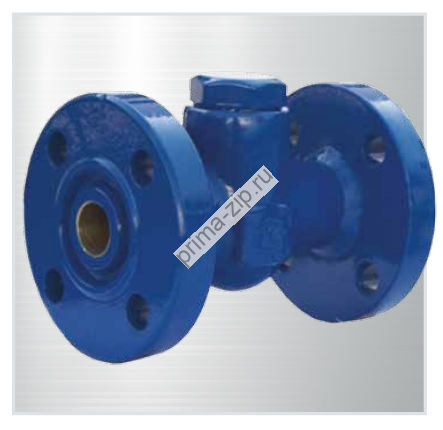

      Клапан обратный 16лс48нж Ду20 Ру160
