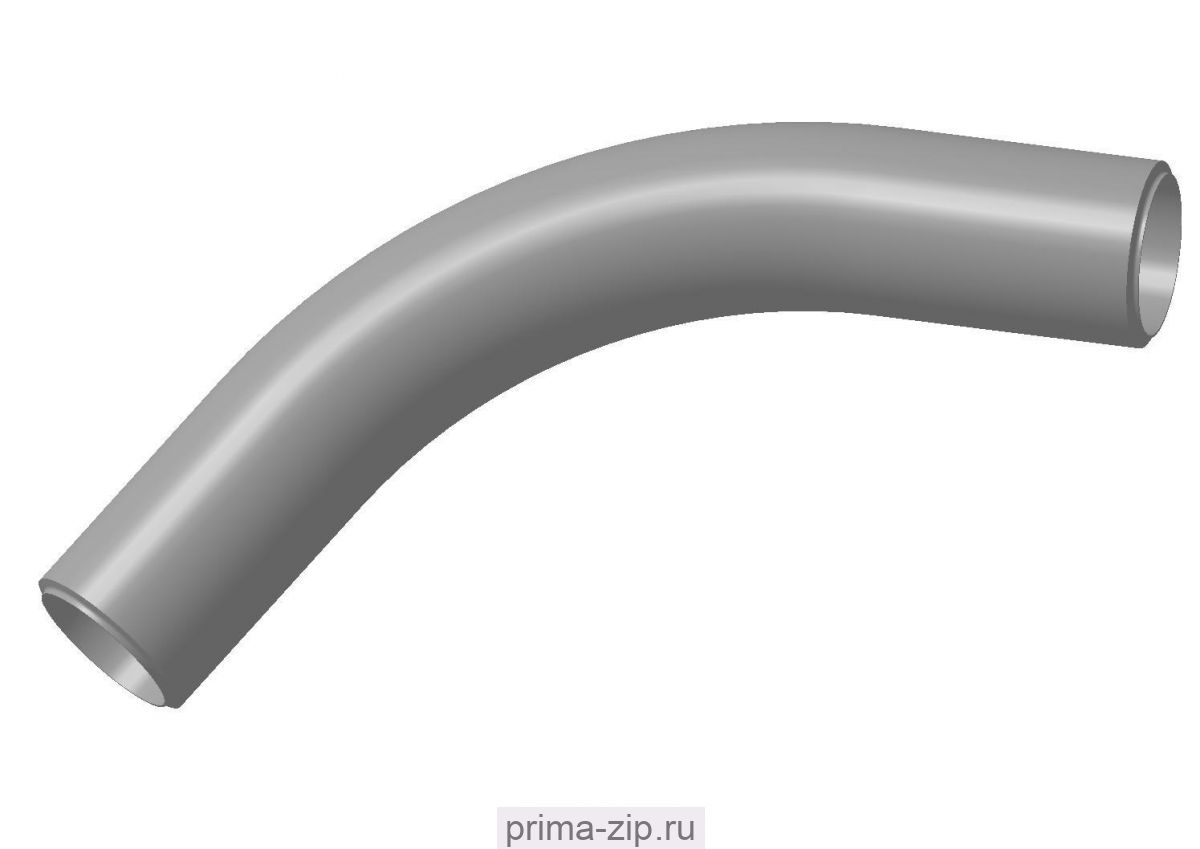

Отвод гнутый ОГ45 П57х12-1,6-8Ду-100/100 R=10Ду 09Г2С-13

В отличие от отводов, изготовленных горячим методом, гнутые отводы ГО изготавливаются в диаметрах не менее 219 мм; высший же предел таких изделий ограничивается 1420 мм. Максимальный угол гиба отводов ГО составляет 27°.

Расшифровка условного обозначения гнутых отводов ОГ:

Отвод ОГ 45°-426(14К52) -16,0-0,75-5DN-1500/1500-УХЛ

Отвод Горячегнутый с углом поворота 45° наружным диаметром 426 мм, для соединения с трубой толщиной стенки 14,0 мм, класса прочности стали К52, прямыми участками (или строительными длинами) L1=1500, L2=1500, на рабочее давление 16,0 МПа, коэффициент условий работы 0,75, радиусом поворота 5DN в хладостойком исполнении при минимальной температуре стенки при эксплуатации минус 20°С.

Аналогично: Отвод гнутый ОГ 15°-426(14К52) -16,0-0,75-5DN-1500/1500-УХЛ, Отвод ОГ 60°-325(8К48) -16,0-0,75-5DN-1500/1500-УХЛ, Отвод ОГ 9°-426(14К50) -16,0-0,75-5DN-1500/1500-УХЛ, Отвод ОГ 60 гр-426(14К52) -16,0-0,75-20DN-3000/3000-УХЛ, Отвод ОГ 5°-426(14К52) -6,3-0,75-5DN-1150/1150-УХЛ, Отвод ОГ 7°-426(14К52) -16,0-0,75-5DN-1500/1500-УХЛ, Отвод ОГ 45°-530(10К55) -16,0-0,75-5DN-1500/1500-УХЛ, Отвод ОГ 21°-426(14К52) -16,0-0,75-5DN-1500/1500-УХЛ, Отвод ОГ 27°-426(14К52) -16,0-0,75-5DN-650/650-УХЛ, Отвод ОГ 35°-426(14К52) -16,0-0,75-5DN-850/850-УХЛ, Отвод ОГ 57°-426(14К52) -16,0-0,75-5DN-750/750-УХЛ и др.

• С заводским внутренним однослойным и двуслойным эпоксидным покрытием  (Вн ЭПП) по ТУ
• С заводским наружным трехслойным противокоррозионным покрытием на основе термоусаживающихся материалов по ТУ
• С  заводским наружным эпоксидным мастичным покрытием, теплоизоляцией ППУ 50мм, защитной металлополимерной оболочкой по ТУ
• С заводской пенополиуретановой теплогидроизоляцией (ППУ ТГИ) с системой «скин-эффект»
• С заводским наружным трехслойным антикоррозионным покрытием на основе полипропилена усиленного типа
• С внутренним заводским селикатно-эмалевым покрытием, стойким к агрессивному коррозионному воздействию перекачиваемого продукта (в т.ч. с повышенным содержанием сероводорода) по ТУ с температурой длительной эксплуатации внутреннего покрытия до 350*С.
