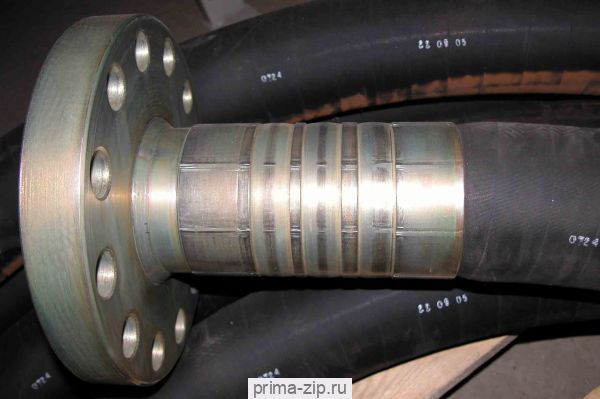

Рукава буровые оплеточные ТУ 38-105557-83
Описание Рукава буровые оплеточные ТУ 38-105557-83
Рукава буровые оплеточные применяются в качестве гибких трубопроводов на буровых установках для подачи под давлением ( до 20 МПа ) воды , цементных и глинистых растворов с содержанием нефти до 20%.
Возможно использование в качестве магистральных трубопроводов и при изготовлении бурового оборудования.
Рукава буровые состоят из внутреннего и наружного резиновых слоев и силового каркаса из латунированного металлокорда с промежуточными резино-тканевыми слоями.
Рукава работоспособны в условиях
- умеренного климата при температуре окружающего воздуха от -40°С до +45°С;
- холодного климата при температуре не ниже -55°С;
- тропического климата при температуре не выше +50°С.
Температура рабочей среды до +80°С.
Длина рукавов до 18 м.
Технические характеристики рукавов:
| Диаметр внутр., мм | Диаметр наружн., мм | Рабочее давление, МПа |
| 38 | 54 | 10.0 |
| 38 | 55 | 15.0 |
| 38 | 56 | 20.0 |
| 50 | 66 | 5.0 |
| 50 | 67 | 10.0 |
| 50 | 68 | 15.0 |
| 76 | 101 | 10 |
| 76 | 103 | 15 |
| 76 | 105 | 20 |
| 100 | 124 | 5 |
| 100 | 124 | 7 |
| 100 | 127 | 10 |
38 105358–81.
Рукава для промывки буровых скважин предназначены для подачи промывочной жидкости (глинистого раствораили воды) от приводного насоса для промывки забоя в бурящуюся скважину.
Рукава для промывки буровых скважин состоят из внутреннего резинового слоя, нитяного каркаса и наружного резинового слоя.
Выпускается на рабочее давление до 6,0 МПа.
Рукав работоспособен в районах с умеренным и тропическим климатом при температуре окружающего воздуха от -30 °С до +50 °С.
Изготавливается длиной до 20 метров.
Технические характеристики рукавов:
| Диаметр внутр., мм | Диаметр наружн., мм |
| 25 | 39 |
| 32 | 48 |
| 38 | 58 |
Условное обозначение рукавов:
| 38x58-63, ТУ 38.05358-81, где: | ||
| 38 | 58 | 63 |
| внутренний диаметр рукава (мм) | наружный диаметр рукава (мм) | на давление 6,3 атм |
