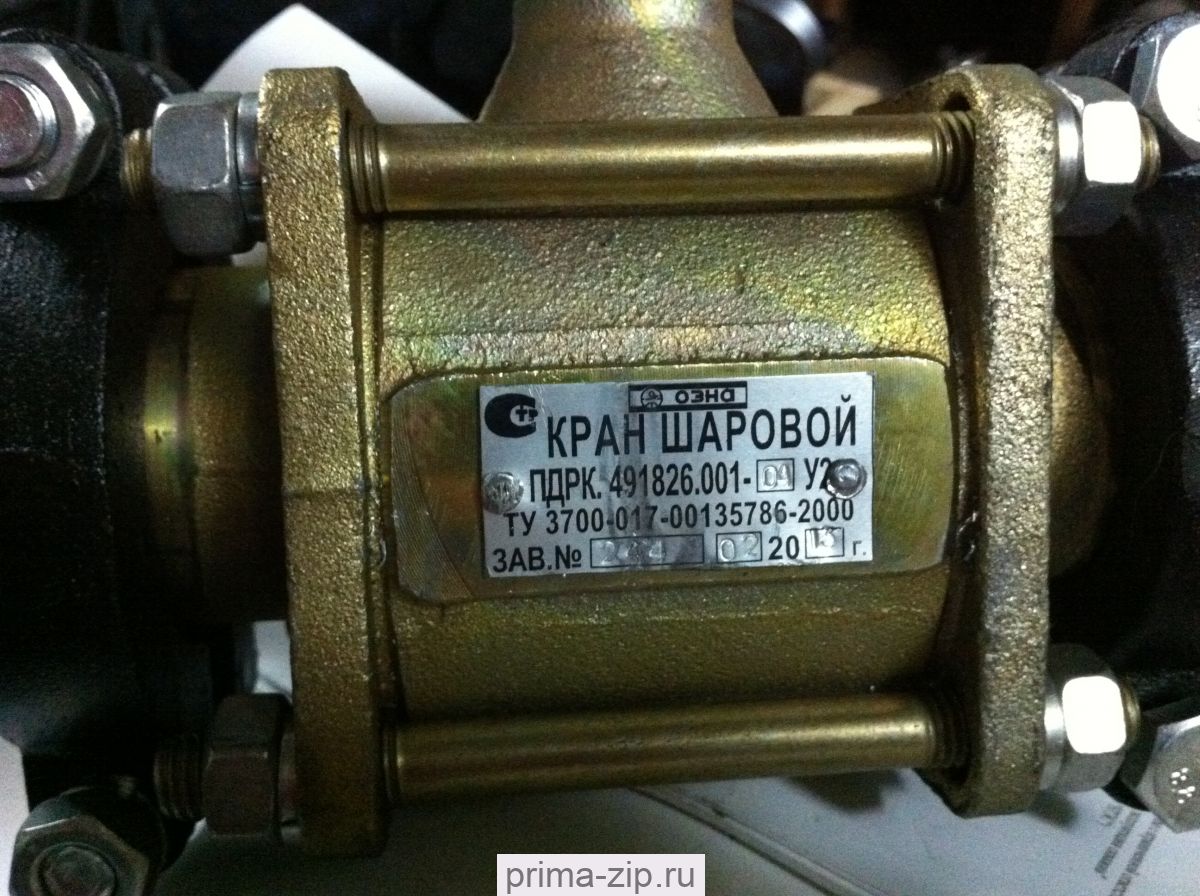

Кран шаровый ПДРК Ду50 Ру40
Описание Кран шаровый ПДРК Ду50 Ру40
Кран шаровой ПДРК 50х40; 80х40
Кран шаровой серии «ПДРК» предназначен для установки на трубопроводах технологических линий в качестве запорных устройств для перекрытия потоков газожидкостных смесей.
|
Наименование параметра |
Значение параметра |
|
Условный проход Ду, (мм) |
50; 80 |
|
Рабочее давление среды PN МПа, (кгс/см2), |
4,0 (40) |
|
Температура рабочей среды, ˚С |
от +5 до +70 |
|
Рабочая среда |
газожидкостные смеси, нефть, газ, пластовая, техническая вода |
|
Содержание парафина, объёмное, %, не более |
7 |
|
Содержание серы по весу, % не более |
7 |
|
Содержание механических примесей, мг/л, не более |
3000 |
|
Содержание сероводорода, г/м3, не более |
0,3 |
|
Класс герметичности ГОСТ 9544-93 |
А |
|
Климатическое исполнение ГОСТ 15150-69 |
У1 |
|
Температура окружающей среды, ˚С |
от- 45 до +40 |
|
Тип присоединения к трубопроводу |
Хомутовое |
|
Тип управления |
Ручное |
|
Установочное положение на трубопроводе |
любое |
|
Направление подачи среды |
любое |
Присоединение:
Фланцевое, муфтовое, под приварку
Привод:
Ручной
|
Условное обозначение |
Условный проход, мм |
D, мм |
L, мм |
H, мм |
Масса, кг |
Примечание |
|
ПДРК-Х |
40 |
45 |
200 |
180 |
5 |
Кран шаровой с хомутным присоединением |
|
ПДРК-П |
50 |
58 |
190 |
200 |
8 |
Кран шаровой под приварку |
|
ПДРК-М |
50 |
58 |
190 |
200 |
8 |
Кран шаровой муфтовый |
