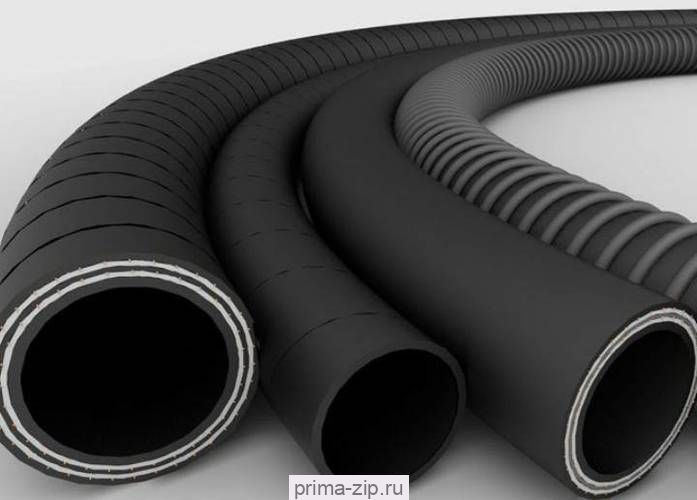

Рукава резиновые напорно-всасывающие применяются для всасывания и нагнетания различных жидкостей, топлив, масел на нефтяной основе и газов. Рукав напорный состоит из нескольких слоев: внутреннего резинового, одного или нескольких слоев текстильного каркаса и наружного из резины. Рукава напорные всасывающие бывают двух видов: гладкими и гофрированными.
В зависимости от назначения и условий эксплуатации различают следующие основные типы резиновых напорно-всасывающих рукавов:
- с текстильным каркасом неармированные;

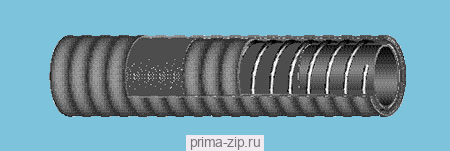

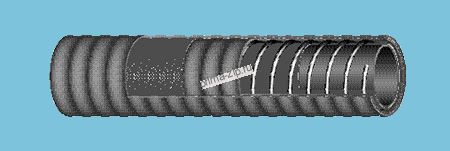

- обмоточной конструкции с металлическими спиралями;
- маслобензостойкие антистатические.
Нормативные документы:
Рукава резиновые напорно-всасывающие с текстильным каркасом неармированные.
ТУ 38 305 91-97 Рукава напорно-всасывающие резинотканевые обмоточной конструкции с металлическими спиралями.

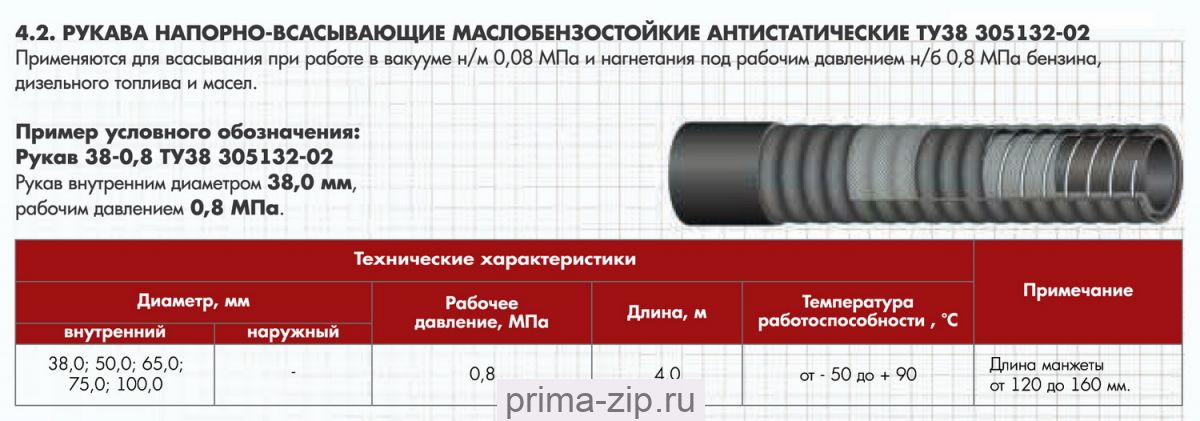

ТУ 38 105373-91, ТУ 2552-23600149245-98 Рукава маслобензостойкие напорно-всасывающие антистатические.
Пример условного обозначения:
Рукав Б–2–38–10 ХЛ ГОСТ 5398-76
Б – класс (для бензина, керосина, топлив, масел на нефтяной основе);
2 – группа (напорно-всасывающий);
38 – внутренний диаметр, мм;
10 – рабочее давление 1 МПа (10 кгс/см2);
ХЛ – для холодного климата.
Рукав Б–25–1.0 У ТУ38 30591-97
Б – класс (керосин, бензины авиационные, автомобильные, топливо дизельное, масла на нефтяной основе);
25 – внутренний диаметр, мм;
1.0 – рабочее давление 1 МПа (10 кгс/см2);
У – для умеренного климата.
Рукав 38–0,8–4000 ТУ 38 105 373-91
38 – внутренний диаметр, мм;
0,8 – рабочее давление, МПа;
4000 - длина рукава, мм.
| с текстильным каркасом ГОСТ 5398-76 |
обмоточной конструкции ТУ38 30591-97 |
антистатические ТУ 38 105 373-91 |
| Рукав Б–2–16–3 |
| Рукав Б–2–20–3 |
| Рукав Б–2–25–3 |
| Рукав Б–2–32–3 |
| Рукав Б–2–38–3 |
| Рукав Б–2–50–3 |
| Рукав Б–2–65–3 |
| Рукав Б–2–75–3 |
| Рукав Б–2–100–3 |
| Рукав Б–2–125–3 |
| Рукав Б–2–150–3 |
| Рукав Б–2–175–3 |
| Рукав Б–2–200–3 |
| Рукав Б–2–16–5 |
| Рукав Б–2–20–5 |
| Рукав Б–2–25–5 |
| Рукав Б–2–32–5 |
| Рукав Б–2–38–5 |
| Рукав Б–2–50–5 |
| Рукав Б–2–65–5 |
| Рукав Б–2–75–5 |
| Рукав Б–2–100–5 |
| Рукав Б–2–125–5 |
| Рукав Б–2–150–5 |
| Рукав Б–2–175–5 |
| Рукав Б–2–200–5 |
| Рукав Б–2–16–10 |
| Рукав Б–2–20–10 |
| Рукав Б–2–25–10 |
| Рукав Б–2–32–10 |
| Рукав Б–2–38–10 |
| Рукав Б–2–50–10 |
| Рукав Б–2–65–10 |
| Рукав Б–2–75–10 |
| Рукав Б–2–100–10 |
| Рукав Б–2–125–10 |
| Рукав Б–2–160–10 |
| Рукав Б–2–175–10 |
| Рукав Б–2–200–10 |
| Рукав В–2–16–3 |
| Рукав В–2–20–3 |
| Рукав В–2–25–3 |
| Рукав В–2–32–3 |
| Рукав В–2–38–3 |
| Рукав В–2–50–3 |
| Рукав В–2–65–3 |
| Рукав В–2–75–3 |
| Рукав В–2–100–3 |
| Рукав В–2–125–3 |
| Рукав В–2–160–3 |
| Рукав В–2–175–3 |
| Рукав В–2–200–3 |
| Рукав В–2–16–5 |
| Рукав В–2–20–5 |
| Рукав В–2–25–5 |
| Рукав В–2–32–5 |
| Рукав В–2–38–5 |
| Рукав В–2–50–5 |
| Рукав В–2–65–5 |
| Рукав В–2–75–5 |
| Рукав В–2–100–5 |
| Рукав В–2–125–5 |
| Рукав В–2–160–5 |
| Рукав В–2–175–5 |
| Рукав В–2–200–5 |
| Рукав В–2–16–10 |
| Рукав В–2–20–10 |
| Рукав В–2–25–10 |
| Рукав В–2–32–10 |
| Рукав В–2–38–10 |
| Рукав В–2–50–10 |
| Рукав В–2–65–10 |
| Рукав В–2–75–10 |
| Рукав В–2–100–10 |
| Рукав В–2–125–10 |
| Рукав В–2–160–10 |
| Рукав В–2–175–10 |
| Рукав В–2–200–10 |
| Рукав КЩ–2–16–3 |
| Рукав КЩ–2–20–3 |
| Рукав КЩ–2–25–3 |
| Рукав КЩ–2–32–3 |
| Рукав КЩ–2–38–3 |
| Рукав КЩ–2–50–3 |
| Рукав КЩ–2–65–3 |
| Рукав КЩ–2–75–3 |
| Рукав КЩ–2–100–3 |
| Рукав КЩ–2–125–3 |
| Рукав КЩ–2–160–3 |
| Рукав КЩ–2–175–3 |
| Рукав КЩ–2–200–3 |
| Рукав КЩ–2–16–5 |
| Рукав КЩ–2–20–5 |
| Рукав КЩ–2–25–5 |
| Рукав КЩ–2–32–5 |
| Рукав КЩ–2–38–5 |
| Рукав КЩ–2–50–5 |
| Рукав КЩ–2–65–5 |
| Рукав КЩ–2–75–5 |
| Рукав КЩ–2–100–5 |
| Рукав КЩ–2–125–5 |
| Рукав КЩ–2–160–5 |
| Рукав КЩ–2–175–5 |
| Рукав КЩ–2–200–5 |
| Рукав КЩ–2–16–10 |
| Рукав КЩ–2–20–10 |
| Рукав КЩ–2–25–10 |
| Рукав КЩ–2–32–10 |
| Рукав КЩ–2–38–10 |
| Рукав КЩ–2–50–10 |
| Рукав КЩ–2–65–10 |
| Рукав КЩ–2–75–10 |
| Рукав КЩ–2–100–10 |
| Рукав КЩ–2–125–10 |
| Рукав КЩ–2–160–10 |
| Рукав КЩ–2–175–10 |
| Рукав КЩ–2–200–10 |
| Рукав П–2–16–3 |
| Рукав П–2–20–3 |
| Рукав П–2–25–3 |
| Рукав П–2–32–3 |
| Рукав П–2–38–3 |
| Рукав П–2–50–3 |
| Рукав П–2–65–3 |
| Рукав П–2–75–3 |
| Рукав П–2–100–3 |
| Рукав П–2–125–3 |
| Рукав П–2–160–3 |
| Рукав П–2–175–3 |
| Рукав П–2–200–3 |
| Рукав П–2–16–5 |
| Рукав П–2–20–5 |
| Рукав П–2–25–5 |
| Рукав П–2–32–5 |
| Рукав П–2–38–5 |
| Рукав П–2–50–5 |
| Рукав П–2–65–5 |
| Рукав П–2–75–5 |
| Рукав П–2–100–5 |
| Рукав П–2–125–5 |
| Рукав П–2–160–5 |
| Рукав П–2–175–5 |
| Рукав П–2–200–5 |
| Рукав П–2–16–10 |
| Рукав П–2–20–10 |
| Рукав П–2–25–10 |
| Рукав П–2–32–10 |
| Рукав П–2–38–10 |
| Рукав П–2–50–10 |
| Рукав П–2–65–10 |
| Рукав П–2–75–10 |
| Рукав П–2–100–10 |
| Рукав П–2–125–10 |
| Рукав П–2–160–10 |
| Рукав П–2–175–10 |
| Рукав П–2–200–10 |
|
| Рукав Б–25–1.0 |
| Рукав Б–32–1.0 |
| Рукав Б–38–1.0 |
| Рукав Б–50–1.0 |
| Рукав Б–65–1.0 |
| Рукав Б–75–1.0 |
| Рукав В–25–1.0 |
| Рукав В–32–1.0 |
| Рукав В–38–1.0 |
| Рукав В–50–1.0 |
| Рукав В–65–1.0 |
| Рукав В–75–1.0 |
| Рукав КЩ–25–1.0 |
| Рукав КЩ–32–1.0 |
| Рукав КЩ–38–1.0 |
| Рукав КЩ–50–1.0 |
| Рукав КЩ–65–1.0 |
| Рукав КЩ–75–1.0 |
| Рукав П–25–1.0 |
| Рукав П–32–1.0 |
| Рукав П–38–1.0 |
| Рукав П–50–1.0 |
| Рукав П–65–1.0 |
| Рукав П–75–1.0 |
| Рукав Г–25–1.0 |
| Рукав Г–32–1.0 |
| Рукав Г–38–1.0 |
| Рукав Г–50–1.0 |
| Рукав Г–65–1.0 |
| Рукав Г–75–1.0 |
| Рукав АС–25–1.0 |
| Рукав АС–32–1.0 |
| Рукав АС–38–1.0 |
| Рукав АС–50–1.0 |
| Рукав АС–65–1.0 |
| Рукав АС–75–1.0 |
|
|
