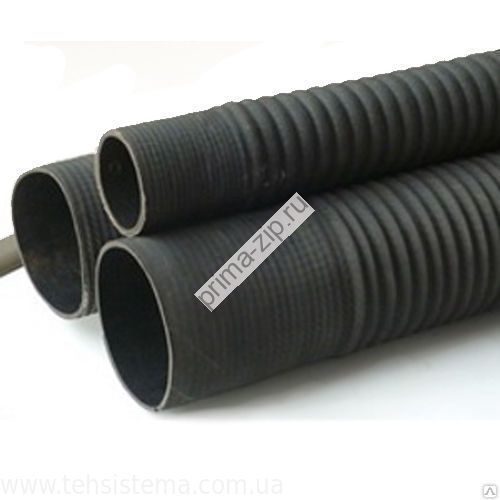

Рукав напорно-всасывающий Б-2-75, L=6 метра ГОСТ 5398-76 ДУ 75 (маслостойкий)
Описание Рукав напорно-всасывающий Б-2-75, L=6 метра ГОСТ 5398-76 ДУ 75 (маслостойкий)
Температура работоспособности рукавов:
умеренный климат (от -35°С до +90°С)
тропический климат (от -10°С до +90°С)
холодный климат (от -50°С до +90°С)Группы:
I — всасывающие (параметры давления: вакуум — 0,08 МПа (0,8 атм))
II — напорно-всасывающие (параметры давления: вакуум — 0,08 МПа (0,8атм), напор — 0,3; 0,5 и 1,0 МПа (3; 5; и 1,0 атм))
Класс «В» — для технической воды;
Класс «Б» — для бензина, керосина, топлив, масел на нефтяной основе;
Класс «КЩ» — слабые растворы неорганических кислот и щелочей концентрации до 20%;
Класс «П» — для пищевых веществ (молоко, пиво, спирт, вино, слабокислые растворы органических и др. веществ, питьевая вода)
КЛАСС |
ВНУТРЕННИЙ ДИАМЕТР, |
РАБОЧЕЕ ДАВЛЕНИЕ, |
РАБОЧИЙ ВАКУУМ, |
ДЛИНА МАНЖЕТЫ, |
ДЛИНА РУКАВА, |
|---|---|---|---|---|---|
В, Б, КЩ, П |
25 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
75 |
10 |
32 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
75 |
10 |
|
38 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
85 |
10 |
|
50 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
100 |
10 |
|
65 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
100 |
4; 6; 10 |
|
75 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
100 |
4; 6; 10 |
|
100 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
100 |
4; 6; 10 |
|
125 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
150 |
4 |
|
150 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
150 |
4 |
|
200 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
150 |
4 |
|
250 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
200 |
4 |
|
300 |
0,3 -1,0 (3 -10 атм) |
0,08 (0,8 атм) |
200 |
4 |
Пример условного обозначения:
Рукав Б — 2 — 25 — 10
Б — класс (бензин, керосин, топливо, масла на нефтяной основе);
2 — группа (
25 — внутренний диаметр (мм);
10 — рабочее давление (кгс/см2).
Рукав напорно-всасывающий Б-2-75, L=6 метра ГОСТ 5398-76 ДУ 75 (маслостойкий)
