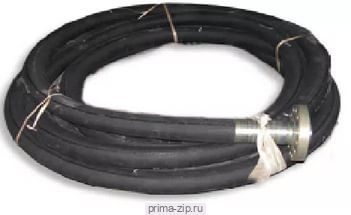

Рукав буровой РБ 50-35-18000
Описание Рукав буровой РБ 50-35-18000
Буровые рукава
Рукава буровые изготавливаются по ТУ 4833-001-56374362-2005 в соответствии с ГОСТ 28618-90 и ISO 6807-2003
Рукав для бурения применяется на установках в качестве гибких трубопроводов для подачи под высоким давлением (до 700 Атм) воды, цементных и глинистых растворов с содержанием нефти до 20%. Возможно использование 102 рукавов в качестве магистральных трубопроводов и при изготовлении насосного оборудования.
Гибкий трубопровод состоит из внутреннего маслобензостойкого и наружного абразивостойкого резиновых слоёв и силового каркаса из латунированного металлокорда с промежуточными резинотканевыми слоями.
Рукава работоспособны при температуре воздуха до -40°С и рабочей среды до +83 °С, а так же обладают сопротивлением старению и тропическим условиям.
Гибкий трубопровод состоит из внутреннего маслобензостойкого и наружного абразивостойкого резиновых слоёв и силового каркаса из латунированного металлокорда с промежуточными резинотканевыми слоями.
Рукава работоспособны при температуре воздуха до -40°С и рабочей среды до +83 °С, а так же обладают сопротивлением старению и тропическим условиям.
Гарантийный срок эксплуатации
875 моточасов - в условиях умеренного и холодного климата.
600 моточасов - в условиях тропического климата
875 моточасов - в условиях умеренного и холодного климата.
600 моточасов - в условиях тропического климата
| Наименование | Условный диаметр |
Давление рабочее, атм. |
Радиус изгиба,min |
| Рукав РБ 38-18,5 | 38 | 185 | 560 |
| Рукав РБ 38-29 | 38 | 290 | 560 |
| Рукав РБ 50-15 | 50 | 150 | 700 |
| Рукав РБ 50-25 | 50 | 250 | 700 |
| Рукав РБ 50-30 | 50 | 300 | 700 |
| Рукав РБ 50-35 | 50 | 350 | 700 |
| Рукав РБ 64-35 | 64 | 350 | 1100 |
| Рукав РБ 76-15 | 76 | 150 | 760 |
| Рукав РБ 76-20 | 76 | 200 | 800 |
| Рукав РБ 76-25 | 76 | 250 | 1200 |
| Рукав РБ 76-30 | 76 | 300 | 1200 |
| Рукав РБ 76-35 | 76 | 350 | 1200 |
| Рукав РБ 76-70 | 76 | 700 | 1400 |
| Рукав РБ 89-30 | 89 | 300 | 1300 |
| Рукав РБ 100-25 | 100 | 250 | 1400 |
| Рукав РБ 100-30 | 100 | 300 | 1400 |
| Рукав РБ 100-35 | 100 | 350 | 1400 |
| Рукав РБ 100-70 | 100 | 700 | 1600 |
| Условный диаметр | ГОСТ 6211-81 | ГОСТ 633-80 | ANSI /ASME B1.20.1 | ||
| 38 | НКТ60 | ||||
| 50 | R2 | НКТ60; 73 | NPT2,5 | ||
| 64 | R2 | НКТ60; 73; 89 | NPT3 | ||
| 76 | R4 | НКТ73; 89; 102; 114 | NPT4 | ||
| 100 | R4; 5 | НКТ102; 114 | NPT5 |
