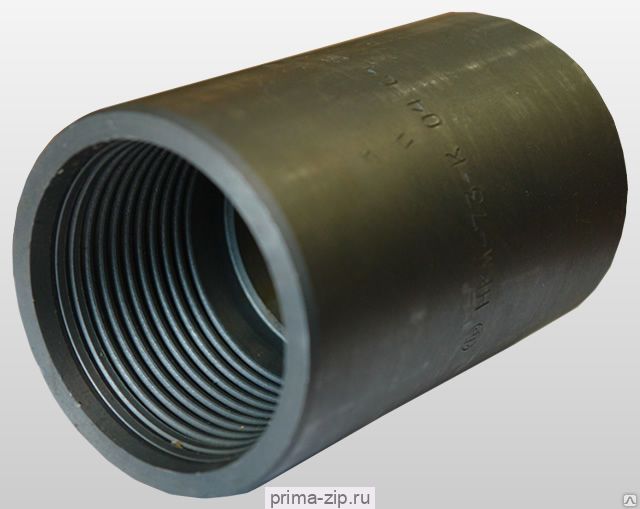

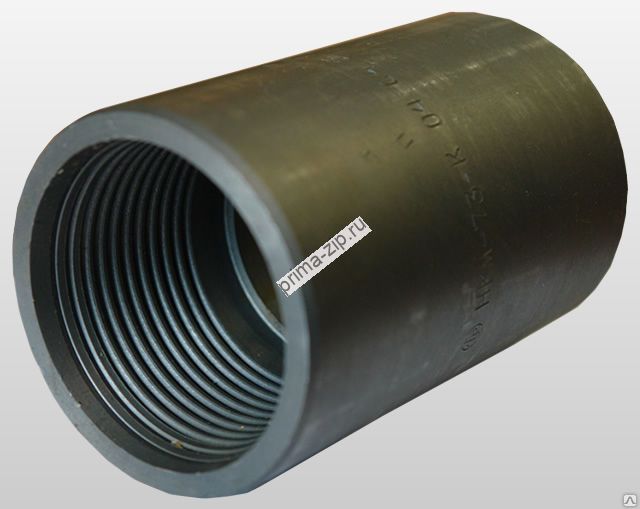

Муфта НКТ Д, К, Е ГОСТ 633-80, ГОСТ-Р 52203-2004
Описание Муфта НКТ Д, К, Е ГОСТ 633-80, ГОСТ-Р 52203-2004
Муфты для гладких насосно-компрессорных труб
| Условный диаметр | Наружный диаметр, мм. | Длина, мм | Масса, кг | Шаг резьбы | Группа прочности |
|---|---|---|---|---|---|
| 33 | 42,2 | 84 | 0,4 | 2,54 | Д; К; Е; Л; М; Р |
| 48 | 55,9 | 96 | 0,5 | 2,54 | |
| 60 | 73,0 | 110 | 1,3 | 2,54 | |
| 73 | 88,9 | 132 | 2,4 | 2,54 | |
| 89 | 108,0 | 146 | 3,6 | 2,54 | |
| 102 | 120,6 | 150 | 4,5 | 3,175 | |
| 114 | 132,1 | 156 | 5,1 | 3,175 |
Муфты для насосно-компрессорных труб с высаженными наружу концами
| Условный диаметр | Наружный диаметр, мм. | Длина, мм. | Масса, кг. | Шаг резьбы | Группа прочности |
|---|---|---|---|---|---|
| В60 | 77,8 | 126 | 1,5 | 3,175 | Д; К; Е; Л; М; Р |
| В73 | 93,2 | 134 | 2,8 | 3,175 | |
| В89 | 114,3 | 146 | 4,2 | 3,175 |
Продукция изготавливается по ГОСТ 633-80, ГОСТ Р 52203-2004, ГОСТ Р 53366-2009, ГОСТ Р API5 CT.
Муфта НКТ Д, К, Е ГОСТ 633-80, ГОСТ-Р 52203-2004
- С гладкими (невысаженными) концами:
- Муфты для труб с условным диаметром 60 мм:
01661- Д (Е, К)
- Муфты для труб с условным диаметром 73 мм:
01662-Д (Е, К, Л) - - Муфты для труб с условным диаметром 89 мм:
01663-Д (Е, К, Л) - С высаженными концами:
- Муфты для труб с условным диаметром 60 мм:
01661-ВК: Муфты В-60-К
- Муфты для труб с условным диаметром 73 мм:
01662- ВК: Муфты В-73-К
01662- ВЕ: Муфты В-73-Е.
