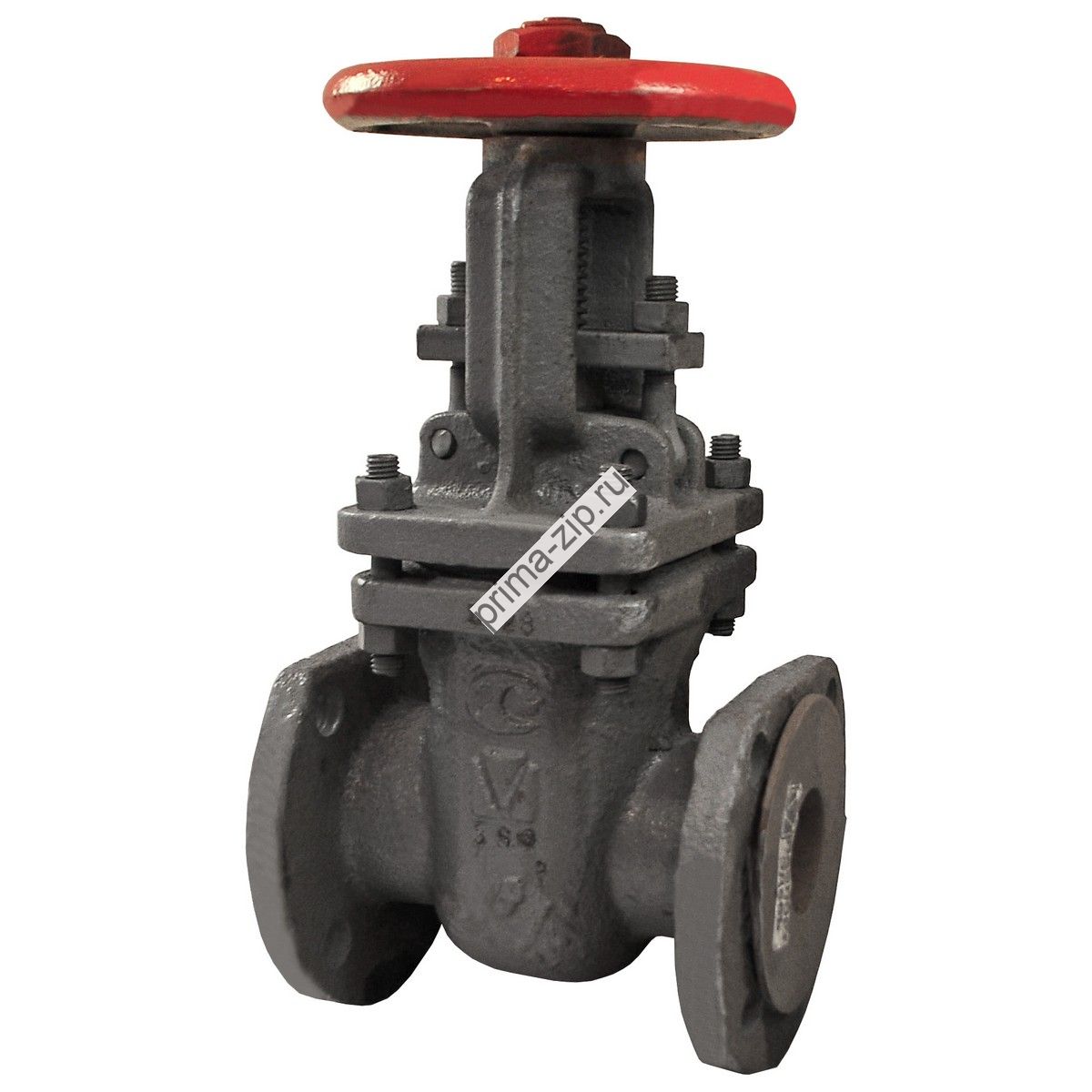

Задвижка ЗКЛ2 150-40 30с15нж 20Л Исп2-3 с КОФ
Описание Задвижка ЗКЛ2 150-40 30с15нж 20Л Исп2-3 с КОФ
Расчетная рабочая среда задвижки 30с15нж - вода, пар, жидкие нефтепродукты. Для изготовления корпуса используется сталь 25Л. Температурный диапазон: до +425 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры задвижки 30с15нж Ду150 Ру40
 |
|
Габаритные размеры и масса задвижки 30с15нж Ду150 Ру40
| Наименование параметра | Значение, мм |
| Высота (H1) | 925 |
| Длина (L) | 450 |
| Высота (H) | 745 |
| Масса (кг) | 142...150 |
Строительная длина (L) - длина участка трубы, который задвижка 30с15нж Ду150 Ру40 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.
