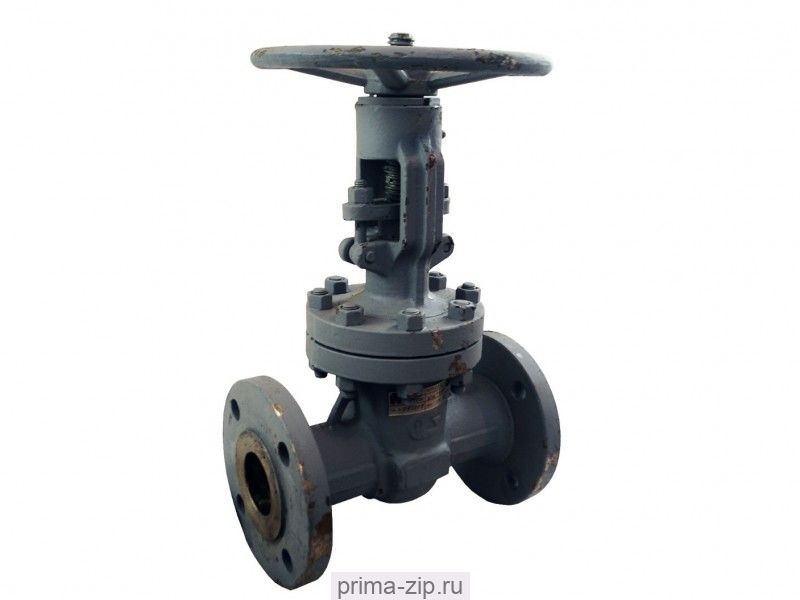

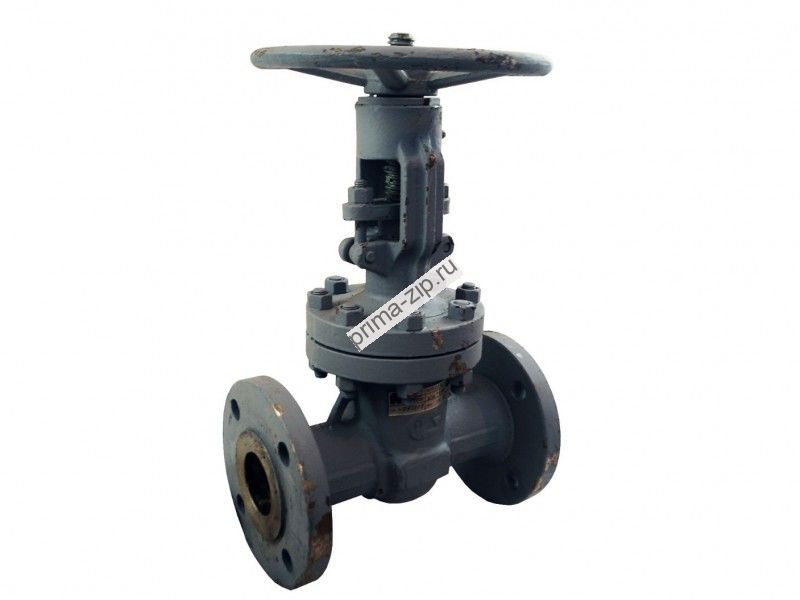

Задвижка 30с15нж ЗКЛ2 50-40 ТУ 3741-006-07533604-2001
Описание Задвижка 30с15нж ЗКЛ2 50-40 ТУ 3741-006-07533604-2001
ЗАДВИЖКА КЛИНОВАЯ (ЗКЛ2) PN 25, 40
Задвижки с выдвижным шпинделем изготавливаются с фланцевым присоединением к трубопроводу, при- соединительные размеры по ГОСТ 12815-80, исполнение 2 для DN 50, 80, 100, 150 мм PN 25, 40 кгс/см2, DN 200, 250, 300, 400 мм PN 40 кгс/см2; исполнение 1 для DN 200, 250, 300, 400 мм PN 25 кгс/см2.
• Строительные длины по ГОСТ 3706-83.
• Герметичность затвора по ГОСТ 9544-93 класс А.
• Уплотнение шпинделя – сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке.
• Направление подачи среды – с любой стороны магистральных фланцев.
• Управление задвижки ручное маховиком или через конический редуктор.
При заказе указывать:
- наименование изделия,
- параметры рабочей среды (максимальную и минимальную температуры и т. д.),
- размер номинальный (условный проход, мм) (DN),
- номинальное (условное) давление, кгс/см2 (PN),
- обозначение изделия,
- исполнение по материалу,
- необходимость дополнительных испытаний.
Пример обозначения при заказе (и в другой документации) задвижки DN50 PN40 кгс/см2 из стали 12Х18Н9ТЛ: Задвижка клиновая ЗКЛ2-50-40нж DN50 PN40 кгс/см2 30нж15нж.
Задвижки, предназначенные для газообразных взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом.
При заказе необходимо делать пометку «газ». По заказу потребителя возможно изготовление магистральных фланцев корпуса задвижки с уплотнительной поверхностью исполнения 4 по ГОСТ 12815-80
ЗАДВИЖКИ КЛИНОВЫЕ (ЗКЛ2) PN 25, 40
• Строительные длины по ГОСТ 3706-83.
• Герметичность затвора по ГОСТ 9544-93 класс А.
• Уплотнение шпинделя – сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке.
• Направление подачи среды – с любой стороны магистральных фланцев.
• Управление задвижки ручное маховиком или через конический редуктор.
При заказе указывать:
- наименование изделия,
- параметры рабочей среды (максимальную и минимальную температуры и т. д.),
- размер номинальный (условный проход, мм) (DN),
- номинальное (условное) давление, кгс/см2 (PN),
- обозначение изделия,
- исполнение по материалу,
- необходимость дополнительных испытаний.
Пример обозначения при заказе (и в другой документации) задвижки DN50 PN40 кгс/см2 из стали 12Х18Н9ТЛ: Задвижка клиновая ЗКЛ2-50-40нж DN50 PN40 кгс/см2 30нж15нж.
Задвижки, предназначенные для газообразных взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом.
При заказе необходимо делать пометку «газ». По заказу потребителя возможно изготовление магистральных фланцев корпуса задвижки с уплотнительной поверхностью исполнения 4 по ГОСТ 12815-80
