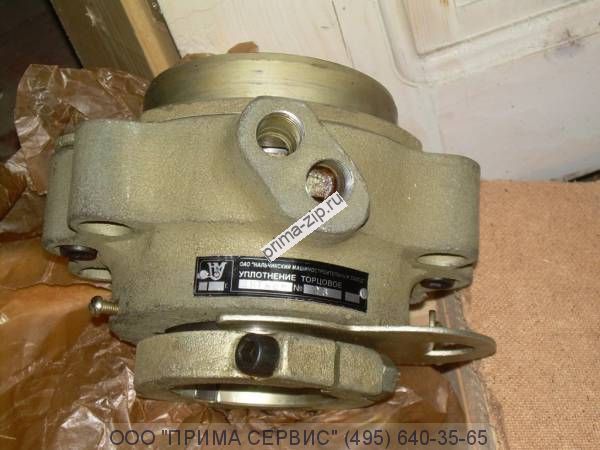

Торцевое уплотнение типа ДНК-60С
Описание Торцевое уплотнение типа ДНК-60С
Торцевое уплотнение типа ДНК-60С к насам типа НК
| Описание | Техническая характеристика | ||
|
Двойные торцовые уплотнения типа ДНК с автономным контуром циркуляции затворной жидкости, применяются в центробежных нефтяных насосах, перекачивающих нефтепродукты и сжиженные газы, а также жидкости сходные с указанными по химико-физическим свойствам. |
Максимальный перепад давления | МПа | 3,5 |
| Температура рабочей жидкости | °С | -80...+400 | |
| Частота врашения вала насоса | с-1 | 60 | |
| Допустимая утечка, не более | см3/час | 30 | |
| Объемная концентрация твердых частиц в перекачиваемой среде | % | 0,2 | |
| Марка уплотнения | d | d1 | d2 |
| ДНК60 | 60 | 110 | 195 |
| ДНК70 | 70 | 120 | 130 |
| ДНК80 | 80 | 130 | 215 |
| ДНК90 | 90 | 140 | 225 |
Описание условного обозначения, область применения
Торцовые уплотнения по материалам основных деталей выпускаются в шести исполнениях в зависимости от свойств перекачиваемых нефтепродуктов:
| C | - Некоррозионные нефтепродукты, не являющиеся растворителями маслобензостойких резин; |
| Р | - Некоррозионные нефтепродукты, растворители маслобензостойких резин; |
| К | - Коррозионные нефтепродукты, не являющиеся растворителями маслобензостойких резин; |
| КР | - Коррозионные нефтепродукты, растворители маслобензостойких резин; |
Ниже представлен полный список торцовых уплотнений выпускаемой под маркой ДНК:
- ДНК60С, ДНК60Р, ДНК60К, ДНК60КР;
- ДНК70С, ДНК70Р, ДНК70К, ДНК70КР;
- ДНК80С, ДНК80Р, ДНК80К, ДНК80КР;
- ДНК90С, ДНК90Р, ДНК90К, ДНК90КР.
Торцовые уплотнения ДНК60С, ДНК60Р, ДНК60К, ДНК60КР;
