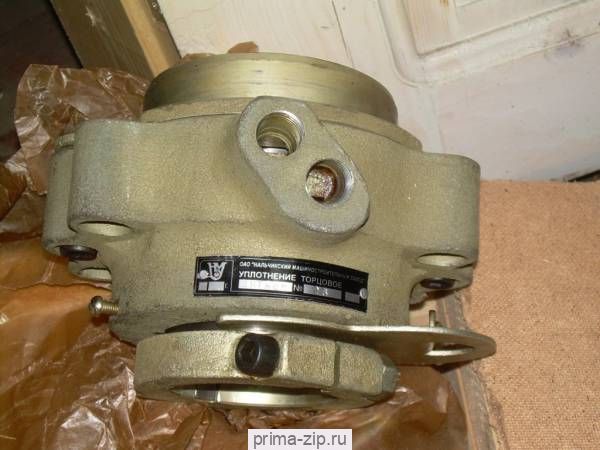

Торцовое уплотнение ДНТ70К-Р
Описание Торцовое уплотнение ДНТ70К-Р
Торцовые уплотнения типа ДНТ
| Описание | Техническая характеристика | ||
|
Двойные торцовые уплотнения типа ДНТ с автономным контуром циркуляции затворной жидкости и теплообменным устройством, применяются в центробежных нефтяных насосах, перекачивающих нефтепродукты и нефтехимические жидкости, содержащие сжиженные газы, а также сжиженные газы и жидкости сходные с указанными по химико-физическим свойствам. |
Максимальный перепад давления | МПа | 3,5 |
| Температура рабочей жидкости | °С | -80...+400 | |
| Частота врашения вала насоса | с-1 | 60 | |
| Допустимая утечка, не более | см3/час | 30 | |
| Объемная концентрация твердых частиц в перекачиваемой среде | % | 0,2 | |
| Марка уплотнения | d | d1 | d2 | d3 | L | L1 |
| ДНТ40 | 40 | 90 | 41,5 | 165 | 117 | 245 |
| ДНТ60 | 60 | 110 | 61,5 | 195 | 117 | 230 |
| ДНТ70 | 70 | 120 | 71,5 | 200 | 117 | 230 |
| ДНТ80 | 80 | 130 | 81,5 | 215 | 117 | 265 |
| ДНТ90 | 90 | 140 | 91,5 | 225 | 117 | 265 |
Описание условного обозначения, область применения
Торцовые уплотнения по материалам основных деталей выпускаются в шести исполнениях в зависимости от свойств перекачиваемых нефтепродуктов:
| C | - Некоррозионные нефтепродукты, не являющиеся растворителями маслобензостойких резин; |
| Р | - Некоррозионные нефтепродукты, растворители маслобензостойких резин; |
| К | - Коррозионные нефтепродукты, не являющиеся растворителями маслобензостойких резин; |
| КР | - Коррозионные нефтепродукты, растворители маслобензостойких резин; |
Ниже представлен полный список торцовых уплотнений выпускаемой под маркой ДНТ:
- ДНТ40С, ДНТ40Р, ДНТ40К, ДНТ40КР;
- ДНТ60С, ДНТ60Р, ДНТ60К, ДНТ60КР;
- ДНТ70С, ДНТ70Р, ДНТ70К, ДНТ70КР;
- ДНТ80С, ДНТ80Р, ДНТ80К, ДНТ80КР;
- ДНТ90С, ДНТ90Р, ДНТ90К, ДНТ90КР.
Торцовое уплотнение ДНТ70К-Р производитель ООО "ПРИМА СЕРВИС" г.Москва
