15с67нж Клапан запорный игольчатый стальной

Главная » Каталог товаров » Запорная арматура » КЛАПАНЫ ЗАПОРНЫЕ » 15с67нж Клапан запорный игольчатый стальной

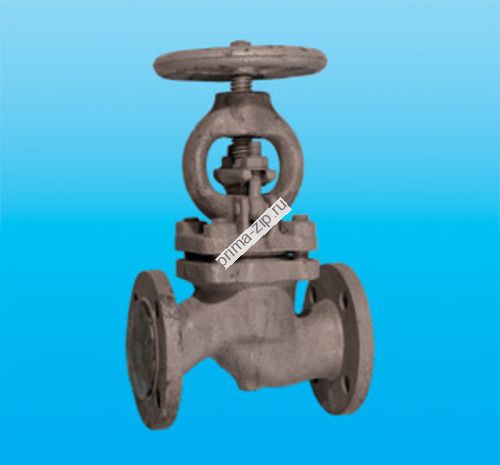

15с67нж Клапан запорный игольчатый стальной
  • Цена сейчас: 0 рублей

Условия доставки

Вариант 1: Самовывоз со склада : г.Москва , ул Щербаковская 53.
Стоимость доставки: 0 рублей
Вариант 2: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 рублей
Вариант 3: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 рублей
Вариант 4: Другое
Стоимость доставки: 0 рублей

Описание 15с67нж Клапан запорный игольчатый стальной

Клапан запорный игольчатый 15с67нж Ду15 Ру160 используется в трубопроводах коммунальной сферы, энергосистем и нефте-газовой промышленности.

Клапаны (вентили) 15с67нж Ду15 Ру160 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.

Расчетная рабочая среда клапана 15с67нж - неагрессивные среды. Для изготовления корпуса используется сталь 20. Температурный диапазон: -40 до +200 C0. Присоединение к трубопроводу - цапковое (Rc 1/2).

Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.

Технические характеристики и параметры клапана (вентиля) 15с67нж Ду15 Ру160

15с67нж Ду15 Ру160 - КЛАПАН ЗАПОРНЫЙ ИГОЛЬЧАТЫЙ

Параметр

Значение

Наименование:

Клапан запорный игольчатый

Обозначение:

15с67нж

Диаметр, мм (Ду / DN):

15

Нормальное давление, кгс/см2 (Ру):

160

Таблица-фигура:

15с67нж

Чертеж:

КЗ 21215

Рабочая среда:

неагрессивные среды

Температура рабочей среды, C0:

-40 до +200

Материал корпуса:

сталь 20

Тип присоединения:

цапковое (Rc 1/2)



Габаритные размеры и масса клапана 15с67нж Ду15 Ру160

Наименование параметра

Значение, мм

Длина (L)

68

Высота (H)

83

Масса (кг)

0,5

Строительная длина (L) - длина участка трубы, который клапан 15с67нж Ду15 Ру160 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.
