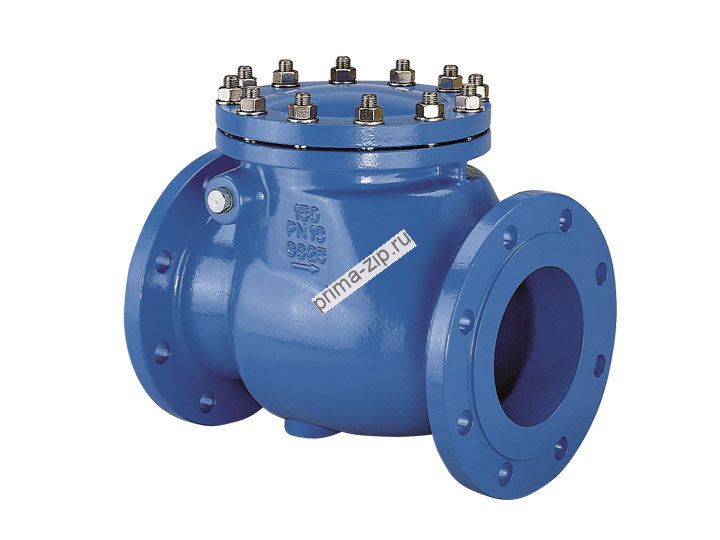

Клапан (затвор) обратный поворотный 19с17нж Ду80 Ру40 используется в трубопроводах коммунальной сферы, энергосистем и нефте-газовой промышленности.
Обратные клапаны (затворы) 19с17нж Ду80 Ру40 пропускают среду в одном направлении и не допускают её движение в противоположном. Они защищают оборудование, трубопроводы, насосы, а также ограничивают протечки рабочей среды из системы в случае аварии.
Расчетная рабочая среда обратного клапана 19с17нж - вода, пар. Для изготовления корпуса используется углеродистая сталь. Температурный диапазон: до +450 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы затворов: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры обратного клапана (затвора) 19с17нж Ду80 Ру40
|
Наименование:
|
Клапан (затвор) обратный поворотный
|
Обозначение:
|
19с17нж
|
Диаметр, мм (Ду / DN):
|
80
|
Нормальное давление, кгс/см2 (Ру):
|
40
|
Таблица-фигура:
|
19с17нж
|
Чертеж:
|
ГЛ 44001
|
Рабочая среда:
|
вода, пар
|
Температура рабочей среды, C0:
|
до +450
|
Материал корпуса:
|
углеродистая сталь
|
Тип присоединения:
|
фланцевое по ГОСТ 12815-80
|
|
Габаритные размеры и масса обратного клапана 19с17нж Ду80 Ру40
Строительная длина (L) - длина участка трубы, который обратный клапан 19с17нж Ду80 Ру40 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода обратного клапана до конца шпинделя в верхнем положении.
