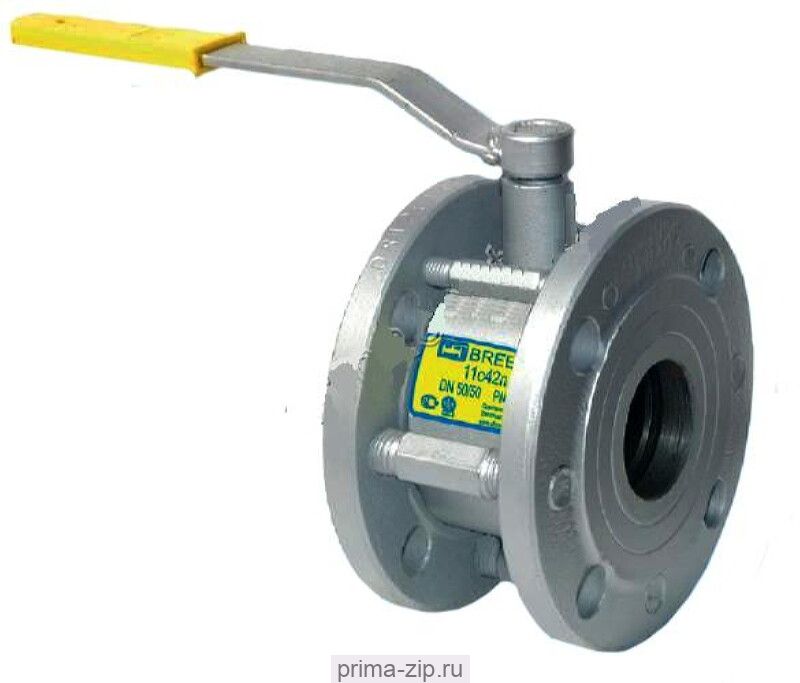

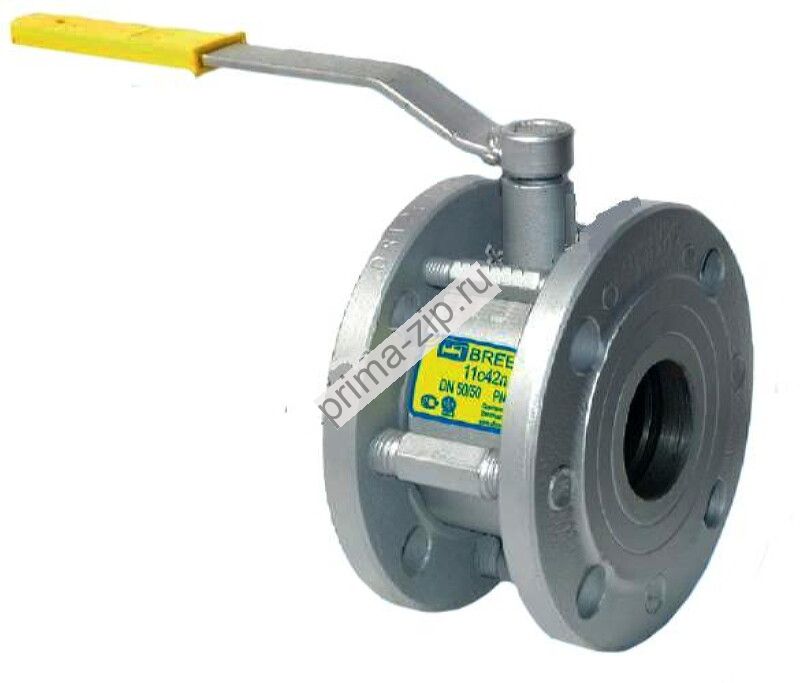

Описание Кран шаровый фланцевый разборный 11с42п Ру-16 Ду-65
- теплоснабжения, отопления и охлаждения; системы транспортировки природного газа и нефтепродуктов.
- Рабочее давление: 16 бар.
- Температура рабочей среды: - 30°С + 200°С
- Надежность: 2500 циклов.
- Вес: 8,3 кг.
|
 |
Размеры:
- D=48 мм
- D1=180 мм
- D2=145 мм
- D3=18 мм
- L=99 мм (строительная длина)
- H=125 мм
- A=235 мм
- n=4 мм
|
 |
Материалы
| Корпус, патрубок, стакан |
Сталь 20 |
| Пробка шаровая |
Сталь 14Х17Н2 |
| Шток |
Сталь 20Х13 |
| Втулка упорная |
Сталь 08Х13 |
| Пружина тарельчатая |
Сталь 65Г |
| Шайба, рукоятка* |
Сталь 3 |
| Уплотнение шара |
Фторопласт-Ф4К20 |
| Уплотнение штока |
Резина ИРП-1 287 |
|
|
* Для кранов DN150 и DN200 рекомендуется механический редуктор. Краны DN250 и выше - исключительно с механическим редуктором.
|
Коэффицент пропускной способности, куб.м/ч
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| Kv |
16 |
29 |
43 |
71 |
176 |
270 |
608 |
930 |
1430 |
2016 |
3140 |
6090 |
10350 |
17100 |
|
