16кч3п, 16кч6п Ру 1,6МПа Клапаны обратные подъемные фланцевые 16кч3п и 16ч6п
Описание 16кч3п, 16кч6п Ру 1,6МПа Клапаны обратные подъемные фланцевые 16кч3п и 16ч6п
Клапан обратный бронзовый пружинный Ру 1,6МПа
Клапан обратный пружинный муфтовый предназначен для установки на трубопровод в качестве устройства, обеспечивающего постоянный поток рабочей среды в одном направлении и автоматически перекрывающего поток рабочей среды в обратном направлении. Затвор клапана - механический тарельчатый пружинный. Предназначен для домашнего водоснабжения, отопления, установок кондиционирования, систем сжатого воздуха. Может быть установлен в любом положении: вертикально, горизонтально, наклонно.
Технические характеристики:
Рабочая среда - вода, неагрессивные жидкости
Присоединение к трубопроводу - муфтовое
Температура рабочей среды (наибольшая) - +100С
Материал (основной) - Латунь
Давление условное PN, МПа (кгс/см2) - 1,6 (16)
| Проход условный DN, мм | Размеры (габариты), мм | Строительная длина L, мм | Масса, кг |
| 15 | Rc1/2" | 48 | 0,166 |
| 15 | 24,65 | ||
| 20 | Rc3/4" | 52 | 0,188 |
| 20 | 22,85 | ||
| 25 | Rc1" | 56 | 0,228 |
| 25 | 20,45 | ||
| 32 | Rc1 1/4" | 67 | 0,362 |
| 32 | 17,09 | ||
| 40 | Rc1 1/2" | 73 | 0,474 |
| 40 | 23,1 | ||
| 50 | Rc2" | 79 | 0,782 |
| 50 | 27,1 |
Клапан обратный чугунный двухстворчатый Ру 1,6МПа
Клапан обратный двухстворчатый межфланцевый предназначен для применения на трубопроводах как арматура для автоматического предотвращения смены направления потока рабочей среды на противоположный. Наличие уплотнений на корпусе клапана позволяет выполнять монтаж клапана без использования прокладок. Допускается установка на горизонтальных и вертикальных участках трубопровода.
Основные достоинства клапанов: компактность, простота монтажа и эксплуатации, малые потери напора, длительный срок эксплуатации.
Технические характеристики:
Рабочая среда - вода, неагрессивные жидкости
Присоединение к трубопроводу - межфланцевое (стяжка между фланцами трубопровода)
Температура рабочей среды - от -30С до +110С
Материал (основной) - чугун
Материал затвора - хромированный ковкий чугун
Давление условное PN, МПа (кгс/см2) - 1,6 (16)
| Проход условный DN,мм | Давление условное PN, МПа (кгс/см2) | Строительная длина L, мм | Масса, кг |
| 50 | 1,6 (16) | 43 | 1,53 |
| 65 | 1,6 (16) | 46 | 2,36 |
| 80 | 1,6 (16) | 64 | 3,45 |
| 100 | 1,6 (16) | 64 | 5,67 |
| 125 | 1,6 (16) | 70 | 7,39 |
| 150 | 1,6 (16) | 76 | 8,95 |
| 200 | 1,6 (16) | 89 | 17,1 |

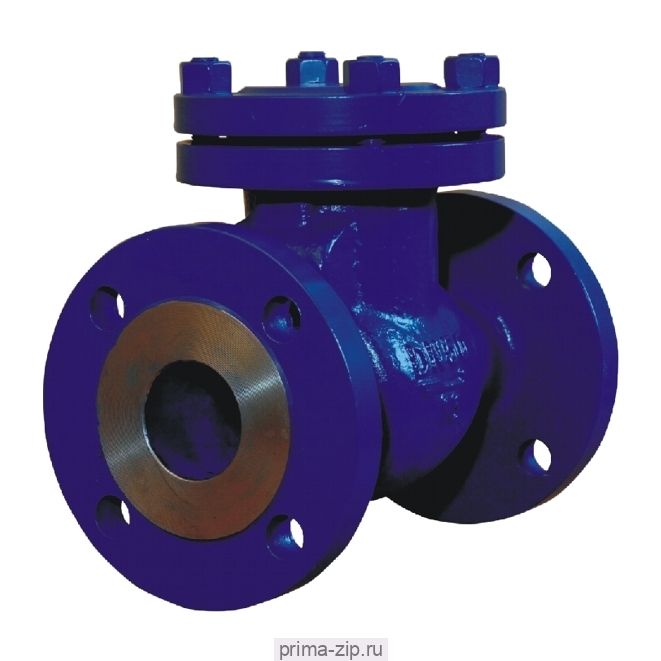

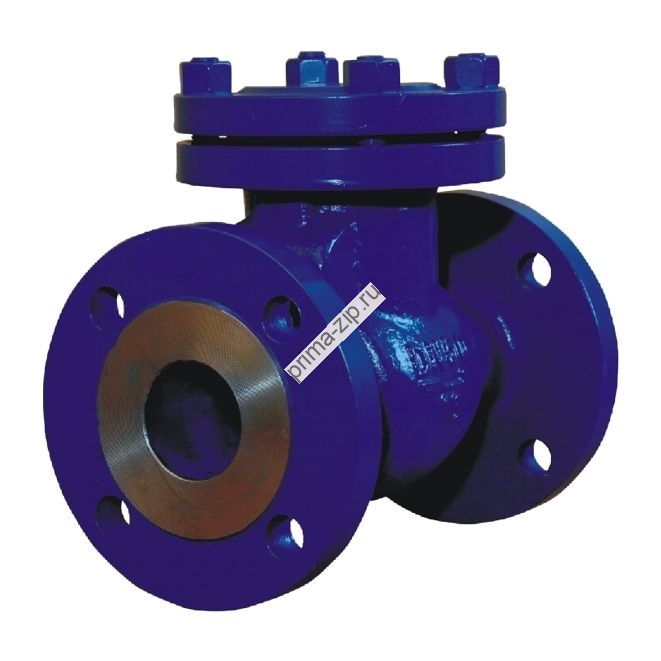

16кч3п, 16кч6п Ру 1,6МПа
Клапаны обратные подъемные фланцевые 16кч3п и 16ч6п применяются для предотвращения обратного потока среды. Используются в таких средах, как пар, вода при температуре до +225С. Исключается применение клапанов серии 16кч3,16ч6п в условиях применения в рабочих средах механических примесей. Клапаны устанавливаются на горизонтальных трубопроводах строго крышкой вверх.
Технические характеристики:
Рабочая среда - вода, пар при температуре до +225С
Герметичности затвора - класс «D» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 1,6 (16)
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80
Материал корпуса – чугун
Материал уплотнения затвора – фторопласт
| Наименование | Диаметр | Длина L,мм. | Длина Н,мм. | Масса, кг. |
| 16кч3п | 25 | 120 | 65 | 2 |
| 16кч3п | 32 | 140 | 75 | 4 |
| 16кч3п | 40 | 170 | 90 | 5,2 |
| 16кч3п | 50 | 200 | 100 | 6,5 |
| 16ч6п | 65 | 290 | 140 | 18 |
| 16ч6п | 80 | 310 | 155 | 23,5 |
| 16ч6п | 100 | 350 | 175 | 35,5 |
| 16ч6п | 150 | 480 | 238 | 74 |
16кч11р Ру 1,6МПа
Клапан обратный подъемный 16кч11р применяется на трубопроводах для предотвращения обратного потока воды рабочей температурой до +50°С и давлением1,6МПа. Клапаны устанавливаются только на горизонтальном трубопроводе крышкой вверх.
Технические характеристики:
Рабочая среда - вода при температуре до +50С
Давление условное PN, МПа (кгс/см²) - 1,6 (16)
Присоединение к трубопроводу – муфтовое по ГОСТ6527-68
Материал корпуса – ковкий чугун
Уплотнение затвора - резина
Привод - автоматический
| Проход условный DN,мм | Строительная длина L, мм | Высота H, мм | Масса, кг |
| 15 | L=90 | H=55 | 0,5 |
| 20 | L=100 | H=60 | 0,8 |
| 25 | L=120 | H=65 | 1 |
| 32 | L=140 | H=75 | 1,8 |
| 40 | L=170 | H=90 | 3 |
| 50 | L=200 | H=100 | 4 |
16кч9п Ру 2,5МПа
Клапан обратный подъемный 16кч9п применяется на трубопроводах с для предотвращения обратного потока среды рабочей температурой до +225С и давлением 2,5МПа. Клапаны 16кч9п устанавливаются только на горизонтальном трубопроводе крышкой вверх.
Технические характеристики:
Рабочая среда - вода, пар при температуре до +225С
Давление условное PN, МПа (кгс/см²) - 2,5 (25)
Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80
Материал корпуса – ковкий чугун
Уплотнение затвора - фторопласт
Привод - автоматический
| Проход условный DN | Строительная длина L | Высота H | Масса |
| мм | мм | мм | кг |
| 32 | 180 | 90 | 5,54 |
| 40 | 200 | 105 | 7,45 |
| 50 | 230 | 105 | 10,48 |
| 65 | 290 | 140 | 19,6 |
| 80 | 310 | 155 | 26,8 |
19ч21бр Ру 1,6МПа
Клапан обратный поворотный однодисковый 19ч21бр применяется на трубопроводах для предотвращения обратного потока среды рабочей температурой до +225С и давлением 2,5МПа. Клапаны 19ч21бр допускается установливать на горизонтальных и вертикальных участках трубопровода.
Технические характеристики:
Рабочая среда - вода, пар при температуре до +225С
Давление условное PN, МПа (кгс/см²) - 1,6 (16)
Присоединение к трубопроводу – межфланцевое (стяжка между фланцами трубопровода)
Материал корпуса – чугун
Уплотнение затвора - латунь
Привод - автоматический
| DN | L | H | Масса |
| 50 | 60 | 106 | 3,4 |
| 80 | 70 | 146 | 4 |
| 100 | 80 | 164 | 5,5 |
| 150 | 100 | 220 | 11,6 |
| 200 | 140 | 272 | 25 |
| 250 | 150 | 328 | 33,7 |
| 300 | 160 | 445 | 78 |
| 400 | 170 | 565 | 123 |
| 500 | 200 | 670 | 183 |
| 600 | 240 | 780 | 237 |
19ч24бр Ру 1,6 Мпа
Клапан обратный поворотный 19ч24бр применяется на трубопроводах для предотвращения обратного потока среды рабочей температурой до +100С и давлением 1,6МПа. Клапаны 19ч24бр допускается устанавливать на горизонтальных и вертикальных участках трубопровода.
Технические характеристики:
Рабочая среда- вода, пар при температуре до +100°С
Давление условное PN, МПа (кгс/см²) - 1,6 (16)
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80
Материал корпуса - чугун
Уплотнение затвора - латунь Привод - автоматический
| Диаметр | Длина L | Масса, кг |
| мм | ||
| 300 | 230 | 112 |
| 400 | 300 | 210 |
16ч42р Ру 2,5 МПа
Клапан обратный приёмный с сеткой фланцевый чугунный 16ч42р предназначен для установки на конце вертикального всасывающего трубопровода перед насосом. Клапан 16ч42р имеют сетку, предназначенную для предотвращения обратного потока засасываемой среды и попадания твердых тел в систему трубопровода.
Технические характеристики:
Рабочая среда - вода, нефть и другие неагрессивные среды при температуре до +50С
Герметичности затвора см3/мин - DN 50... 150 - 1.. .7; DN 200, 250 - 15; DN 300, 400 - 25
Давление условное PN, МПа (кгс/см²) - 2,5 (25)
Материал корпуса - чугун
Материал сетки - сталь ст.3
Уплотнение в затворе - резина
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80
Привод - автоматический
| Диаметр | Длина L | Масса, кг |
| мм | ||
| 50 | 165 | 4 |
| 80 | 235 | 8 |
| 100 | 285 | 11 |
| 150 | 395 | 24 |
| 200 | 485 | 42 |
| 250 | 575 | 98 |
| 300 | 665 | 145 |
| 400 | 778 | 210 |
16с15нж Ру 4,0МПа
Клапан обратный подъемный 16с15нж предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводе с диаметрами Ду-40, 50, 80, 100, 125, 150, 200 при давлении до 4,0 МПа и температуре до +425С. Рабочее положение клапанов обратных подъемных на горизонтальном трубопроводе: крышкой – вверх.
Технические характеристики:
Рабочая среда - вода, пар, нефтепродукты при температуре до +425С
Герметичности затвора - класс «А» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 4,0 (40)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод - автоматический
| Диаметр | Длина L, мм. | Масса, кг. |
| 40 | 200 | 11 |
| 50 | 230 | 13,9 |
| 65 | 290 | 24,3 |
| 80 | 310 | 30,8 |
| 100 | 350 | 43,1 |
| 150 | ||
| 200 |
19с53нж Ру 4,0МПа
Клапан обратный поворотный 19с53нж предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводе с диаметрами Ду - 50, 80, 100, 150, 200 при давлении до 4,0 МПа и температуре до +425С. Рабочее положение клапана на горизонтальном трубопроводе: крышкой - вверх; на вертикальном трубопроводе - по направлению стрелки на корпусе вверх. Направление потока среды должно быть под диск захлопки (по направлению стрелки на корпусе).
Технические характеристики:
Рабочая среда - вода, пар, нефть, нефтепродукты при температуре до +425С
Давление условное PN, МПа (кгс/см²) - 4,0 (40)
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп.3, ряд 2)
Материал корпуса – сталь 20Л
Привод - автоматический
| Диаметр | Длина L,мм. | Высота Н,мм. | Масса, кг. |
| 50 | 230 | 170 | 24 |
| 80 | 310 | 185 | 36 |
| 100 | 350 | 215 | 51 |
| 150 | 480 | 285 | 116 |
| 200 | 550 | 340 | 179 |
19с47нж Ру 4,0МПа
Клапан обратный поворотный 19с47нж предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводе с диаметрами Ду – 200,300,400,600 при давлении до 4,0 МПа и температуре до +450С.
Технические характеристики:
Рабочая среда - вода, пар до +450С
Давление условное PN, МПа (кгс/см²) - 4,0 (40)
Присоединение к трубопроводу - под приварку
Материал корпуса – углеродистая сталь; сталь 12X18Н9Т
Привод - автоматический
| Диаметр в мм | Длина в мм | Масса в кг |
| 19с47нж Ду200 | 250 | 22 |
| 19с47нж Ду300 | 450 | 75 |
| 19с47нж Ду400 | 500 | 120 |
| 19с47нж Ду600 | 650 | 340 |
19с38нж Ру 6,3МПа
Клапан обратный поворотный 19с38нж предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводе с диаметрами Ду - 50, 80, 100, 150, 200 при давлении до 4,0 МПа и температуре до +425С.
Технические характеристики:
Рабочая среда - вода, пар, нефть, нефтепродукты при температуре до +425С
Давление условное PN, МПа (кгс/см²) - 4,0 (40)
Присоединение к трубопроводу – под приварку
Материал корпуса – сталь 20Л
Привод - автоматический
| Диаметр | Длина L,мм. | Масса, кг. |
| 50 | 160 | 3,1 |
| 80 | 195 | 6,5 |
| 100 | 230 | 12 |
| 150 | 300 | 24,3 |
| 200 | 370 | 43 |
19с19нж Ру 16,0МПа
Клапан обратный поворотный 19с19нж применяется для предотвращения обратного потока среды. Используется в таких средах, как пар, вода,нефтепродукты при температуре до +425С и давлении до 160кгс/см² Рабочее положение клапана на горизон-тальном трубопроводе: крышкой - вверх; на вертикальном трубопроводе - по направлению стрелки на корпусе вверх. Направление потока среды должно быть под диск захлопки (по на-правлению стрелки на корпусе).
Технические характеристики:
Рабочая среда - вода, воздух, пар, нефть, нефтепродукты, жидкие и газообразные углеводороды при температуре до +425С
Давление условное PN, МПа (кгс/см²) - 16 (160)
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп.3, ряд 2)
Материал корпуса – сталь 20Л
| Диаметр | Длина L,мм. | Длина Н,мм. | Масса, кг. |
| 50 | 300 | 238 | 60 |
| 80 | 380 | 260 | 89 |
| 100 | 430 | 315 | 110 |
| 150 | 550 | 340 | 235 |
16нж10нж, 16нж10п Ру 1,6 МПа
Клапан обратный подъемный 16нж10нж, 16нж10п предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводе с диаметрами Ду - 40, 50, 80, 100, 150, 200 при давлении до 1,6 МПа и температуре до +420°С. Рабочее положение клапанов обратных подъемных на горизонтальном трубопроводе: крышкой – вверх.
Технические характеристики:
Рабочая среда - для сред, по отношению к которым применяемые материалы коррозионностойки при температуре до 200С - т/ф 16нж10п и при температуре до 420 °С - т/ф 16нж10нж
Давление условное PN, МПа (кгс/см²) -1,6 (16)
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80
Материал корпуса – Сталь 12Х18Н9ТЛ
Привод - автоматический
| Диаметр | Длина L, мм. | Масса, кг |
| 40 | 200 | 11 |
| 50 | 230 | 12,6 |
| 65 | 290 | 20,8 |
| 80 | 310 | 28 |
| 100 | 350 | 35,5 |
| 150 | 480 | 78 |
| 200 | 600 | 91 |
19нж53нж Ру 4,0МПа
Клапан обратный поворотный 19нж53нж применяются для предотвращения обратного потока агрессивных сред при температуре до +565С и давлении до 40кгс/см² Рабочее положение клапана на горизонтальном трубопроводе: крышкой - вверх; на вертикальном трубопроводе - по направлению стрелки на корпусе вверх. Направление потока среды должно быть под диск захлопки (по направлению стрелки на корпусе).
Технические характеристики:
Рабочая среда - агрессивные среды, по отношению к которым применяемые материалы коррозионностойки при температуре от -60С до +565С
Давление условное PN, МПа (кгс/см²) – 4,0 (40)
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп.3, ряд 2)
Материал корпуса – сталь 12Х18Н9ТЛ
| Диаметр | Длина L, мм. | Высота Н, мм. | Масса, кг |
| 50 | 230 | 170 | 24 |
| 80 | 310 | 185 | 36 |
| 100 | 350 | 215 | 51 |
| 150 | 480 | 285 | 116 |
| 200 | 550 | 340 | 179 |
19нж63бк Ру 4,0МПа
Клапаны обратный поворотный 19нж63бк применяются для предотвращения обратного потока агрессивных сред при температуре до +600С и давлении до 40кгс/см².
Технические характеристики:
Рабочая среда - агрессивные среды, по отношению к которым применяемые материалы коррозионностойки при температуре от -100С до +600С
Давление условное PN, МПа (кгс/см²) – 4,0 (40)
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп.3, ряд 2)
Материал корпуса – сталь 12Х18Н12М3ТЛ
| Диаметр | Длина L, мм. | Высота Н, мм. | Масса, кг |
| 50 | 150 | 80 | 8 |
| 80 | 190 | 98 | 15 |
| 100 | 215 | 115 | 24 |
| 150 | 275 | 150 | 56 |
| 200 | 375 | 188 | 105 |
19нж10бк Ру 16,0МПа
Клапаны обратный поворотный 19нж10бк применяются для предотвращения обратного потока среды. Используются в таких средах, как пар, вода, нефтепродукты при температуре до +600С и давлении до 160кгс/см² Рабочее положение клапана на горизонтальном трубопроводе: крышкой - вверх; на вертикальном трубопроводе - по направлению стрелки на корпусе вверх. Направление потока среды должно быть под диск захлопки.
Технические характеристики:
Рабочая среда - вода, пар, жидкие и газообразные нефтепродукты, агрессивные среды при температуре от -100С до +600С
Давление условное PN, МПа (кгс/см²) - 16 (160)
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80
Материал корпуса – сталь 12Х18Н9ТЛ
| Диаметр | Длина L, мм. | Масса, кг |
| 50 | 300 | 22 |
| 80 | 380 | 37 |
| 100 | 430 | 56 |
| 150 | 550 | 140 |
19нж19нж Ру 16,0МПа
Клапан обратный поворотный 19нж19нж применяется для предотвращения обратного потока среды. Используется в агрессивных средах при температуре до +600С и давлении до 160кгс/см². Рабочее положение клапана на горизонтальном трубопроводе: крышкой - вверх; на вертикальном трубопроводе - по направлению стрелки на корпусе вверх. Направление потока среды должно быть под диск захлопки (по направлению стрелки на корпусе).
Технические характеристики:
Рабочая среда - агрессивная, по отношению к которой применяемые материалы коррозионностойкие- вода, воздух, аммиак, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды с температурой от -60С до +600С.
Давление условное PN, МПа (кгс/см²) - 16 (160)
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп.3, ряд 2)
Материал корпуса – сталь 12Х18Н9ТЛ
| Диаметр | Длина L, мм. | Высота Н, мм. | Масса, кг |
| 50 | 300 | 238 | 60 |
| 80 | 380 | 260 | 89 |
| 100 | 430 | 315 | 110 |
| 150 | 550 | 340 | 235 |
