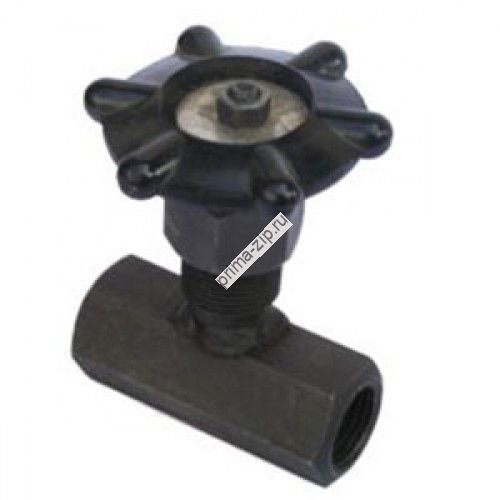

Вентиль игольчатый 15с54бк

15с54бк называется вентилем игольчатым, потому что, вращая маховик, мы обеспечиваем поступательное движение шпиндиля (иголки), который поднимает или опускает золотник. Он, в свою очередь, закрывает или открывает проходное отверстие в седле клапана. Направление среды указано стрелкой на корпусе вентиля. Тип привода - ручной. Установочное положение клапана 15с54бк на трубопроводе - любое. Направление движения рабочей среды должно соответствовать направлению стрелки на корпусе. Среда должна быть очищена от механических примесей.
Технические характеристики 15с54бк:
Условный проход DN: 15мм
Номинальное давление PN: 250кгс/см2
Рабочая температура: от -40 до +200 гр.С
Температура окружающей среды: от -30 до +40 гр.С
Рабочая среда: нейтральные жидкости и газы, вода, пар, неагрессивные к материалам продукты
Материал клапана: Ст.20
Климатическое исполнение: У1
Габаритные размеры: 68мм х 95мм
Масса: не более 0,65 кг
Вентиль 15с54бк изготавливается в следующих исполнениях:
Муфтовое - с обеих сторон внутрення резьба Rc1/2 - Rc1/2
Муфтовое с муфтой для манометра - Rc1/2 - М20х1,5
Цапковое - с обеих сторон наружняя М22х1,5
