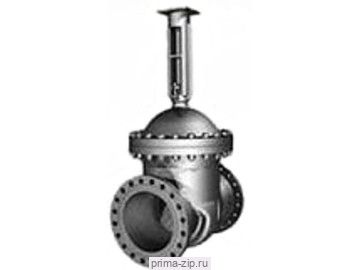

задвижка 30нж941нж с электроприводом
Описание задвижка 30нж941нж с электроприводом
Показатели назначения 30нж941нж
Рабочая среда:
Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -60°С до +565°С
Условия эксплуатации: УХЛ1
Минимальная температура окружающего воздуха: -60°С
Материальное исполнение 30нж941нж
1. Корпус: 12Х18Н9ТЛ
2. Крышка: 12Х18Н9ТЛ
3. Клин (диски): 12Х18Н9ТЛ
4. Шпиндель: 12Х18Н9Т
5. Гайка шпинделя: латунь ЛС59—1
6. Гайка: 12Х18Н9Т
7. Шпилька, болт: 45Х14Н14В2М
8. Болт откидной или анкерный: 45Х14Н14В2М
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ
13. Подшипник: шариковый упорный
14. Наплавка на кольце в корпусе
Габаритные размеры 30нж941нж
| Диаметр, (Ду), мм | L, мм | D, мм | D1, мм | n | d, мм | H3, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| 50 | 180 | 160 | 125 | 4 | 18 | 280 | 17 |
| 80 | 210 | 195 | 160 | 8/4 | 18 | 350 | 29 |
| 100 | 230 | 215 | 180 | 8 | 18 | 380 | 39 |
| 125 | 255 | 245 | 210 | 8 | 18 | 460 | 61 |
| 150 | 280 | 280 | 240 | 8 | 22 | 550 | 83 |
| 200 | 330 | 335 | 295 | 12 | 22 | 680 | 125 |
| 250 | 450 | 405 | 355 | 12 | 26 | 850 | 242 |
| 300 | 500 | 460 | 410 | 12 | 26 | 985 | 315 |
| 350 | 550 | 520 | 470 | 16 | 26 | 1205 | 465 |
| 400 | 600 | 580 | 525 | 16 | 30 | 1425 | 640 |
| 500 | 700 | 710 | 650 | 20 | 33 | 1545 | 1233 |
| 600 | 800 | 840 | 770 | 20 | 36/39 | 1665 | 1600 |
| 700 | 900 | 910 | 840 | 24 | 36/39 | 1855 | 2550 |
Характеристики задвижек 30нж941нж для подбора электропривода
| Диаметр, (Ду), мм | Тип присоединения электропривод | Момент, Н*м | Количество оборотов шпинделя |
|---|---|---|---|
| 50 | А | 52 | 15 |
| 80 | А | 84 | 23 |
| 100 | А | 84 | 24 |
| 150 | А,Б | 100,160 | 33 |
| 200 | Б | 160 | 43 |
| 250 | Б | 280 | 43 |
| 300 | Б | 300 | 53 |
| 400 | В | 885 | 50 |
| 500 | В, Г | 900, 1410 | 60 |
| 600 | Г | 2025 | 62 |
| 700 | Д | 3035 | 75 |
Задвижки под разные типы приводов изготавливаются по согласованию с заказчиком (при несоответствии максимального момента электропривода номинальному моменту закрытия задвижки.
