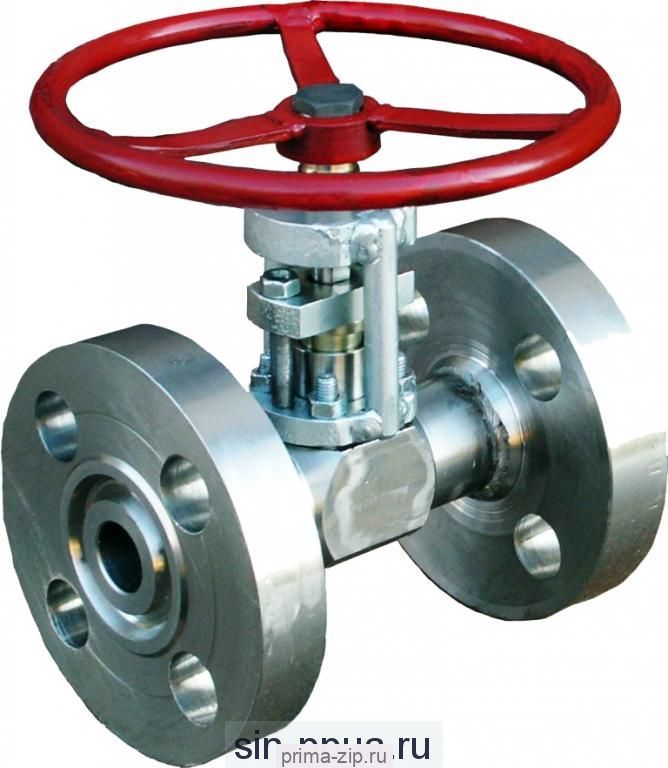

Клапан запорный игольчатый с фланцами DN15 PN4,0 МПа 15с68нж
Описание Клапан запорный игольчатый с фланцами DN15 PN4,0 МПа 15с68нж
Условный проход - Ду (мм.): 15, 20, 25, 32, 40;
Условное давление - Ру (кг/см²): 16, 32, 63, 100, 160, 250, 400.
15ЛС68НЖ
Модель 15лс68нж производится из легированной стали для работы в условиях холодного климата. Стандартные температуры внешней среды: от +40 до -60 градусов. Модификация с корпусом из углеродистой стали 15с68нж предполагает использование арматуры в умеренном климате, вариант 15нж68нж – это исполнение ХЛ1 для агрессивной среды. Рабочие положения запорного клапана – полная остановка потока или до упора открытое состояние, без возможности регулировки.
Изделие предназначено для трубопроводов с газом, паром, нефтепродуктами, водой и любой средой, которая не оказывает агрессивного воздействия на детали.
РАЗМЕРЫ И МАССА ВЕНТИЛЯ 15ЛС68НЖ
Для моделей с диаметром условного прохода 15, 20 и 25 мм:
|
Муфтовое резьбовое |
1,6 |
115/166/166 |
90/90/130 |
0,9/2/2,8 |
|
Под приварку встык |
1,6 |
115/166/166 |
90/90/130 |
0,9/2/2,8 |
|
Муфтовое под приварку |
1,6 |
115/166/166 |
90/110/130 |
0,9/2/2,8 |
|
Фланцевое |
1,6 |
115/166/166 |
118/118/158 |
2,3/3,8/4,8 |
|
Фланцевое с ответными фланцами |
1,6 |
115/166/166 |
192/192/246 |
4,3/6,2/7 |
|
Муфтовое резьбовое |
2,5 |
115/166/166 |
90/90/130 |
0,9/2/2,8 |
|
Под приварку встык |
2,5 |
115/166/166 |
90/90/130 |
0,9/2/2,8 |
|
Муфтовое под приварку |
2,5 |
115/166/166 |
90/110/130 |
0,9/2/2,8 |
|
Фланцевое |
2,5 |
115/166/166 |
122/122/162 |
2,3/3,8/5 |
|
Фланцевое с ответными фланцами |
2,5 |
115/166/166 |
196/196/242 |
4,5/ 6,2/7,2 |
|
Муфтовое резьбовое |
4 |
115/166/166 |
90/90/130 |
0,9/2/2,8 |
|
Под приварку встык |
4 |
115/166/166 |
90/90/130 |
0,9/2/2,8 |
|
Муфтовое под приварку |
4 |
115/166/166 |
90/110/130 |
0,9/2/2,8 |
|
Фланцевое |
4 |
115/166/166 |
122/122/162 |
2,3/3,8/5 |
|
Фланцевое с ответными фланцами |
4 |
115/166/166 |
196/196/242 |
4,5/ 6,2/7,2 |
|
Муфтовое резьбовое |
6,3 |
115/166/166 |
90/90/130 |
0,9/2/2,8 |
|
Под приварку встык |
6,3 |
115/166/166 |
90/90/130 |
0,9/2/2,8 |
|
Муфтовое под приварку |
6,3 |
115/166/166 |
90/110/130 |
0,9/2/2,8 |
|
Фланцевое |
6,3 |
115/166/166 |
126/118/158 |
3,7/4,6/7,4 |
|
Фланцевое с ответными фланцами |
6,3 |
115/166/166 |
232/192/246 |
7,1/13/13,2 |
|
Муфтовое резьбовое |
10 |
115/166/166 |
90/90/130 |
0,9/2/2,8 |
|
Под приварку встык |
10 |
115/166/166 |
90/90/130 |
0,9/2/2,8 |
|
Муфтовое под приварку |
10 |
115/166/166 |
90/110/130 |
0,9/2/2,8 |
|
Фланцевое |
10 |
115/166/166 |
130/122/162 |
3,7/4,9/7,7 |
|
Фланцевое с ответными фланцами |
10 |
115/166/166 |
238/196/242 |
7,1/13,3/13,8 |
|
Муфтовое резьбовое |
16 |
115/166/166 |
90/90/130 |
0,9/2,8/2,8 |
|
Под приварку встык |
16 |
115/166/166 |
90/90/130 |
0,9/2,8/2,8 |
|
Муфтовое под приварку |
16 |
115/166/166 |
90/110/130 |
0,9/2,8/2,8 |
|
Фланцевое |
16 |
115/166/166 |
130/122/162 |
3,7/4,9/7,7 |
|
Фланцевое с ответными фланцами |
16 |
115/166/166 |
138/196/242 |
7,1/13,3/13,8 |
Материалы, которые применяются для изготовления модели:
- корпус – сталь 09Г2С;
- шток, золотник и седло – 20Х13, коррозионноустойчивый сплав;
- маховик – серый чугун;
- кольца уплотнения – графит (ТРГ).
МОНТАЖ КЛАПАНА 15ЛС68НЖ
Изделие устанавливается без учета расположения трубопровода, по направлению потока. Рабочая среда заходит под золотник (по стрелке), чтобы в закрытом состоянии не разрушался уплотнитель. Для монтажа предусмотрено закрепление фланцами (с ответными и без), соединение под приварку встык и муфтами, муфтовое с болтами.
