Клапан-вентиль 15нж68нж

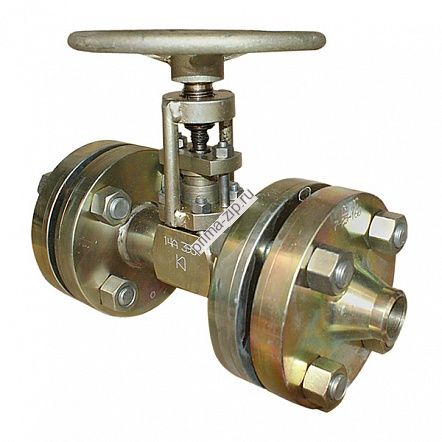

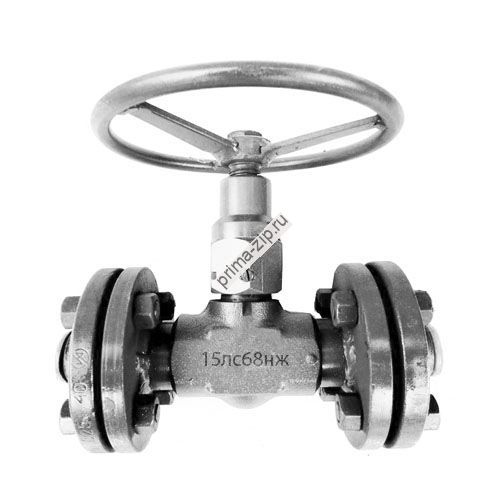

 Клапан 15с68нж (15лс68нж, 15нж68нж) предназначен для установки в качестве запорных устройств на трубопроводе в газообразных и жидких сред в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69. Применяется для нужд нефтеперерабатывающего комплекса и в технологических линиях.​







Технические характеристики


Рабочая среда	Воздух, вода, пар, газ, углеводороды, их жидкие и газовые смеси, нефтепродукты, среды с содержанием сероводорода до 6%
Температура рабочей среды	До 4250С
Направление рабочей среды	Одностороннее
Класс герметичности по ГОСТ 9544-2015	А
Климатическое исполнение	У1, ХЛ1, УХЛ1
Способ управления	Ручное
Регламентирующий документ	ТУ 28.14.11-004-14465961-2021


Материал основных деталей


Обозначение	15с68нж	15лс68нж	15нж68нж
Климатическое исполнение	У1	ХЛ1	УХЛ1
Корпус	Сталь 20	09Г2С	08Х18Н10Т, 12Х18Н9ТЛ	10Х17Н13М3Т, 12Х18Н12М3ТЛ
Шпиндель, шток	Сталь 20Х13	12Х18Н9Т	12Х18Н9Т	12Х18Н9Т
Уплотнение	Терморасширенный графит
Втулка	Сталь 20	09Г2С	12Х18Н9Т	12Х18Н9Т
Седло	Сталь 20Х13	Сталь 20Х13	12Х18Н9Т	12Х18Н9Т
Фланец	Сталь 20	09Г2С	12Х18Н9Т	10Х17Н13М3Т

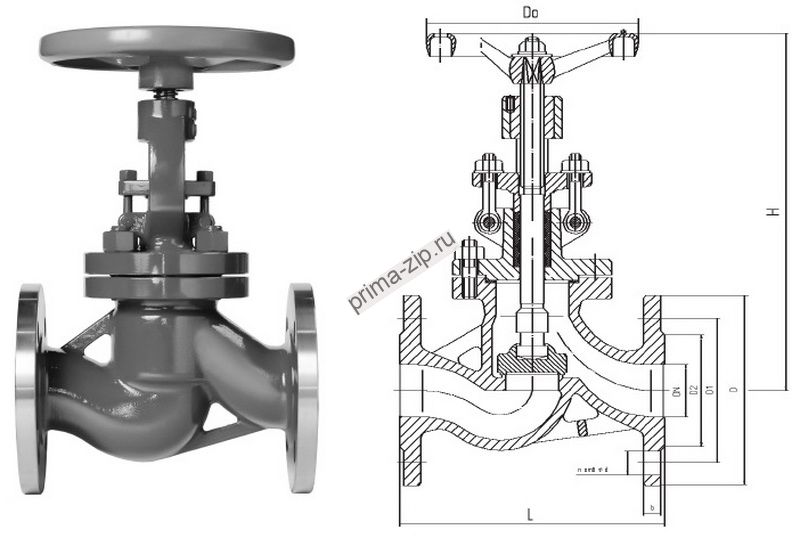

Размеры фланцевого исполнения

Ду, мм	Ру, кгс/см2	D, мм	D1, мм	N, отв.	L, мм	Н, мм	m, не более, кг
15	16-40	12	95	4	118	144	3,8
	63-160	12	105	4	118	149	4,1
20	16-40	18	105	4	140	149	4,4
	63-160	18	125	4	140	159	6,6
25	16-40	25	115	4	160	154	5
	63-160	25	135	4	160	164	7,6


Размеры муфтового исполнения

Ду, мм	Ру, кгс/см2	Резьба	H, мм	L, мм	m, не более, кг
15	16-250	М20х1,5; G1/2; Rc1/2; K1/2	128	90	2,2
20	16-250	М26х1,5; G3/4; Rc3/4; K3/4	128	110	2,4
25	16-250	М33х1,5; G1; Rc1; K1	128	130	2,6


Размеры исполнения под приварку

Ду, мм	Ру, кгс/см2	D1, мм	D3, мм	H, мм	L, мм	m, не более, кг
15	16-250	18	33	128	90	2,1
20	16-250	18	33	128	110	2,2
25	16-250	25	39	128	130	2,4




Клапан-вентиль 15нж68нж
