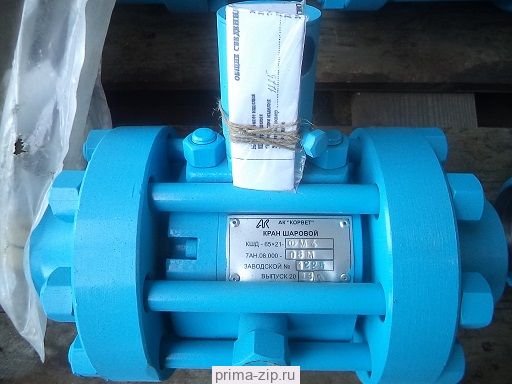

Кран шаровый дроссельный КШД 65х210

Кран шаровый, предназначен для использования в качестве запорного и (или) запорно-регулирующего (дискретно) устройства на трубопроводах с температурой транспортируемой среды не более плюс 110°С.

Транспортируемая среда: вода техническая; нефть с объемным содержанием СО2 и Н2S до 6%; природный газ, содержащий жидкие углеводороды, этиленгликоль, метанол (СНЗОН), турбинные масла, воду и механические примеси.

Коррозионостойкое исполнение кранов — К1, К2 по ГОСТ13846 -89.

Пределыные значения температуры окружающего воздуха при эксплуатации: от -60°С до +40°С.

Вид климатического исполнения УХЛ(ХЛ) поГОСТ 15150-69.

Уровень технических требований по ГОСТ Р 51365-99 УТТ-2 (РSL-2).

Краны изготавливаются двух типов:

«Т»-КШ (КШм) полнопроходные

«Т»-КШд — краны шаровые с встроенными в шаровый затвор штуцерами (быстросменными или неменяемыми одно (или многоштуцерными) для ступенчатого регулирования расхода среды.

Краны не предназначены для плавного регулирования расхода среды.

Условное обозначение кранов шаровых

Исполнение по типу присоединения:

• м — муфтовый (тип резьбы указывается при заказе)
• н — ниппельный (тип резьбы указывается при заказе)
• п — под приварку
• ф — фланцевый
• без обозначения — межфланцевый

Исполнение затвора:

• д — дроссельный со сменными штуцерами
• д1 — дроссельный с несменными штуцерами
• д2 — дроссельный
• без обозначения — полнопроходной

Условный проход:

• диаметр проходного отверстия корпуса

Эффективный проход:

• диаметр проходного отверстия затвора

Вариант исполнения фланцев:

• ст — фланцы по ГОСТ 28919
• без обозначения — фланцы по РД26-16-40

Исполнение по коррозионной стойкости:

• К1 (не обозначается) — по ГОСТ 13846
• К2 — по ГОСТ 13846

Примечание:

1. * По требованию заказчика допускаются другие диаметры
2. ** Длина и масса кранов прочих типоразмеров устанавливаются КД
