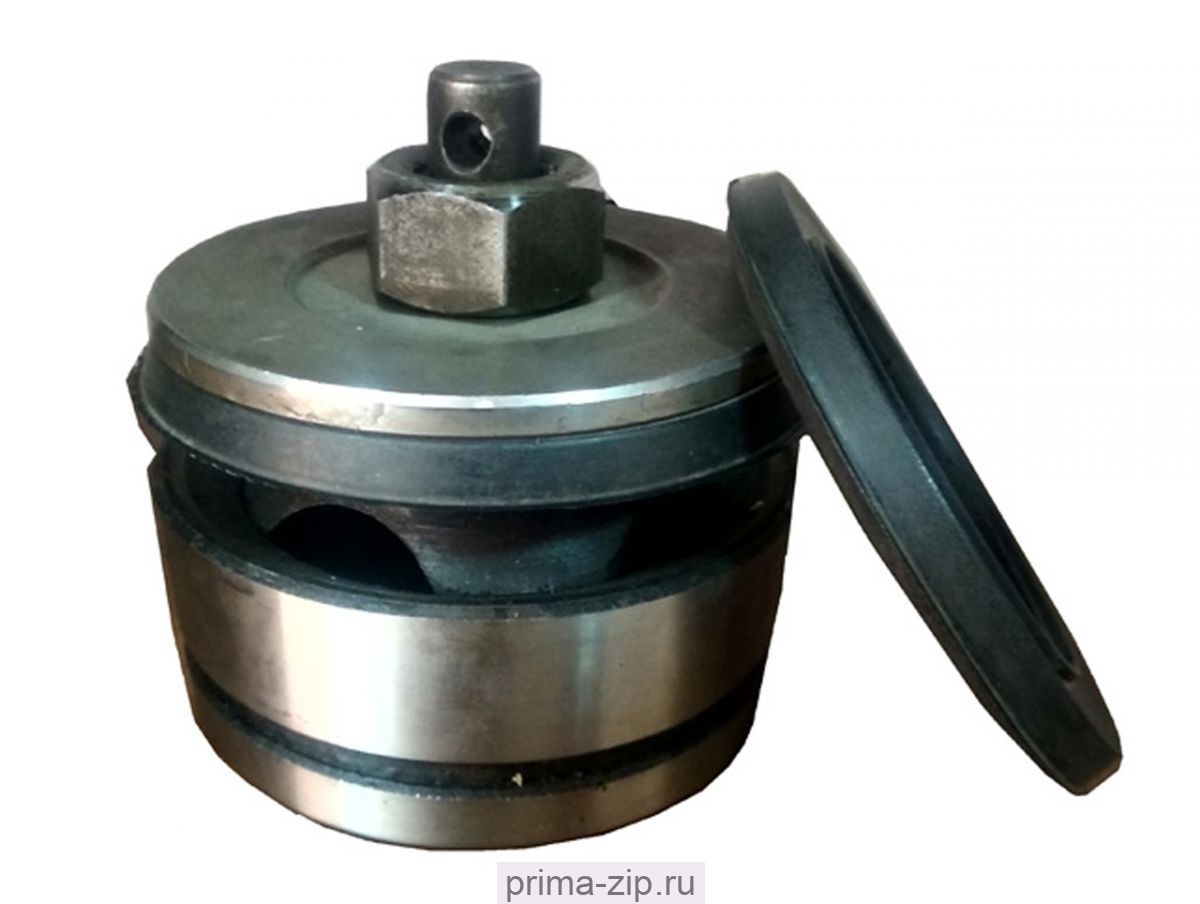

Комплект “Клапан НБ-125 в сборе” НБ125.9МГр 02.750П
Описание Комплект “Клапан НБ-125 в сборе” НБ125.9МГр 02.750П
Комплект “Клапан НБ-125 в сборе” НБ125.9МГр 02.750П
Запасные части к насосу НБ-125, 9МГр, ЭПНА.
| № п/п | Наименование, обозначение | Чертеж фирмы | Обозначение других заводов-изготовителей |
|---|---|---|---|
|
1 |
Комплект «Шток 9МГр в сборе» |
9МГр.02.200П |
9Г.11.23 |
|
Шток поршня |
9МГр.02.201П |
ШП45х1135 мм *, 9Г-1-32/9МГр-61 |
|
|
Гайка штока М39х2 |
1НП.02.02.002П |
9Т.2.70; АФНИ.758412.009; НПЦ.02.007 |
|
|
Контргайка штока М42х2 |
1НП.02.02.003П |
5Т.10; АФНИ.758412.006; НПЦ.01.004 |
|
|
2 |
Комплект "Шток поршня НБ-125 в сборе" (шток и 3 гайки) |
НБ125.02.720П |
|
|
Шток поршня* |
9МГр.02.202П |
ШП45х750; 9Г.01.013; 9Г.01.009 |
|
|
Гайка штока ГМ39х2 |
1НП.02.02.002П |
9Т.2.70; АФНИ.758412.009; НПЦ.02.007; 3420-210002 |
|
|
3 |
Комплект "Шток ползуна НБ-125 в сборе" (шток и контргайка) |
НБ125.02.730П |
|
|
Шток ползуна |
9МГр.02.203П |
ШП55х445; 9Г.01.011; 3420-230002 |
|
|
Контргайка штока ГМ42х2 |
1НП.02.02.003П |
5Т.10; АФНИ.758412.006; НПЦ.01.004 |
|
|
4 |
Комплект "Клапан НБ-125 в сборе" |
НБ125.02.750П |
|
|
Клапан с центральной направляющей |
НБ125.02.830П |
КСК5-6; 3420-1500 |
|
|
Седло клапана с центральной направляющей |
НБ 125.02.841П |
3420-130005-1 |
|
|
Кольцо уплотнительное для седла |
1НП.02.00.009П |
9Т.10.3; АФНИ.754175.002; 099-105-36-2-3 |
|
|
Пружина клапана ПР-52 |
9МГр.02.106П |
9Т-2-37; 15Г.02.003; 3420-130007; НБ-80.02.00.023; НПЦ.02.019 ; СИН32.100.01.002 |
|
|
5 |
Поршни ф90-ф127 |
9МГр.02.210П-03 9МГр.02.210П-02 9МГр.02.210П-01 9МГр.02.210П |
5Т.64; 9Г.95.03; 3420-2101; 9Г.95; 3420-2101-01; 9Г.96; 3420-2101-04; 9Г.97; 3420-2101-03 |
|
6 |
Полный комплект РТИ (63 дет.) |
НБ125.02.740П-03 |
|
|
7 |
Лобовая крышка |
НБ125.02.404П |
9Г.02.008 |
|
8 |
Шестерня с валом |
9Г.11.16П |
9Г.11.16 |
|
9 |
Гидросъёмник седел клапанов |
НБ125.00.990П |
|
|
10 |
Накладка станины (нижняя) |
АФНИ723413.005П |
АФНИ723413.005 |
|
11 |
Накладка станины |
АФНИ723413.005П-01 |
АФНИ723413.005-01 |
|
12 |
Накладка станины |
9Г.11-55П |
9Г.11-55 |
|
13 |
Накладка станины (нижняя) |
9Г.11-55П-01 |
9Г.11-55-01 |
|
14 |
Стакан |
9Г.11.2П |
|
|
15 |
Коллектор всасывающий |
АФНИ302631.003П-02 |
АФНИ302631.0 |
