Клапан K-9 (K-10) УНБ-600 (У8-6МА2)

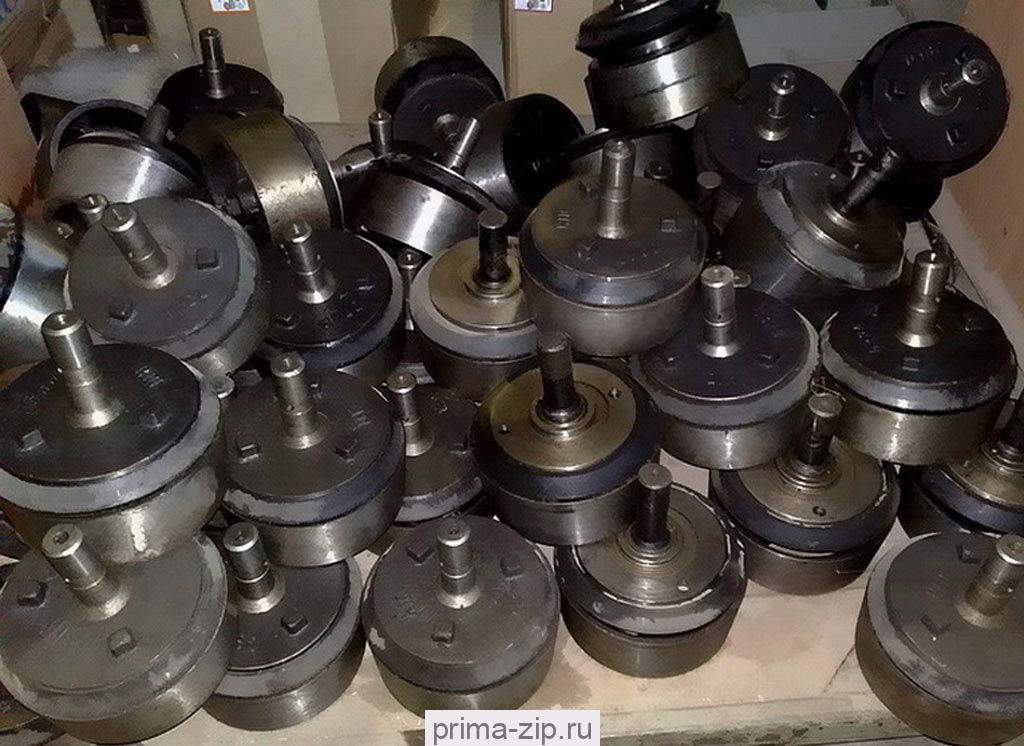

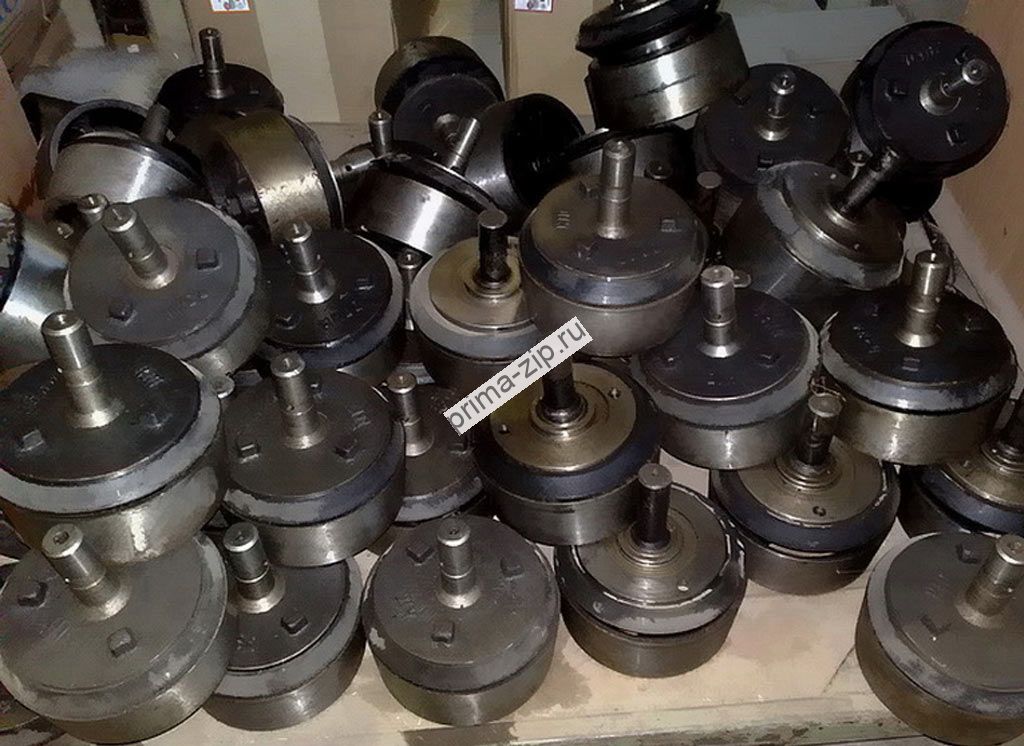

 Клапан К-10 в сборе с седлом
Клапан К-10 (К-9) Клапан К-10 (СБ 14023.53.090) предназначен для попеременного сообщения и разобщения насосных камер со всасывающим и нагнетательным трубопроводом в среде промывочной жидкости с температурой от 0 до 90 С

Клапана К-10 (К-9) в сборе (14023.53.090-2 СБ) состоит из следующих деталей:

- Втулка 4066.53.17
- Тарелка клапана 14023.53.009-2
- Гайка 14023.53.010-1
- Уплотнение клапана 4066.53.566-1
- Седло 14023.53.008-2

Клапан К-10 имеет следующие особенности:

Уплотнение происходит между резиной и седлом, а тарель клапана не садится (не ударяет) на крестовину седла. Такая конструкция клапана позволяет увеличить среднюю наработку на отказ в сравнении с обычной конструкцией на 10- 25% .
