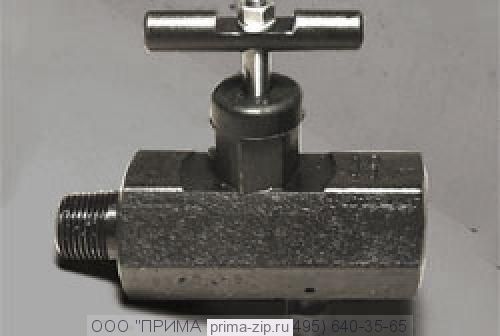

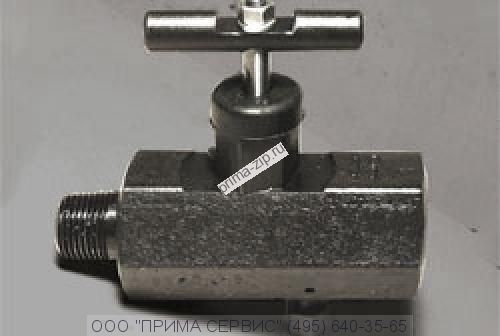

Вентиль манометрический ВМ5х35 / ВПЭМ 5-35
Описание Вентиль манометрический ВМ5х35 / ВПЭМ 5-35
ВМ 5 х 35
Вентиль ВМ5 предназначен для присоединения манометров, а также обеспечения возможности демонтажа манометра при наличии давления в устьевой арматуре.
Вентили без разделителя сред могут применяться в качестве запорных устройств на отводах устьевой арматуры или трубопроводах.
Преимущества:
- затвор ВМ5х35 изготовлен из коррозионностойкой стали, что делает его устойчивым к агрессивным скважинным средам
- позволяет заменять манометр без сброса давления из основной линии
- позволяет демонтировать разделитель сред без сброса давления из основной линии для заправки его маслом
- имеет небольшой вес и прост в эксплуатации
Макроклиматические районы эксплуатации — умеренный и холодный по ГОСТ 15150.
|
Технические характеристики |
|
| Рабочее давление, МПа (кг/см2), не более |
35 (350) |
| Присоединительная резьба, мм |
см. рисунок |
| Объем разделительной жидкости, см³ (для вентилей с разделителем сред) |
5...6 |
| Класс герметичности по ГОСТ 9544 |
А |
| Масса, кг |
1,2 |
Схема 5х35
1. Узел шпинделя 2. Разделитель сред 3. Гайка 4. Прокладка 5. Корпус 6. Заглушка 7. Прокладка 8, 9. Кольцо уплотнительное 10. Гайка 11. Шайба 12. Шарик 13. Маховик
Схема 5х35-01
1. Узел шпинделя 3. Гайка 4. Прокладка 5. Корпус 6. Заглушка 7. Прокладка 8, 9. Кольцо уплотнительное 10. Гайка 11. Шайба 12. Шарик 13. Маховик
Схема 5х35-02
1. Узел шпинделя 2. Разделитель сред 3. Гайка 5. Корпус 6. Заглушка 8, 9. Кольцо уплотнительное 10. Гайка 11. Шайба 12. Шарик 13. Маховик
Схема 5х35-02-01
1. Узел шпинделя 3. Гайка 5. Корпус 6. Заглушка 8, 9. Кольцо уплотнительное 10. Гайка 11. Шайба 12. Шарик 13. Маховик
Схема 5х35-03
1. Узел шпинделя 3. Гайка 5. Корпус 6. Заглушка 7. Прокладка 8, 9. Кольцо уплотнительное 10. Гайка 11. Шайба 12. Шарик 13. Маховик
