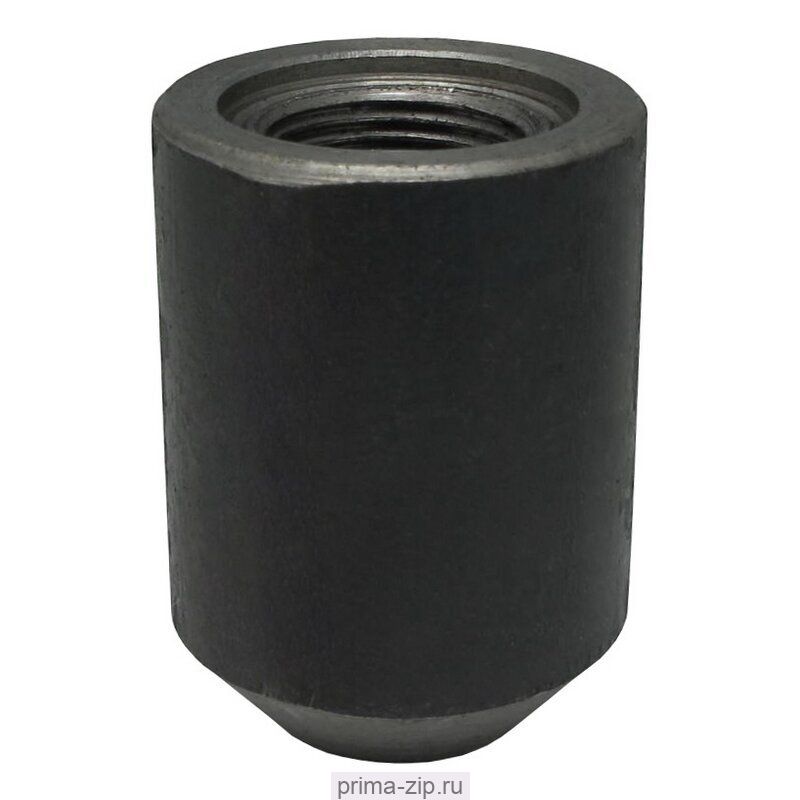

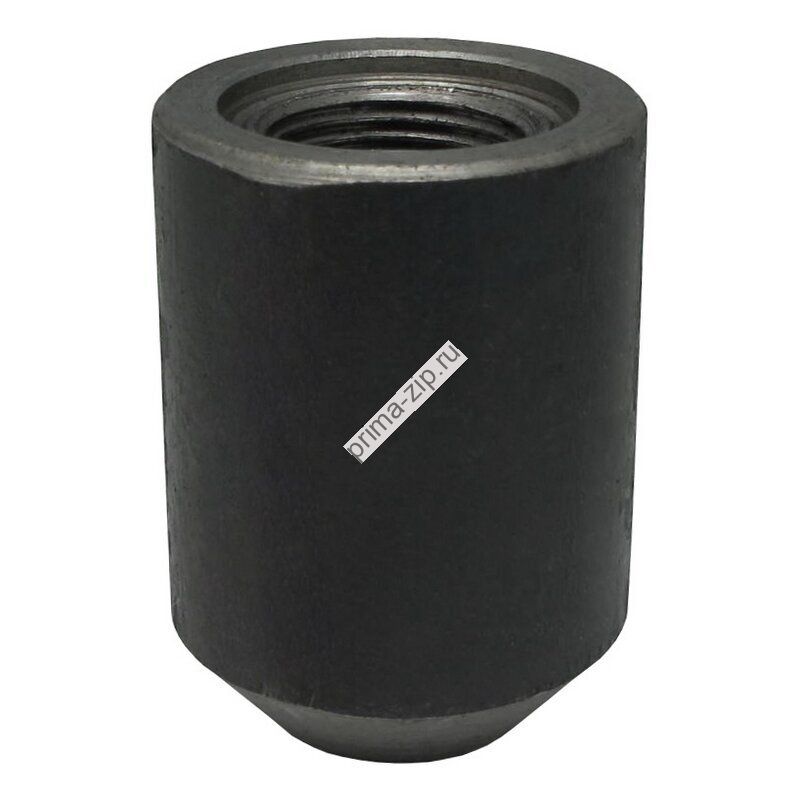

Бобышка БП 2 М20х1,5-55
Описание Бобышка БП 2 М20х1,5-55
Бобышка прямая БП01 М20х1,5-55 ст. 09г2с
Технические характеристики БП01 М20х1,5-55 ст. 09г2с:
- Рабочая температура: до 400°С;
- Рабочее давление: 25МПа
- Параметры измеряемой среды: среда не агрессивная.
Бобышку БП устанавливают методом сварки перпендикулярно объекту, то есть прямо.
Изготовим бобышки на давление среды Pn до 25МПа, Ру до 250кгс/см2 , температура среды от -60°С до +400°С в зависимости от материала исполнения:
- БП 1 М20х1,5-50;
- БП 2 М20х1,5-55;
- БП 5 М20х1,5-55;
- БП 3 М20х1,5-25;
- БП 4 М20х1,5-25.
Бобышка БС
Бобышка БС скошенная или угловая монтируется приварным методом, под углом к объекту.
Изготовим бобышку БС 1 М20х1,5-55, угол скоса 45°, на давление среды Pn до 25МПа, Ру до 250кгс/см2, для температур среды от -60°С до +400°С в зависимости от материала исполнения.
Бобышка - вес, размеры, резьба. |
||||||
| Тип | Размеры бобышки | Вес бобышки (кг). | ||||
| D | d | d1 | L | l | ||
| БП 1 М20х1,5-50 | 30 | М20х1,5 | 18 | 50 | 30 | 0,16 |
| БП 2 М20х1,5-55 | 30 | М20х1,5 | 18 | 55 | 20 | 0,2 |
| БП 3 М20х1,5-25 | 30 | М20х1,5 | 18 | 25 | 20 | 0,1 |
| БП 4 М20х1,5-25 | 30 | М20х1,5 | 25 | 25 | 25 | 0,1 |
| БП 5 М20х1,5-55 | 30 | М20х1,5 | 14 | 55 | 13 | 0,2 |
| БС 1 М20х1,5-55 | 30 | М20х1,5 | 18 | 83/55 | 30 | 0,28 |
Бобышка БП 2 М20х1,5-55
