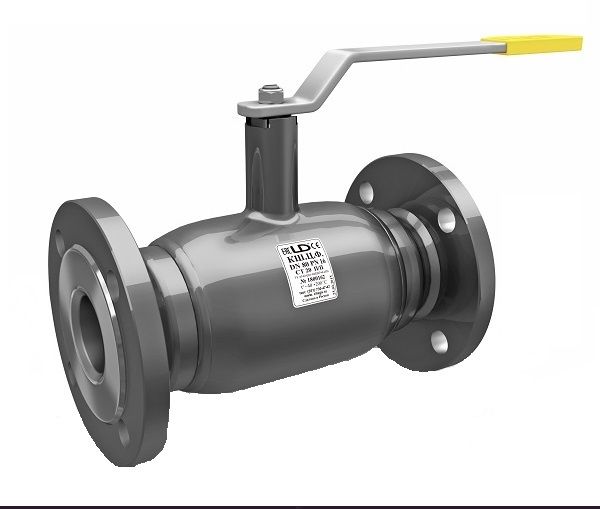

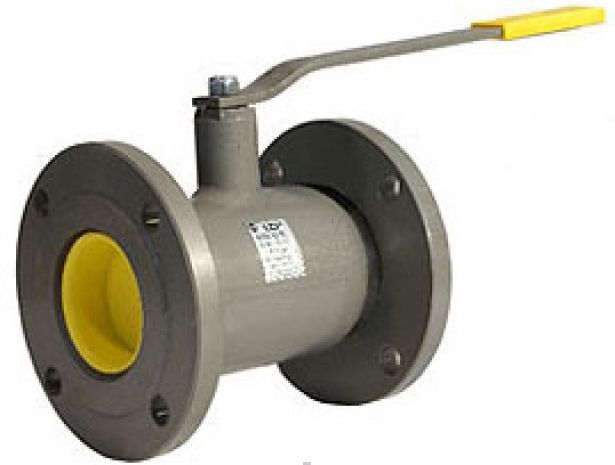

Кран шаровой КШ.Ц.Ф.015.040.02
Описание Кран шаровой КШ.Ц.Ф.015.040.02
Кран шаровый LD стандартнопроходной фланцевыйРабочая среда: вода, пар, масло и жидкости без содержания абразивных примесей.
- Температура рабочей среды: от - 600С до + 2000С. - Температура окружающей среды: от - 600С до + 600С. • Корпус: сталь Ст.20 • Шар: нержавеющая сталь • Шток: нержавеющая сталь • Уплотнение штока: фторсилоксановый эластомер • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon) • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера Кран КШЦФ 015.040.02 стандартнопроходной |
• Условное обозначение шарового крана LD (ЛД)
|
|
• Характеристики и габаритные размеры стандартнопроходного шарового крана ld
![](http://st.sin-ppua.ru/8/2148/403/ld-hf.jpg)
Наименование | DN, мм. |
PN, кг/см2 |
Артикул | d, мм. |
D, мм. |
D1, мм. |
D2, мм. |
n, отв. |
h, мм. |
H, мм. |
l, мм. |
L, мм. |
Масса, кг. |
LD Кран шаровый фланцевый | 15 | 40 | КШ.Ц.Ф.015.040.02 | 10 | 95 | 65 | 14 | 4 | 23 | 72 | 170 | 120 | 1.8 |
Кран шаровой КШ.Ц.Ф.015.040.02|Кран LD КШЦФ 015.040.02 полнопроходной
