Опорно-направляющее кольцо ОНК-426
2 408 руб.
В наличии
Как получить товар:
- 1Доставка через ТК "Деловые Линии".
- 2Доставка через ТК "СДЭК" .
- 3Ваш вариант доставки .

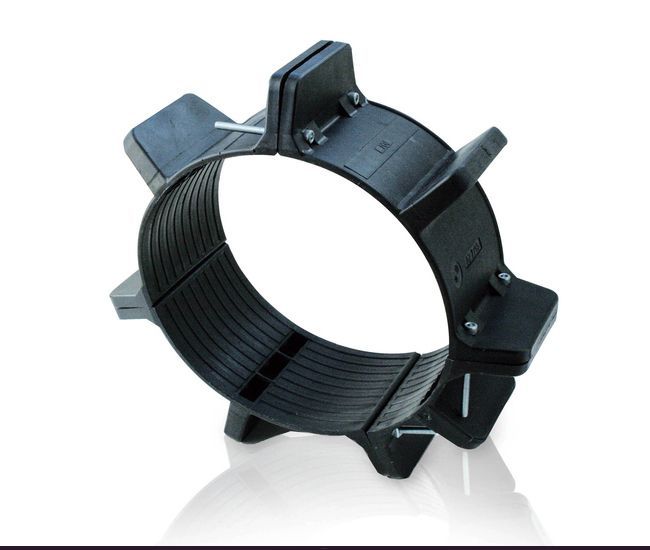

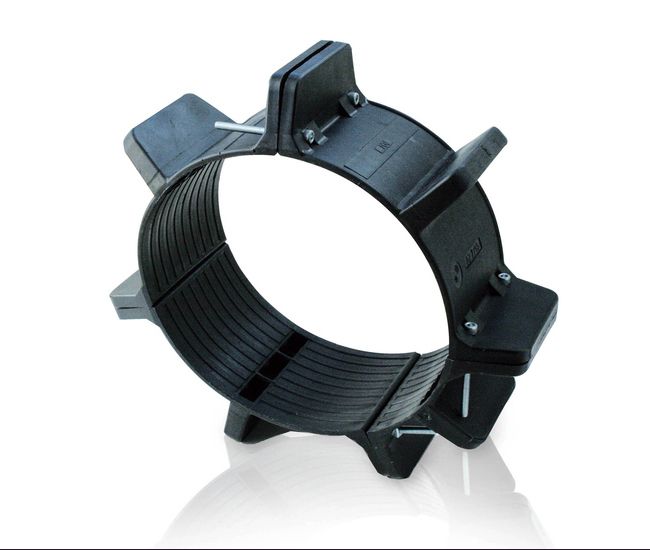

Кольцо опорно-направляющее ОНК – это изделие, представляющее собой стальной секционный хомут с закрепленными на нем полимерными опорами. Предназначено для строительства переходов подземных трубопроводов, прокладываемых в защитном кожухе (футляре) под автомобильными и железными дорогами, а также другими инженерными сооружениями. Разрешенные температуры эксплуатации ОНК от -40°С до +50°С.
Опорно-направляющие кольца ОНК изготавливаются из 2-х (двух) либо из 3-х (трех) металлических полуколец, и скрепляются в одно цельное кольцо с помощью метизов (болтов, гаек, шайб) на рабочий трубопровод. Кольцо ОНК защищает и сохраняет трубопровод от нагрузок и повреждений, принимая нагрузку трубопровода и передавая её защитному кожуху. Они так же служат скользящими элементами при протаскивании петли в кожухе, а при эксплуатации являются так же диэлектрическим изолятором.
Технические характеристики
| Модель | Диаметр трубопровода, мм |
Диаметр кожуха, мм |
Количество секторов, шт |
Количество опор, шт |
Удельн. диэлектрич. сопротивл., Ом |
Предел прочности опоры, кг/см2 |
Рекомендуемое расстояние меду кольцами |
Масса не более, кг |
|
| газо-пр. | нефте-пр. | ||||||||
| ОНК 114 | 114 | 273 | 2 | 4 | 1011 | 120 | 6 | 5 | 1,8 |
| ОНК 159 | 159 | 325 | 2 | 4 | 6 | 5 | 2,4 | ||
| ОНК 219 | 219 | 426 | 2 | 4 | 6 | 5 | 3,6 | ||
| ОНК 273 | 273 | 530 | 2 | 4 | 6 | 5 | 4,2 | ||
| ОНК 325 | 325 | 530 | 2 | 4 | 6 | 5 | 4,8 | ||
| ОНК 530 | 530 | 720 | 3 | 6 | 6 | 5 | 10,0 | ||
| ОНК 720 | 720 | 1020 | 3 | 6 | 5 | 4-4,5 | 16,4 | ||
| ОНК 1020 | 1020 | 1220 | 3 | 6 | 4 | 3-3,5 | 24,6 | ||
