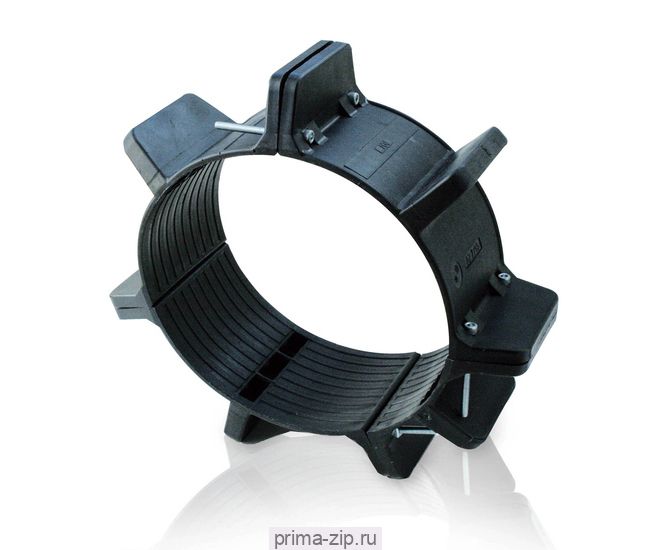

Опорно-направляющее кольцо ОНК-1420
Описание Опорно-направляющее кольцо ОНК-1420
Опорно направляющие кольца ОНК используются при строительстве подземных переходов трубопроводов.
Кольца ОНК служат для размещения внутри защитного кожуха трубной плети.
Комплектность поставки. В 1 комплект ОНК входит:
- 1 шт ОНК в виде сегментов, число сегментов зависит от диаметра
- крепежные комплекты (болт + 2 шайбы + гайка) - по числу сегментов Х 2
- паспорт-сертификат (выписывается на партию)
- заверенная копия сертификата соответствия
- прокладка из скального листа или резины - заказывается и оплачивается отдельно
| техническая характеристика опорно-направляющего кольца (ОНК) | ||||||
| диаметр трубы | количество секторов, шт. | количество опор, шт. | рекомендуемое расстояние между кольцами на трубопроводе | масса, кг | ||
| на кольце | на секторе | г/п, м | н/п, м | |||
| 108 | 2 | 4 | 2 | 6 | 5 | 1,6 |
| 159 | 2 | 4 | 2 | 6 | 5 | 2,4 |
| 219 | 2 | 4 | 2 | 6 | 5 | 3,6 |
| 273 | 2 | 4 | 2 | 6 | 5 | 4,2 |
| 325 | 2 | 6 | 2 | 6 | 5 | 4,8 |
| 377 | 3 | 6 | 2 | 6 | 5 | 6,0 |
| 426 | 3 | 6 | 2 | 6 | 5 | 8,8 |
| 530 | 3 | 6 | 2 | 5 | 4,5 | 9,9 |
| 630 | 3 | 6 | 2 | 5 | 4,5 | 11,5 |
| 720 | 3 | 6 | 2 | 5 | 4,5 | 15,9 |
| 820 | 3 | 6 | 2 | 5 | 4,5 | 17,3 |
| 1020 | 3 | 6 | 2 | 5 | 4,5 | 22,6 |
| 1220 | 3 | 6 | 2 | 5 | 4,5 | 29,0 |
| 1420 | 3 | 6 | 2 | 5 | 4,5 | 33,5 |
Опорно-направляющее кольцо ОНК-1420
