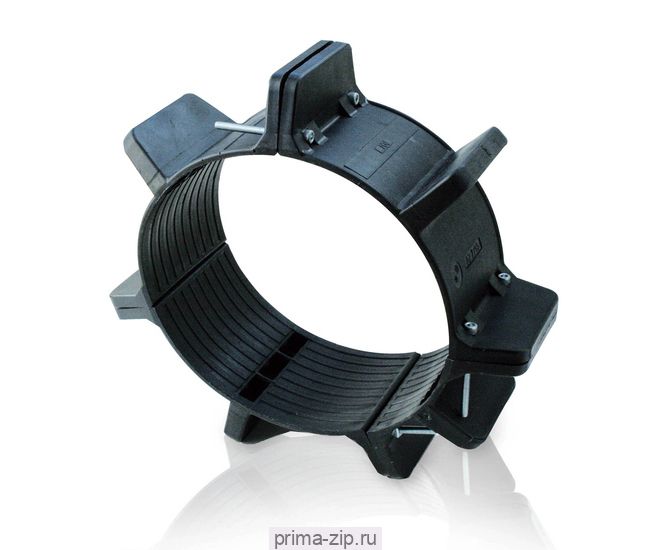

Опорно-направляющее кольцо ОНК-1220

Опорно-направляющие кольца (ОНК) предназначены для строительства переходов диаметром до 1420 мм (включительно), прокладываемых в защитном кожухе (футляре) под автомобильными и железными дорогами, а также другими инженерными сооружениями во всех климатических зонах при температурах от -40С до +50С (включительно). ОНК (опорно-направляющие кольца) устанавливаются на рабочий трубопровод и состоит из металлических сегментов, снабженных опорными элементами из диэлектрических материалов. Сегменты между собой скрепляются болтовыми соединениями.


Комплектность поставки. В 1 комплект ОНК входит:
- 1 шт ОНК в виде сегментов, число сегментов зависит от диаметра
- крепежные комплекты (болт + 2 шайбы + гайка) - по числу сегментов Х 2
- паспорт-сертификат (выписывается на партию)
- заверенная копия сертификата соответствия
- прокладка из скального листа или резины - заказывается и оплачивается отдельно

Функции ОНК: Опорно направляющие кольца ОНК выполняют несколько функций. Они воспринимают нагрузку трубопровода и передают ее защитному кожуху. Служат скользящими элементами при протаскивании плети в кожухе, а при эксплуатации - диэлектрическим изолятором между газопроводом и кожухом.

Количество опор и расстояния между ними определяются расчетом и указываются в рабочих чертежах.

Опоры бывают роликовые и ползунковые.
Роликовые опоры используют при прокладке плети в защитных кожухах большой длины.

 1 - кожух

 2 - неметаллический опорный элемент

 3 - болтовое соединение сегментов

 4 - сегмент опорного кольца

Опорно-направляющее кольцо (ползунковая опора) производится в виде сегментов, соединенных болтами, и опорных элементов (подушек), изготавливаемых из диэлектрических материалов (полиэтилен, полиуретан, текстолит и др).
