Описание Кран шаровый фланцевый разборный 11с67п КШРФ.025.016 Ру-16, Ду-25
- Рабочая среда: вода нефтепродукты, горюче-смазочные материалы, другие нетоксичные и неагрессивные жидкости.
- Рабочее давление: до 1,6 МПа (16 бар)
- Температура рабочей среды: от -40 до +200°С
- Производство: Россия
- Артикул: КШ.Р.Ф 11с67п 025.016.02 П/П
- Присоединительные размеры: ГОСТ 12815-80
- Вес: 4,7 кг.
|
 |

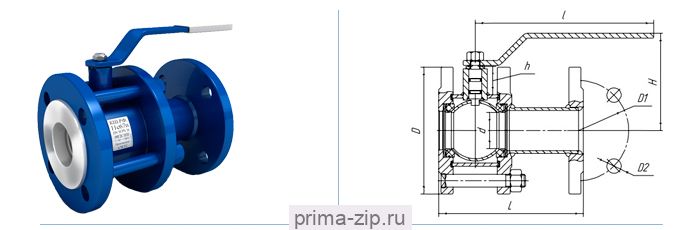

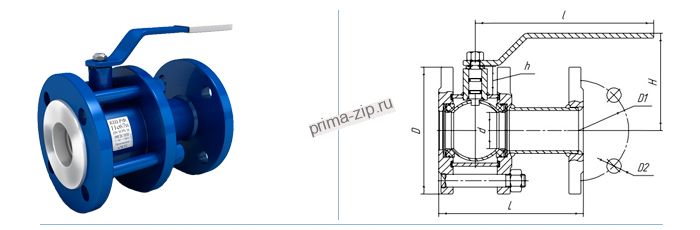

Размеры крана:
- d=24 мм
- L=127 мм (строительная длина)
- L1=199 мм
- H=105 мм
|
 |
Материалы
| 1,2 |
Корпус, Патрубок |
Сталь 20 |
| 3 |
Пружина тарельчатая |
Сталь 65Г |
| 4 |
Кольцо опорное |
Сталь 08Х13 |
| 5 |
Седло |
Фторопласт ф4К20 |
| 6 |
Шар |
Нержавеющая сталь 304 |
| 7 |
Штревель |
Сталь 20х13 |
| 9, 10 |
Ограничитель, Ручка |
Сталь 3 |
| 11 |
Подшипник |
Фторопласт Ф4 |
| 8, 12, 13 |
Горловина, Фланец, Шпилька |
Сталь 20 |
| 14 |
Прокладка |
Паронит |
| 15 |
Гайка |
Сталь 35 |
| 16 |
Уплотнительное кольцо |
Фторсилоксановый эластомер ФСИ |
| 17 |
Кольцо стопорное |
Сталь 65Г |
|
