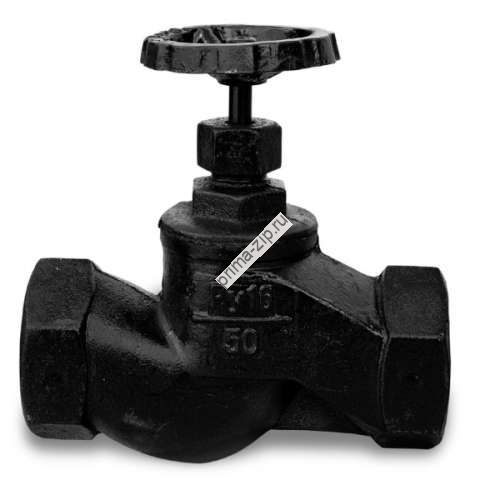

Вентиль (клапан) запорный 15кч18п
Описание Вентиль (клапан) запорный 15кч18п
15кч18п (15кч33п) Py 1,6МПа
Вентиль (клапан) запорный 15кч18п чугунный запорный проходной муфтовый - предназначен для установки на трубопроводах диаметра c диаметром Ду - 15, 20, 25, 32, 40, 50, 65, 80 мм, в качестве запорного устройства, на воду и пар, при температуре до +225C и давлении до 16 кгс/см2.
Технические характеристики:
Рабочая среда - вода, пар при температуре +225С
Герметичности затвора - класс «D» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 1,6 (16)
Присоединение к трубопроводу - муфтовое по ГОСТ 6527-68
Материал корпуса – ковкий чугун
Привод - ручной
| Диаметр | Длина L, мм. | Масса, кг. |
| 15 | 90 | 0,7 |
| 20 | 100 | 0,9 |
| 25 | 120 | 1,4 |
| 32 | 140 | 2,1 |
| 40 | 170 | 3,7 |
| 50 | 200 | 5 |
| 65 | 260 | 8 |
| 80 | 290 | 17 |
15кч19п (15кч34п) Py 1,6МПа
Вентиль (клапан) запорный 15кч19п чугунный запорный проходной фланцевый - предназначен для установки на трубопроводах диаметра c диаметром Ду - 25, 32, 40, 50мм, в качестве запорного устройства, на воду и пар, при температуре до +225C и давлении до 16 кгс/см2.
Технические характеристики:
Рабочая среда - вода, пар при температуре +225С
Герметичности затвора - класс «D» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 1,6 (16)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – ковкий чугун
Привод - ручной
| Диаметр | Длина L, мм. | Масса, кг. |
| 25 | 120 | 2,7 |
| 32 | 140 | 4,3 |
| 40 | 170 | 5,8 |
| 50 | 200 | 8 |
15кч14п Py 1,6МПа
Вентиль (клапан) запорный 15кч14п чугунный запорный проходной фланцевый - предназначен для установки на трубопроводах диаметра c диаметром Ду - 65, 80, 100, 125, 150, 200мм, в качестве запорного устройства, на воду и пар, при температуре до +225C и давлении до 16 кгс/см2.
Технические характеристики:
Рабочая среда - вода, пар при температуре +225С
Герметичности затвора - класс «D» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 1,6 (16)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – ковкий чугун
Привод - ручной
| Диаметр | Длина L, мм. | Масса, кг. |
| 65 | 210 | 21,3 |
| 32 | 140 | 4,3 |
| 80 | 310 | 27,7 |
| 100 | 350 | 39,5 |
| 125 | 400 | 57,6 |
| 150 | 480 | 83,3 |
| 200 | 600 | 135 |
15кч16п Py 2,5МПа
Вентиль (клапан) запорный 15кч16п чугунный запорный проходной фланцевый - предназначен для установки на трубопроводах диаметра c диаметром Ду - 32, 40, 50, 65, 80мм, в качестве запорного устройства, на воду и пар.
Технические характеристики:
Рабочая среда - вода, пар при температуре до 225 °С; аммиак жидкий и газообразный при температуре от -30 до +150С
Герметичности затвора - класс «D» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 2,5 (25)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – ковкий чугун
Привод - ручной
| Диаметр | Длина L, мм. | Масса, кг. |
| 32 | 180 | 8 |
| 40 | 210 | 11 |
| 50 | 230 | 14 |
| 65 | 290 | 25 |
| 80 | 310 | 32 |
