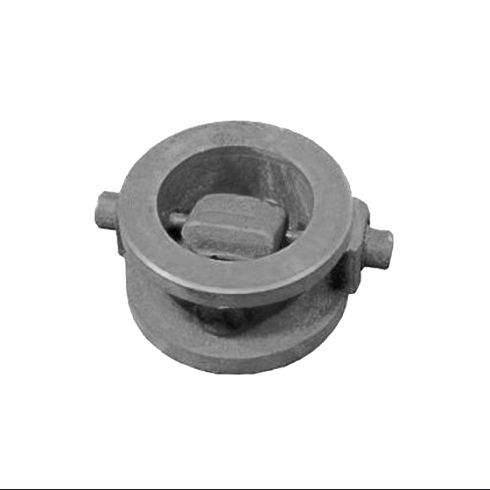

Затвор (клапан) обратный поворотный 19ч21р

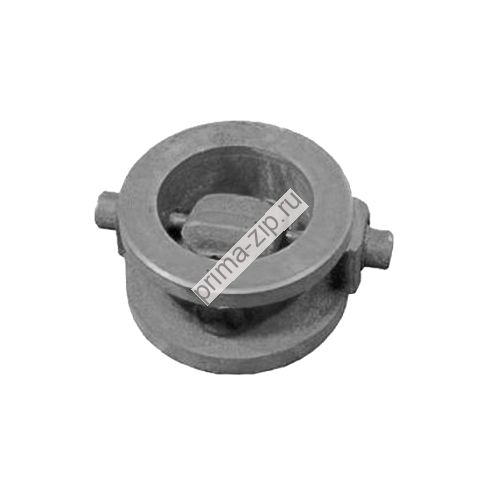

Затвор (клапан) обратный поворотный 19ч21р
Таблица фигура: 19ч21р
Номер чертежа: КЗ 44067
Материал Корпуса: чугун
Присоединение: фланцевое по ГОСТ 12815-80
Рабочая Среда: вода, пар, нефть, маслянистые жидкости
Тип Давления: N
Ру max: 10
T max: 225
Тип: Клапаны обратные поворотные
| Таблица фигура |
Номер чертежа |
Усл. обозн. |
Присоединение |
Привод |
Ду |
L |
L1 |
H |
H1 |
Масса |
| 19ч21р |
КЗ 44067 |
|
фланцевое по ГОСТ 12815-80 |
|
400 |
170 |
|
|
|
128,3 |
| 19ч21р |
КЗ 44067 |
|
фланцевое по ГОСТ 12815-80 |
|
500 |
200 |
|
|
|
183 |
| 19ч21р |
КЗ 44067 |
|
фланцевое по ГОСТ 12815-80 |
|
600 |
240 |
|
|
|
237 |
Затвор обратный поворотный 19ч21р
Таблица фигура: 19ч21р
Номер чертежа: Л 44075
Материал Корпуса: чугун
Присоединение: ответные фланцы плоские приварные по ГОСТ 12820-80, стягиваемые шпильками (размеры фланцев по ГОСТ 12815-80)
Рабочая Среда: вода
Тип Давления: N
Ру max: 16
T max: 50
Тип: Клапаны обратные поворотные
| Таблица фигура |
Номер чертежа |
Усл. обозн. |
Присоединение |
Привод |
Ду |
L |
L1 |
H |
H1 |
Масса |
| 19ч21р |
Л 44075 |
|
ответные фланцы плоские приварные по ГОСТ 12820-80, стягиваемые шпильками (размеры фланцев по ГОСТ 12815-80) |
|
100 |
90 |
|
|
|
7,4 |
| 19ч21р |
Л 44075 |
|
ответные фланцы плоские приварные по ГОСТ 12820-80, стягиваемые шпильками (размеры фланцев по ГОСТ 12815-80) |
|
150 |
100 |
|
|
|
11,6 |
| 19ч21р |
Л 44075 |
|
ответные фланцы плоские приварные по ГОСТ 12820-80, стягиваемые шпильками (размеры фланцев по ГОСТ 12815-80) |
|
200 |
140 |
|
|
|
25 |
| 19ч21р |
Л 44075 |
|
ответные фланцы плоские приварные по ГОСТ 12820-80, стягиваемые шпильками (размеры фланцев по ГОСТ 12815-80) |
|
250 |
150 |
|
|
|
33,7 |
Клапан 19ч21р обратный поворотный ду 100 Ру16
