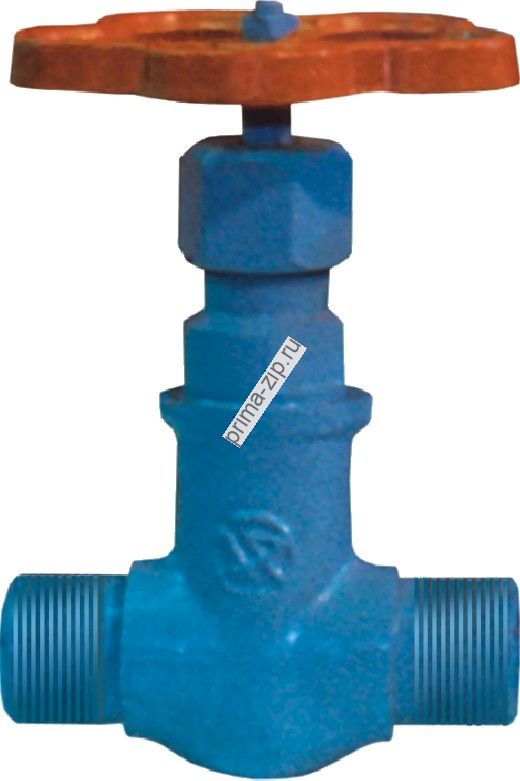

Описание вентиль КЗ 22043, вентиль КЗ 22043M
КЗ 22043
КЗ 22043М
т/ф 15с11п, 15лс11п, 15нж11
DN 10
PN 2,5
Примечание: PN 0,6; 1,6 изготавливаются по отдельному заказу
Изготовление и поставка по ТУ 26-07-1223-79 (для корродирующ их сред)
ТУ 26-07-1380-85 (для жидкого и газообразного аммиака)
Клапаны запорные проходные предназначены для установки в качестве запорного устройства на трубопроводах холодильных установок для жидкого и газообразного аммиака, корродирующих сред, природного и сжиженного газа, а также других сред, не агрессивных к материалам деталей клапанов.
Герметичность клапанов по классу А ГОСТ 9544-93. Корпусные детали изготовляются из стали 25, 20ХН3А, 12Х18Н10Т, или из материала заказчика.
Рабочая среда: жидкий и газообразный аммиак, коррозирующие среды.
Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.
Тип корпуса клапана – проходной.
Присоединение к трубопроводу – цапковое с наружной резьбой.
Управление – ручное.
Все изделия, без исключения, проходят испытания на плотность и прочность материала водой давлением 1,5PN;
на герметичность относительно внеш ней среды воздухом давлением PN;
на работоспособность и герметичность затвора воздухом давлением PN.
По требованию заказчика или проекта возмож но проведение дополнительных испытаний по согласованной методике.
При включении в проекты или заявки данных клапанов с дополнительными требованиями, например, о проведении испытаний на герметичность затвора воздухом давлением PN, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т.
Пример: Клапан запорный проходной DN 10 PN 2,5 М Па ХЛ1 из стали 20ХН3А с цапковым присоединением, с ручным управлением, для рабочей среды «ж идкий и газообразный аммиак» с температурой от минус 70 °С до +150°С , класс герметичности А, соответствует обозначению: Клапан запорный КЗ 22043.010М PN 2,5 М Па исполнение: A22 B05 C51 D00 E21 F33 ХЛ1
Задвижка КЗ 11005-150 PN 16,0 М Па исполнение: A11 B04 C16 D09 E05 F04 ХЛ1
КЛАПАНЫ ЗАПОРНЫЕ ПРОХОДНЫЕ
ОСНОВНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ
ПРИМЕЧАНИЕ: * – исполнение для корродирующ их сред (сталь 12Х18Н10Т).
|
