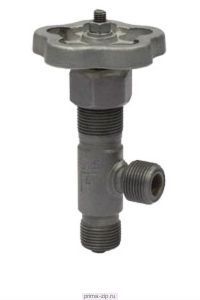

Вентиль 15с13бк1 15с13бк1 Ду10 Ру25
Описание Вентиль 15с13бк1 15с13бк1 Ду10 Ру25
Клапаны (вентили) 15с13бк1 Ду10 Ру25 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.
Расчетная рабочая среда клапана 15с13бк1 - жидкий и газообразный аммиак с маслами ХА-30, ХА-23, ХА, природный и сжиженный газ. Для изготовления корпуса используется сталь 20. Температурный диапазон: -40 до +150 C0. Присоединение к трубопроводу - цапковое (резьба цапок метрическая).
Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры клапана (вентиля) 15с13бк1 Ду10 Ру25
![]() |
|
Габаритные размеры и масса клапана 15с13бк1 Ду10 Ру25
Наименование параметра | Значение, мм |
Высота (H1) | 50 |
Длина (L) | 48 |
Высота (H) | 100 |
Масса (кг) | 0,5 |
Строительная длина (L) - длина участка трубы, который клапан 15с13бк1 Ду10 Ру25 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.
