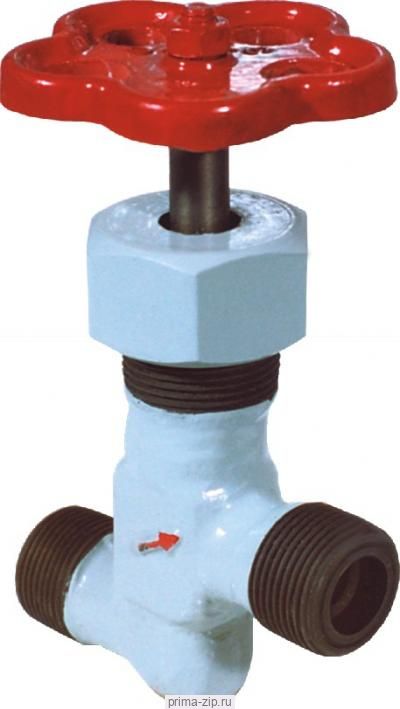

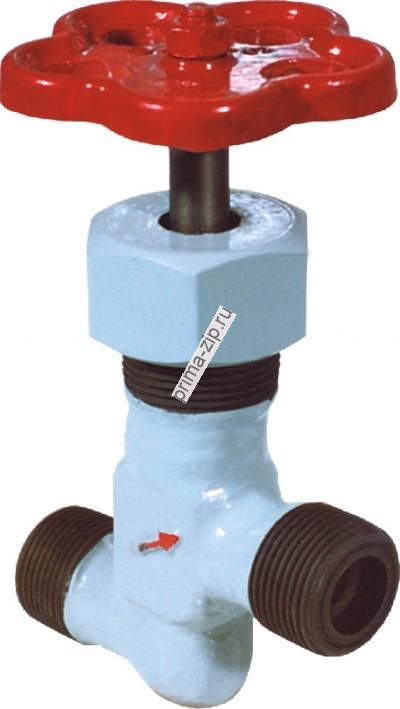

Вентиль 15с11п Ду10 Ру25
Описание Вентиль 15с11п Ду10 Ру25
Клапаны (вентили) 15с11п Ду10 Ру25 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.
Расчетная рабочая среда клапана 15с11п - жидкий и газообразный аммиак с маслами ХА-30, ХА-23, ХА, природный и сжиженный газ. Для изготовления корпуса используется сталь 20. Температурный диапазон: -40 до +150 C0. Присоединение к трубопроводу - цапковое (резьба цапок метрическая).
Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры клапана (вентиля) 15с11п Ду10 Ру25
 |
|
Габаритные размеры и масса клапана 15с11п Ду10 Ру25
| Наименование параметра | Значение, мм |
| Длина (L) | 75 |
| Высота (H) | 105 |
| Масса (кг) | 0,49 |
