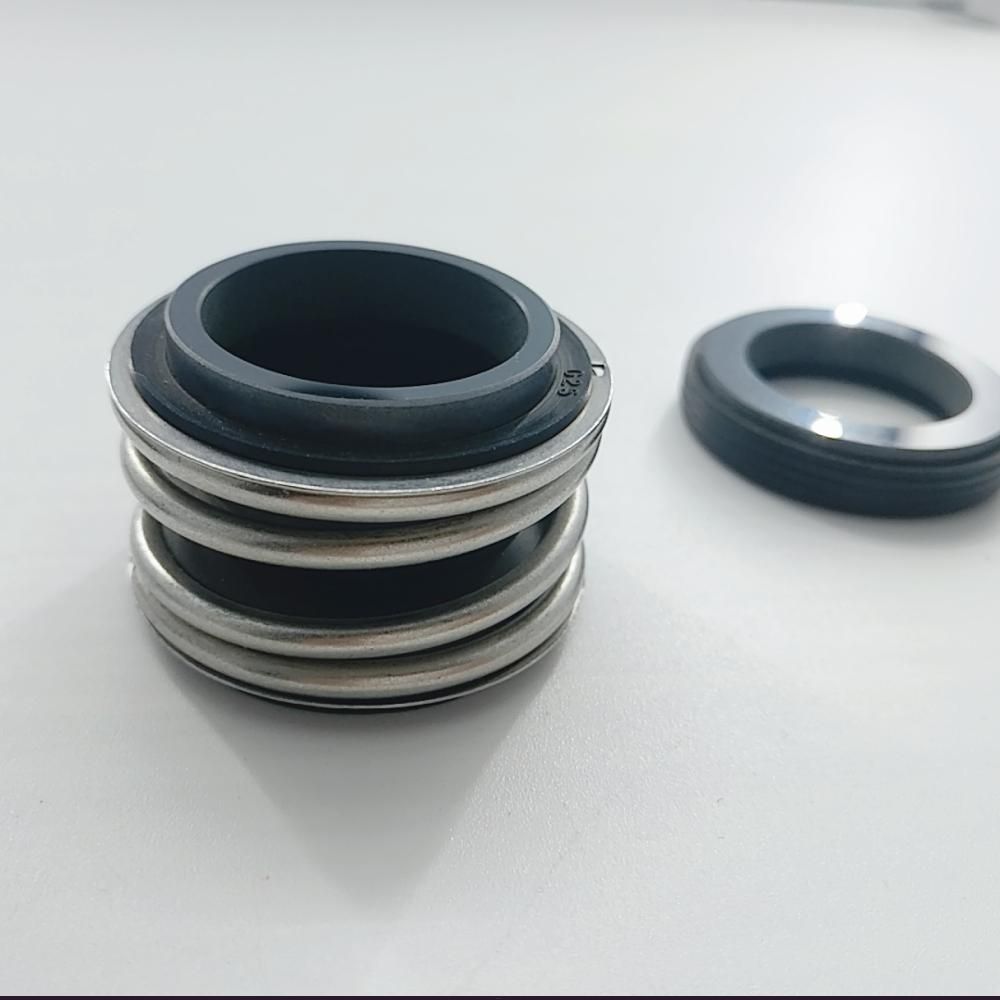

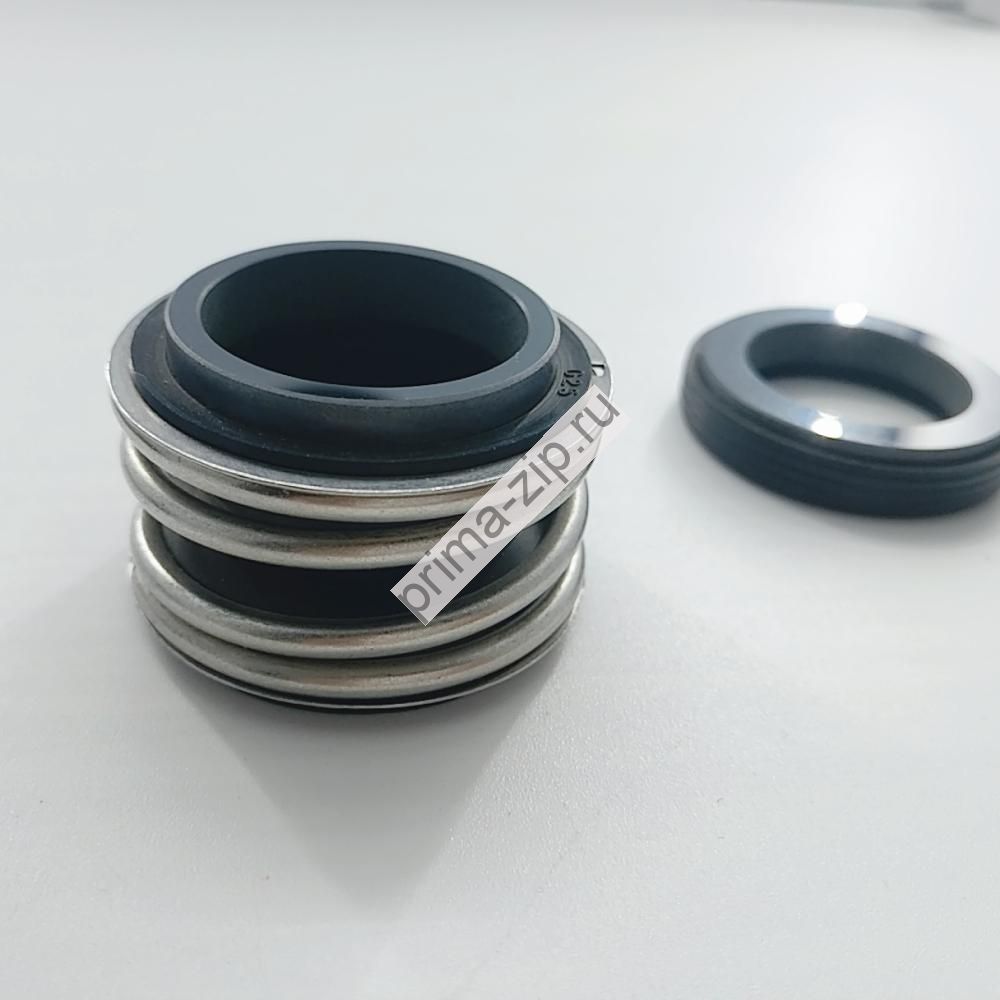

Уплотнение торцовое MG1/32-z для насоса Бурун СХ 6/4-1,5/4

4 986 руб.

Подробнее

Уточняйте наличие

ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

Как получить товар:

1Доставка ТК "Деловые Линии".
2Доставка ТК "СДЭК" .
3Другой вариант доставки .

Торцевое уплотнение Серии MG1

Применяется в насосах:
Бурун СХ 6/4-1,5/4 , Alfa Laval ALC; Ebara 3M, Lowara, KSB Etanorm, Etachrom; WILO MVI, IPL, DPL, MHI; Grundfos CDM, NK, NB, NPB; Calpeda GM, MXS; Иртыш; ЦМЛ; и т. д.

Аналог торцевых уплотнений: Burgmann MG1, AESSEAL B02, Flowserve Pac-Seal 190, ROTEN L3, Vulcan Type 19, ANGA A1, Sterling SMG1, Герметика 212.N2.

Перекачиваемые среды

Вода питьевая
Вода техническая
Бензин, масла, диз. топливо и т.п.
Пищевые среды (молоко, соки и т.п.)

Характеристики

Диаметр вала от 10 до 100 мм
Температура перекачиваемой среды от -30 до ~200C
Давление < 1.2 MПa
Линейная скорость < 12 м/сек

Применяемые материалы

Пары трения:
графит, пропитанный смолой (R) - керамика (C)
графит, пропитанный смолой (R) - карбид кремния (S)
карбид кремния (S) - карбид кремния (S)
графит, пропитанный смолой (R) - карбид вольфрама (W)
карбид вольфрама (W) - карбид вольфрама (W)
Материал вторичного уплотнения:
нитрильный каучук - NBR (B)
этиленпропиленовый каучук - EPDM (G)
фторкаучук - Viton (A)

Установочные размеры торцового уплотнения (DIN 24960, ISO3069)

Наименование	d, мм	D, мм	D1, мм	D2, мм	D3, мм	L1, мм	L2, мм	L3, мм	L4, мм	L5, мм	L6, мм	L7, мм	L8, мм
MG1-10	10	22.0	21	19.2	24.6	6.5	6.5	9.0	10.0	14.5	25.5	26.0	33.5
MG1-12	12	24.5	23	21.6	27.8	6.5	5.5	9.0	10.0	15.0	25.5	26.0	33.5
MG1-14	14	28.0	25	24.6	30.95	6.5	5.5	10.5	10.0	17.0	25.5	28.5	33.5
MG1-15	15	28.0	27	24.6	30.95	6.5	6.5	10.5	10.0	17.0	25.5	28.5	33.5
MG1-16	16	28.0	27	28.0	30.95	6.5	7.5	10.5	10.0	17.0	25.5	28.5	33.5
MG1-18	18	31.5	33	30.0	34.15	7.5	8.0	10.5	11.5	19.5	25.5	30.0	37.5
MG1-19	19	36.5	35	35.0	34.15	7.5	7.5	10.5	11.5	21.5	25.5	30.0	37.5
MG1-20	20	36.5	35	35.0	35.7	7.5	7.5	10.5	11.5	21.5	25.5	30.0	37.5
MG1-22	22	36.5	37	35.0	37.3	7.5	7.5	10.5	11.5	21.5	25.5	30.0	37.5
MG1-24	24	42.0	39	38.0	40.5	7.5	7.5	10.5	11.5	22.5	25.5	32.5	42.5
MG1-25	25	42.0	40	38.0	40.5	7.5	7.5	10.5	11.5	23.0	25.5	32.5	42.5
MG1-28	28	48.5	43	42.0	46.65	7.5	9.0	12.0	11.5	26.5	33.5	35.0	42.5
MG1-30	30	48.5	45	45.0	50.8	7.5	10.5	12.0	11.5	26.5	33.5	35.0	42.5
MG1-32	32	53.0	48	48.0	50.8	7.5	10.5	12.0	11.5	27.5	33.5	35.0	47.5
MG1-33	33	53.0	48	50.0	54.0	7.5	11.0	12.0	11.5	27.5	33.5	35.0	47.5
MG1-35	35	56.5	50	52.0	54.0	7.5	11.0	12.0	11.5	28.5	33.5	35.0	47.5
MG1-38	38	58.5	56	55.0	57.15	9.0	10.5	12.0	14.0	30.0	33.5	36.0	46.0
MG1-40	40	61.5	58	58.0	60.35	9.0	11.0	12.0	14.0	30.0	33.5	36.0	46.0
MG1-42	42	65.0	61	62.0	63.5	9.0	12.0	12.0	14.0	30.0	41.5	36.0	51.0
MG1-43	43	65.0	61	62.0	63.5	9.0	12.0	12.0	14.0	30.0	41.5	36.0	51.0
MG1-45	45	67.5	63	64.0	63.5	9.0	11.5	12.0	14.0	30.0	41.5	36.0	51.0
MG1-48	48	70.0	66	68.4	66.7	9.0	11.5	12.0	14.0	30.5	41.5	36.0	51.0
MG1-50	50	73.5	70	69.3	69.85	9.5	11.5	13.5	15.0	30.5	41.5	38.0	50.5
MG1-53	53	78.0	73	72.3	73.05	11.0	12.5	13.5	15.0	33.0	41.5	36.5	59.0
MG1-55	55	80.5	75	75.4	76.2	11.0	13.5	13.5	15.0	35.0	41.5	36.5	59.0
MG1-58	58	85.0	78	78.4	79.4	11.0	13.5	13.5	15.0	37.0	41.5	41.5	59.0
MG1-60	60	88.0	80	80.4	79.4	11.0	13.5	13.5	15.0	38.0	41.5	41.5	59.0
MG1-65	65	93.0	85	85.4	92.1	11.0	13.0	16.0	15.0	40.0	49.5	41.5	69.0
MG1-68	68	96.0	90	91.5	95.25	11.5	13.5	16.0	18.0	40.0	49.5	41.5	69.0
MG1-70	70	99.0	92	92.0	95.25	11.5	13.0	16.0	18.0	40.0	49.5	49.0	69.0
MG1-75	75	106.5	97	99.0	101.6	11.5	14.0	16.0	18.0	40.0	52.5	49.0	69.0
MG1-80	80	111.5	105	104.0	114.3	12.0	15.0	20.0	18.5	40.0	56.5	48.0	78.0
MG1-85	85	119.5	110	109.0	117.5	14.0	15.0	20.0	18.5	41.0	56.5	46.0	76.0
MG1-90	90	126.5	115	114.0	123.85	14.0	15.0	20.0	18.5	45.0	59.5	51.0	76.0
MG1-95	95	131.5	120	120.3	127.0	14.0	16.0	20.0	17.5	46.0	59.5	51.0	76.0
