Торцевое уплотнение к насосу Х100-65-200 К-5
Описание Торцевое уплотнение к насосу Х100-65-200 К-5

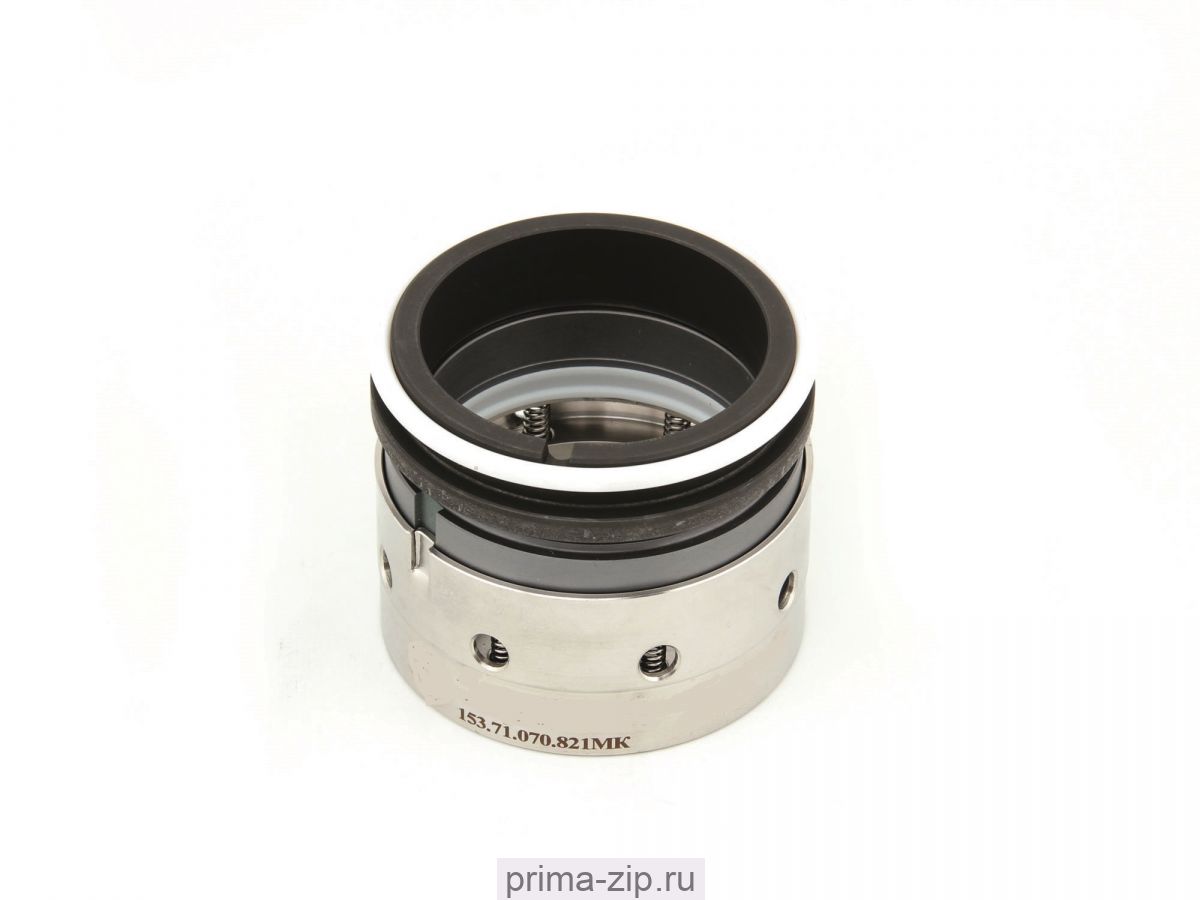

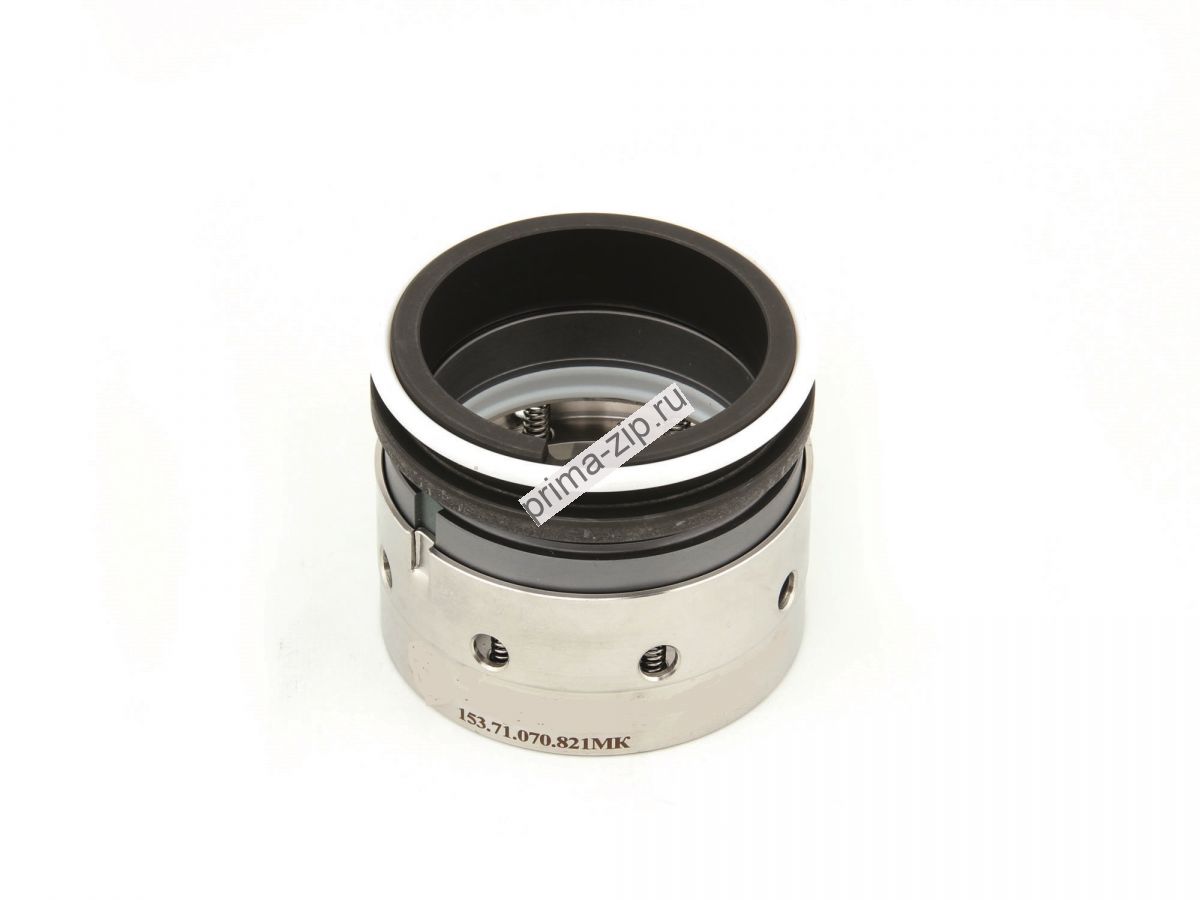

Торцевое уплотнение 153.71.060.881МК
Одинарные торцовые уплотнения тип 153.71
Перекачиваемые среды:
- Химические растворы;
- Слабые и средние кислоты и щелочи.
Характеристики:
- Диаметр вала от 14 до 100 мм
- Температура перекачиваемой среды от -40 до ~200C
- Давление <0 MПa
- Линейная скорость <20 м/сек
Применяемые материалы:
Пары трения:
- графит, пропитанный смолой – керамика
- графит, пропитанный смолой – карбид кремния
- карбид кремния – карбид кремния
- графит, пропитанный смолой – карбид вольфрама
- карбид вольфрама – карбид вольфрама
Материал вторичного уплотнения:
- фторопласт – PTFE (F4)
- Установочные размеры торцового уплотнения (DIN 24960)
| Тип торцевого уплотнения d, мм | D, мм | D1, мм | L1, мм | L2, мм |
| 14 | 24.3 | 25 | 12.0 | 23.0 |
| 16 | 26.3 | 27 | 12.0 | 23.0 |
| 18 | 32.3 | 33 | 13.5 | 24.0 |
| 20 | 34.3 | 35 | 13.5 | 24.0 |
| 22 | 36.3 | 37 | 13.5 | 24.0 |
| 24 | 38.3 | 39 | 13.0 | 27.0 |
| 25 | 39.3 | 40 | 13.0 | 27.0 |
| 28 | 42.3 | 43 | 12.5 | 30.0 |
| 30 | 44.3 | 45 | 12.0 | 30.5 |
| 32 | 46.3 | 48 | 12.0 | 30.5 |
| 33 | 47.3 | 48 | 12.0 | 30.5 |
| 35 | 49.3 | 50 | 12.0 | 30.5 |
| 38 | 54.3 | 56 | 13.0 | 32.0 |
| 40 | 56.3 | 58 | 13.0 | 32.0 |
| 43 | 59.3 | 61 | 13.0 | 32.0 |
| 45 | 61.3 | 63 | 13.0 | 32.0 |
| 48 | 64.3 | 66 | 13.0 | 32.0 |
| 50 | 66.3 | 70 | 13.5 | 34.0 |
| 53 | 69.3 | 73 | 13.5 | 34.0 |
| 55 | 71.3 | 75 | 13.5 | 34.0 |
| 58 | 78.3 | 78 | 13.5 | 39.0 |
| 60 | 80.3 | 80 | 13.5 | 39.0 |
| 63 | 83.3 | 83 | 13.5 | 39.0 |
| 65 | 85.3 | 85 | 13.5 | 39.0 |
| 68 | 88.3 | 90 | 13.5 | 39.0 |
| 70 | 90.3 | 92 | 14.5 | 45.5 |
| 75 | 95.3 | 97 | 14.5 | 45.5 |
| 80 | 104.3 | 105 | 15.0 | 45.0 |
| 85 | 109.3 | 110 | 15.0 | 45.0 |
| 90 | 114.3 | 115 | 15.0 | 50.0 |
| 95 | 119.3 | 120 | 15.0 | 50.0 |
| 100 | 124.3 | 125 | 15.0 | 50.0 |
