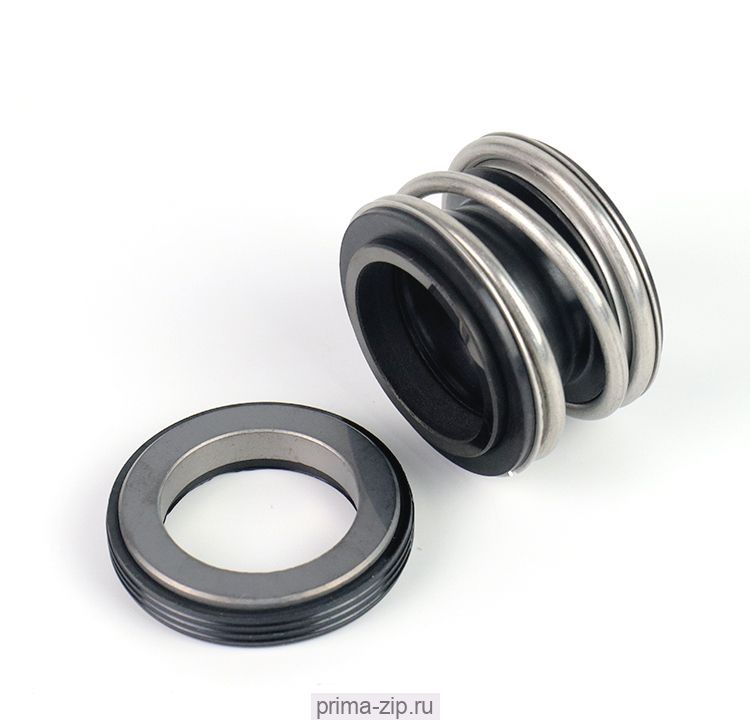

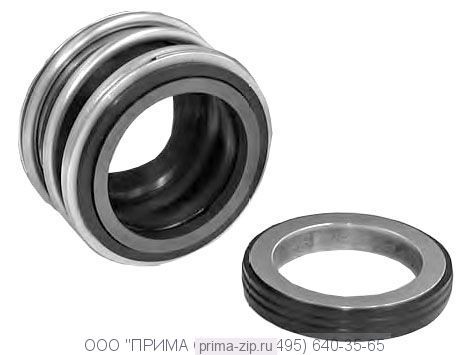

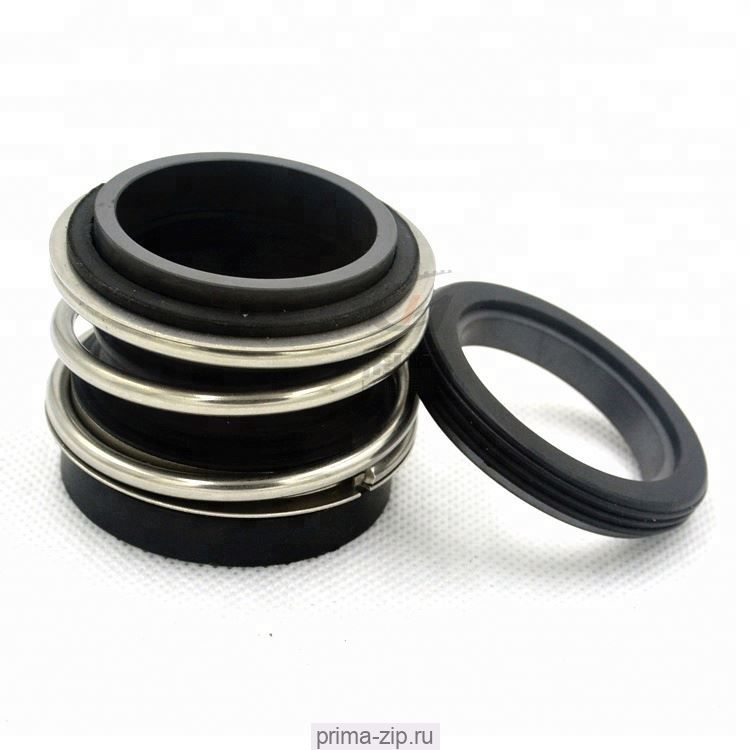

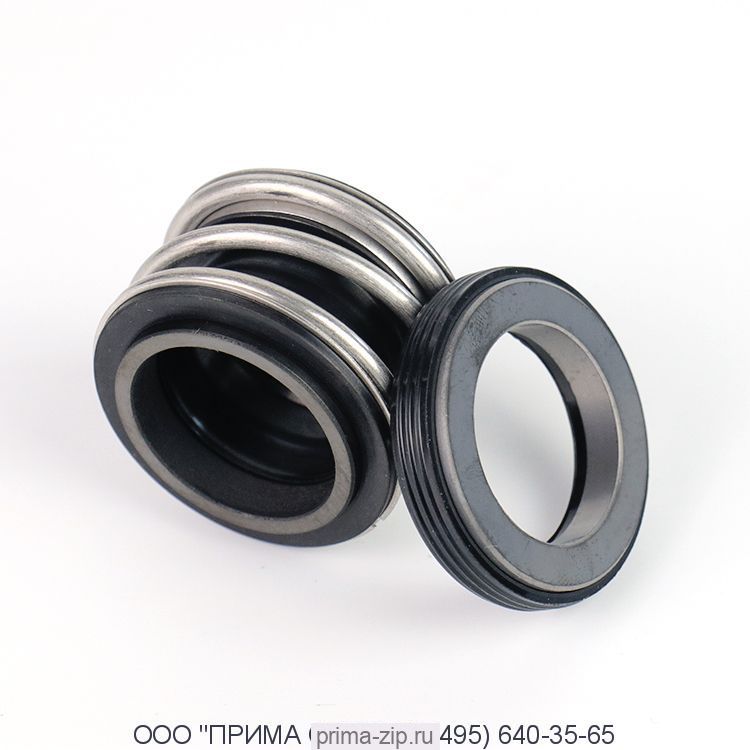

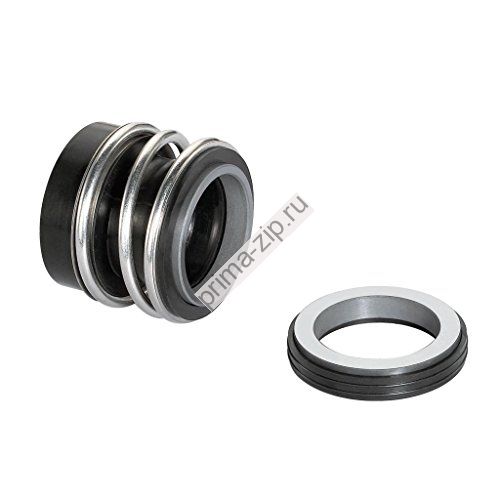

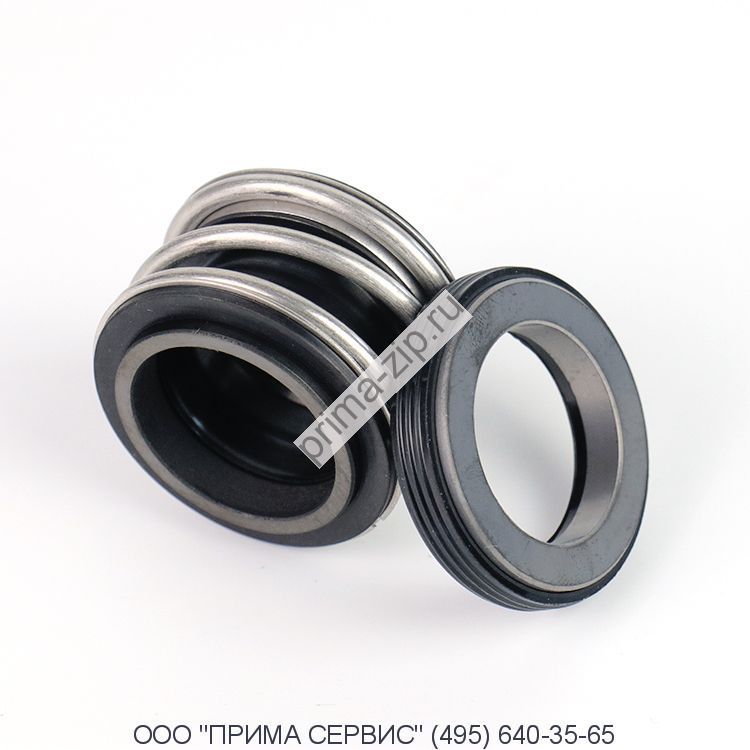

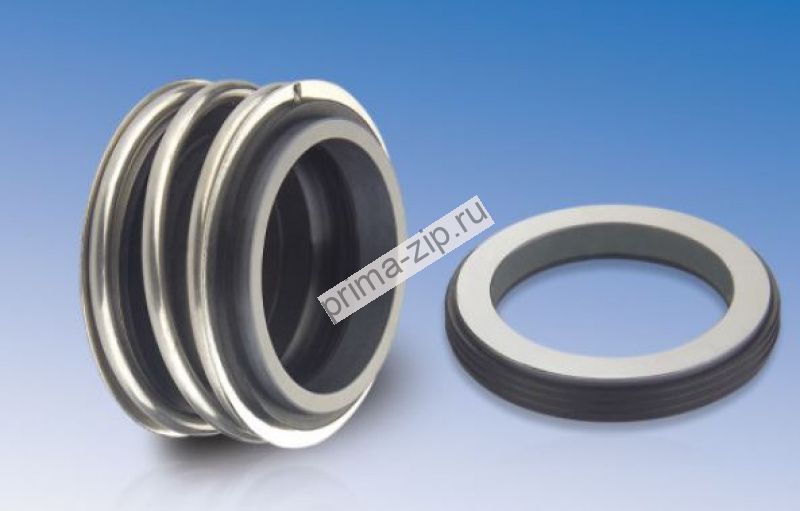

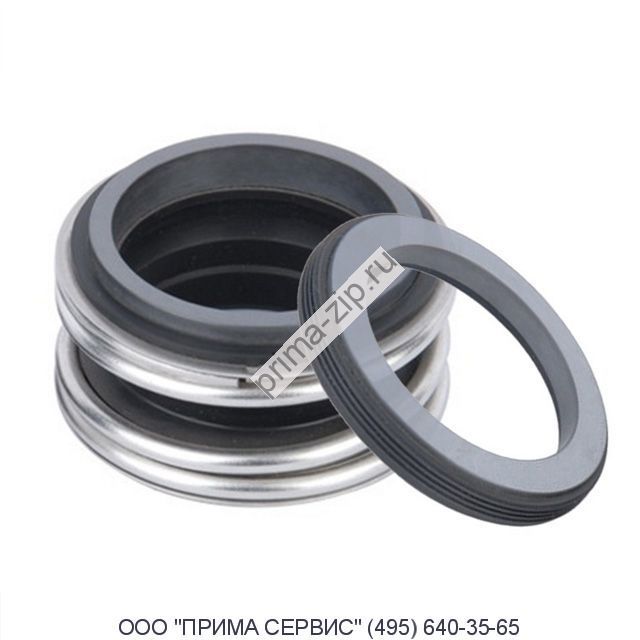

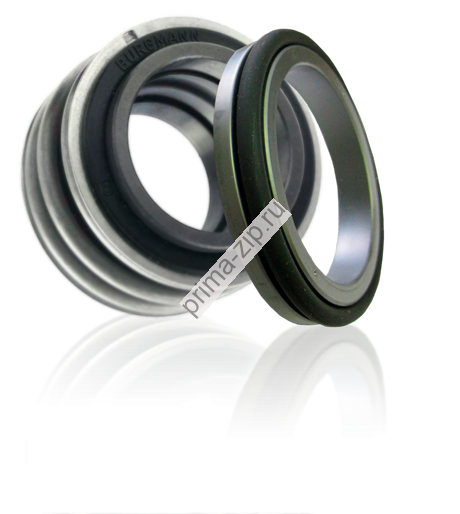

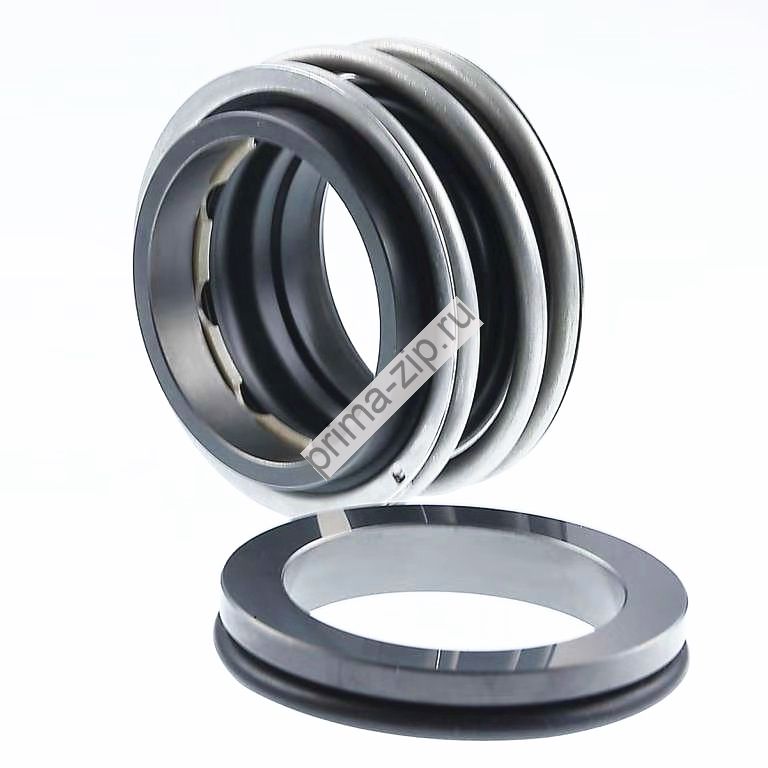

Торцевое уплотнение MG1-65 G60
Описание Торцевое уплотнение MG1-65 G60
Торцевое уплотнение MG1-65 G60
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
Применяется в насосах :
Alfa Laval ALC; Ebara 3M, Lowara, KSB Etanorm, Etachrom; WILO MVI, IPL, DPL, MHI; Grundfos CDM, NK, NB, NPB; Calpeda GM, MXS; Иртыш; ЦМЛ; и т. д.
- Диаметр вала: 65 мм
- Температура, °С: от -30 до +200
- Давление, МПа: 1,2
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| Наименование |
d1 | d3 | d7 | L33 | L4 | d12 | L14 |
| Уплотнение торцевое MG13-10 | 10 | 22.5 | 21.0 | 33.4 | 6.6 | 19.2 | 6.6 |
| Уплотнение торцевое MG13-12 | 12 | 25.0 | 23.0 | 33.4 | 6.6 | 21.6 | 5.6 |
| Уплотнение торцевое MG13-14 | 14 | 28.5 | 25.0 | 33.4 | 6.6 | 24.6 | 5.6 |
| Уплотнение торцевое MG13-15 | 15 | 28.5 | 27.0 | 33.4 | 6.6 | 24.6 | 6.6 |
| Уплотнение торцевое MG13-16 | 16 | 28.5 | 27.0 | 33.4 | 6.6 | 28.0 | 7.5 |
| Уплотнение торцевое MG13-18 | 18 | 32.0 | 33.0 | 37.5 | 7.5 | 30.0 | 8.0 |
| Уплотнение торцевое MG13-20 | 20 | 37.0 | 35.0 | 37.5 | 7.5 | 35.0 | 7.5 |
| Уплотнение торцевое MG13-22 | 22 | 37.0 | 37.0 | 37.5 | 7.5 | 35.0 | 7.5 |
| Уплотнение торцевое MG13-24 | 24 | 42.5 | 39.0 | 42.5 | 7.5 | 38.0 | 7.5 |
| Уплотнение торцевое MG13-25 | 25 | 42.5 | 40.0 | 42.5 | 7.5 | 38.0 | 7.5 |
| Уплотнение торцевое MG13-28 | 28 | 49.0 | 43.0 | 42.5 | 7.5 | 42.0 | 9.0 |
| Уплотнение торцевое MG13-30 | 30 | 49.0 | 45.0 | 42.5 | 7.5 | 45.0 | 10.5 |
| Уплотнение торцевое MG13-32 | 32 | 53.5 | 48.0 | 47.5 | 7.5 | 48.0 | 10.5 |
| Уплотнение торцевое MG13-33 | 33 | 53.5 | 48.0 | 47.5 | 7.5 | 50.0 | 11.0 |
| Уплотнение торцевое MG13-35 | 35 | 57.0 | 50.0 | 47.5 | 7.5 | 52.0 | 11.0 |
| Уплотнение торцевое MG13-38 | 38 | 59.0 | 56.0 | 46.0 | 9.0 | 55.0 | 10.3 |
| Уплотнение торцевое MG13-40 | 40 | 62.0 | 58.0 | 46.0 | 9.0 | 58.0 | 10.8 |
| Уплотнение торцевое MG13-42 | 42 | 65.5 | 61.0 | 51.0 | 9.0 | 62.0 | 12.0 |
| Уплотнение торцевое MG13-43 | 43 | 65.5 | 61.0 | 51.0 | 9.0 | 62.0 | 12.0 |
| Уплотнение торцевое MG13-45 | 45 | 68.0 | 63.0 | 51.0 | 9.0 | 64.0 | 11.6 |
| Уплотнение торцевое MG13-48 | 48 | 70.5 | 66.0 | 51.0 | 9.0 | 68.4 | 11.6 |
| Уплотнение торцевое MG13-50 | 50 | 74.0 | 70.0 | 50.5 | 9.5 | 69.3 | 11.6 |
| Уплотнение торцевое MG13-53 | 53 | 78.5 | 73.0 | 59.0 | 11.0 | 72.3 | 12.3 |
| Уплотнение торцевое MG13-55 | 55 | 81.0 | 75.0 | 59.0 | 11.0 | 75.4 | 13.3 |
| Уплотнение торцевое MG13-58 | 58 | 85.5 | 78.0 | 59.0 | 11.0 | 78.4 | 13.3 |
| Уплотнение торцевое MG13-60 | 60 | 88.5 | 80.0 | 59.0 | 11.0 | 80.4 | 13.3 |
| Уплотнение торцевое MG13-65 | 65 | 93.5 | 85.0 | 69.0 | 11.0 | 85.4 | 13.0 |
| Уплотнение торцевое MG13-68 | 68 | 96.5 | 90.0 | 68.7 | 11.3 | 91.5 | 13.7 |
| Уплотнение торцевое MG13-70 | 70 | 99.5 | 92.0 | 68.7 | 11.3 | 92.0 | 13.0 |
| Уплотнение торцевое MG13-75 | 75 | 107.0 | 97.0 | 68.7 | 11.3 | 99.0 | 14.0 |
| Уплотнение торцевое MG13-80 | 80 | 112.0 | 105.0 | 78.0 | 12.0 | 104.0 | 15.0 |
| Уплотнение торцевое MG13-85 | 85 | 120.0 | 110.0 | 76.0 | 14.0 | 109.0 | 14.8 |
| Уплотнение торцевое MG13-90 | 90 | 127.0 | 115.0 | 76.0 | 14.0 | 114.0 | 14.8 |
| Уплотнение торцевое MG13-95 | 95 | 132.0 | 120.0 | 76.0 | 14.0 | 120.3 | 15.8 |
| Уплотнение торцевое MG13-100 | 100.0 | 137.0 | 125.0 | 76.0 | 14.0 | 123.3 | 15.8 |
Торцевое уплотнение MG1/65 G60
