Торцевое уплотнение насос ХМ 32-20-125 К-5


Уплотнение торцевое  двойное  153.Д.71.033.821 МК.   Гарантия - 18 месяцев

Отличительной особенностью исполнения торцевого уплотнения серий 153, 153.Д (071.ххх.821МК), признана герметичность, достигнутая за счет необходимого контакта совмещающихся частей (стационарной и вращающейся) по плоскости торцов. Пара трения, в роли стандартной уплотнительной системы, изготавливается из специализированных материалов с соответствующим качеством обработки поверхностей трения, для обеспечения требуемой герметичности. Как правило, уплотнения серии 153, 153.Д используются для герметизации валов машин скоростного вращения, z. B. - валы насосов, компрессоров, всевозможных агрегатов химической промышленности (реакторов, мешалок и т.д. и т.п.). Что определяется не всегда приемлемым эффектом от применения иных типов уплотнений, не имеющих возможность обеспечить соответствующий порядок герметичности, что необыкновенно актуально при присутствии агрессивных, либо ядовитых составляющих рабочего процесса.

Назначение:

Традиционное исполнение соответствует потребностям, нефтехимических, химических, нефтеперерабатывающих производств, энергетического комплекса, производств целлюлозно-бумажного направления и др.

Служит для герметизации насосов, использующих агрессивные, токсичные, ядовитые и коррозионно-активные компоненты.

Предназначено для замены современных (в т.ч. устаревших) отечественных и импортных решений конструкции Т.У. (торцевых уплотнений-далее Т,У.)

Уплотнения торцевые серии 153, 153.Д (071.ххх.821МК) разработаны и широко применяется, с конца 90-х годов с постоянным усовершенствованием и модернизацией, а в настоящий момент и в порядке импортзамещения.

Перекачиваемые реагенты:

Чистые составы и с некоторым присутствием содержания твердых включений и небольшой вязкостью. Токсины, яды, агрессивные и коррозионно-активные среды.

Оборудование

Линейки насосов, реакторов, компрессоров, перемешивающих систем и др., агрегатов со скоростными валами вращения.

Особенности конструкции:


просто и компактно;
гладкий вал;
комплект миниатюрных пружин - равномерная и минимальная нагрузка в разрезе контакта пар трения;
винты установки - легкий монтаж и удобная регулировка установочного размера.


Давление (Р) - 8 кгс/см кв;

Температура (Т) – минус 50°С до плюс 220°С;

Вал, диаметр (Д) – от 20 до130 мм (градации);

Материалы (исполнение):

Корпус - сталь (нерж.) марок К, Е, И;

Пружина – сталь (нерж) К, Е, И, хастеллой;

Вторичное уплотнение – фторопласт Ф4;

Материалы пар трения:


углеграфит (пропитка);
силицированные графиты;
карбид кремния;
карбид вольфрама.

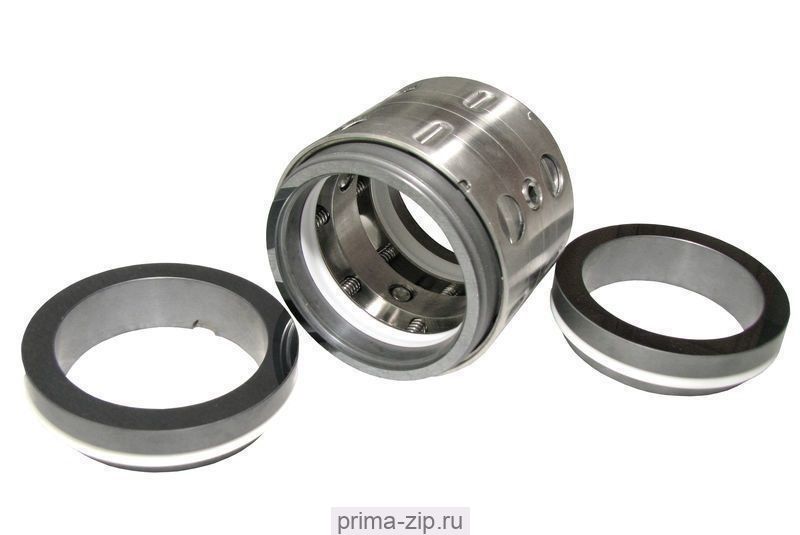

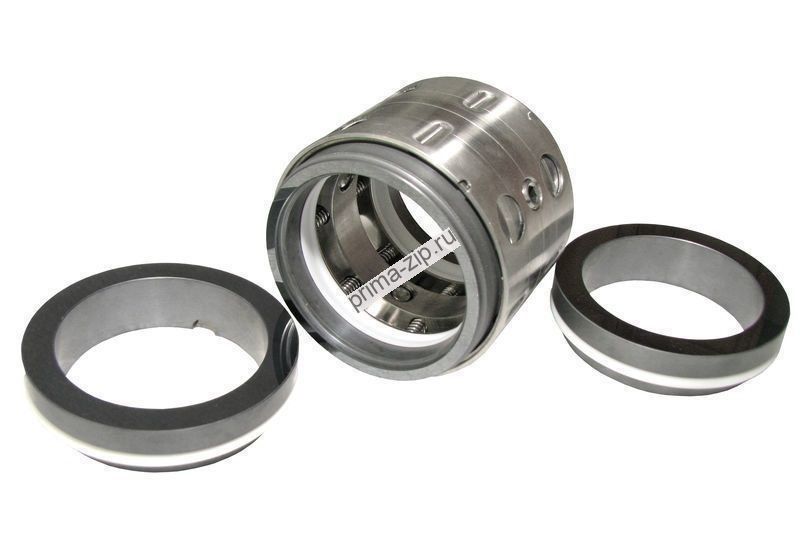

Торцевое уплотнение насос ХМ 32-20-125 К-5 тип 153.71.033.821МК
