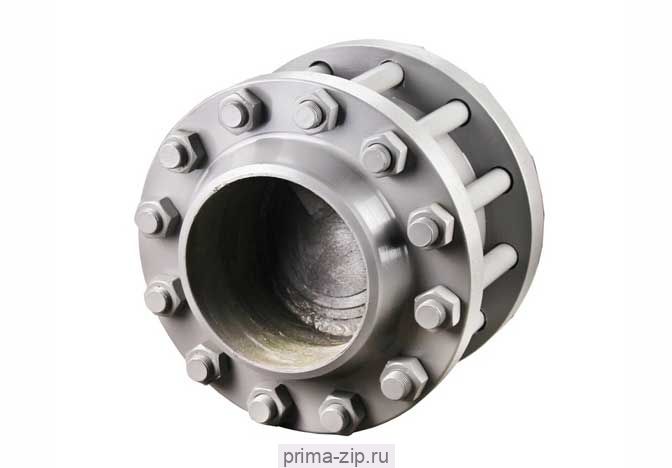

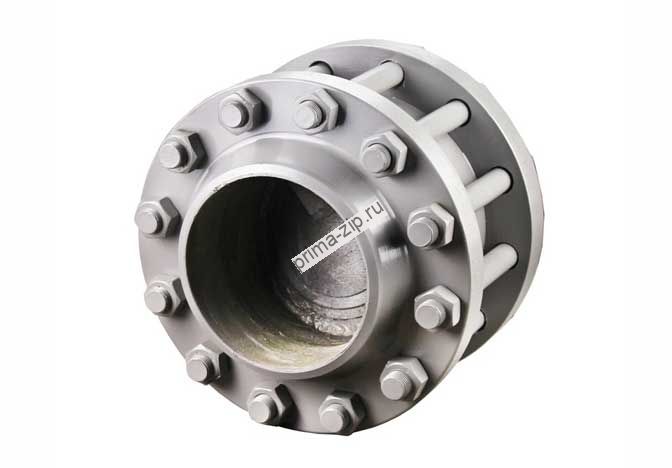

клапан обратный 19с73нж
Описание клапан обратный 19с73нж
Установочное положение: на горизонтальном трубопроводе-основанием вниз
на наклонном трубопроводе-входным патрубком вниз, ось вращения диска-горизонтально. напрвление подачи среды- под диск.
Климатическое исполнение -У или ХЛ по ГОСТ 15150-69 (темпиратура окружающей среды для исполнения ХЛ до минус 60 градусов)
Присоединение к трубопроводу:
стяжное ( между фланцами трубопровода)
Герметичность затвора по ГОСТ 3252.
В конструкции имеется затвор, который способен вращаться вокруг своей оси.
могут быть простыми и безударными.
У простых механизмов за пределами проходного сечения находится дисковая ось. У безударных ось в рабочей среде. Небольшие размеры устройств и функционирование в загрязненных потоках. Изготовлены из высокосортной и легированная стали, латуни, бронзы, титана.
Защита систем
Обратный клапан автоматически пропускает жидкость исключительно в одном направлении. При изменении потока в водопроводной системе устройство препятствует обратному течению. Обычно применяют обратный клапан размером 150х150. Механизм, сделан из чугуна массой 81 кг, используется на трубах диаметром 150 мм.
Область применения
В инженерных трубопроводных системах применяются защитные устройства. Различия в конструкторском исполнении, назначении и материале изготовления. Линейный ряд представлен подъемными, поворотными, шаровыми, плунжерными типами. Материал изготовления — углеродистая и нержавеющая сталь, чугун. Простые элементы монтируются повсеместно и представлены в металлическом корпусе. Есть обратные клапаны для любых сетей.
Фланцевая группа
Самым часто используемым защитным устройством на трубопроводах является клапан обратный фланцевый. Его затвор оснащен возвратно-поступательным движением. Поворотный механизм контролирует движение жидкости. У изделия чугунный корпус и крышка. Все остальные детали сделаны из нержавеющей стали. Элемент долговечен, функционирует в любом положении и прост в эксплуатации. Из-за способа крепления к трубопроводу устройство получило свое название. Для использования в экстремальных условиях устройства делают из латуни.
Материалы деталей изделия
|
Наименование детали |
Марка материала |
| Корпус | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Упор | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Клапан | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Наплавка к клапану и упору | Ст.07Х20Н9, 20Х13 |
| Ухо | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Ось | Сталь 20Х13 |
| Фланцы | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Шпильки | Ст.35, 40Х, 12Х18Н10Т** |
| Гайки | Ст.25, 40Х, 12Х18Н10Т** |
| Прокладка | ПОН-Б, «Графлекс» терморасширенный графит |
* — Могут использоваться другие марки низколегированных сталей ** — Могут использоваться другие марки нержавеющих сталей
ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
| Наименование изделия | Клапан обратный поворотный стальной |
| Серия | КОПс |
| Пример обозначения изделия | КОПс 19с73нж Ду150 Py40 фланцевый |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Условный проход, Ду | 150-300 мм |
| Давление номинальное, Ру | 40 кгс/см²(4,0 МПа) |
| Температура рабочей среды | <=425°С |
| Климатическое исполнение | по ГОСТ 15150-69 |
| Температура окружающей среды | от -60°С до +40°С |
| Рабочая среда | вода, пар, газ, жидкие нефтепродукты, агрессивные среды |
| Пропуск среды в клапане | ГОСТ 9544-2005 |
| Изготовление и поставка | ТУ 3742-001-84460066-2008 |
| Тип присоединения к трубопроводу | фланцевый |
| Шов приварки кольца к корпусу | электрод УОНИИ 13/55 по ГОСТ 9466-75 |
| Наплавка | электрод ОЗЛ8, УОНИИ 13/НЖ |
