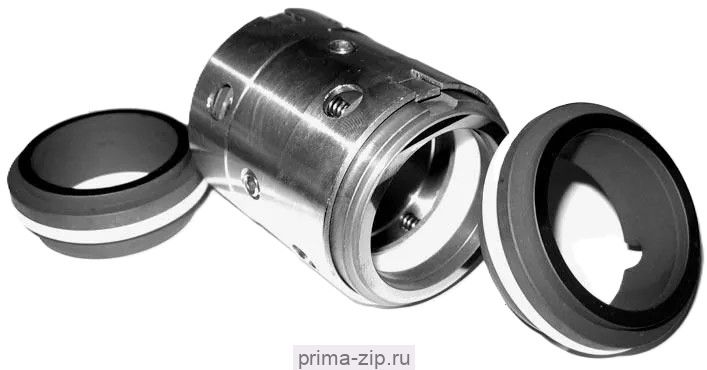

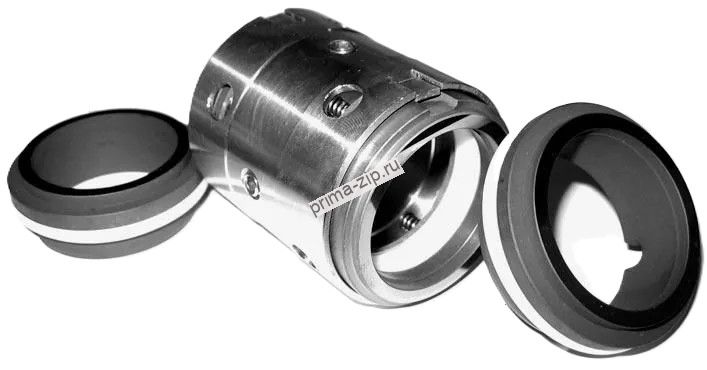

Торцевое уплотнение 153/Д.71.048.881МК
Описание Торцевое уплотнение 153/Д.71.048.881МК
Торцевое уплотнение 153Д (двойное), предназначено для применения в насосах, перекачивающих агрессивные среды, в химической, нефтеперерабатывающей промышленности, энергетике, производстве с использованием реагентов, опасных, ядовитых, коррозийно-активных веществ.
Универсальное уплотнение, которое подходит к большинству типов насосов, как отечественного производства, так и импортного.
Маркировка уплотнения: 153Д.71.048.821/ 881 МК,
Конструкция изделия:
Легко устанавливается на вал. Благодаря взаимодействию некрупных пружин, достигается равномерная нагрузка на рабочие элементы. Монтаж производится посредством винтов для установки, ими же осуществляется и регулировка.
- двойное торцовое
- уплотнение «спина к спине»
- гидравлически неразгруженное
- вращающийся поджимной узел
- не зависит от направления вращения
- соответствует DIN 24960, EN 12756
Технические характеристики:
Температура от - 40 °С до +220 °С
Давление до 10 бар
Скорость до 20 м/с
Материал исполнения:
Подвижное кольцо (вращающаяся часть): Карбид Кремния/Карбид Вольфрама/ Керамика/ Графит
Неподвижное кольцо (контркольцо): Графит/Карбид Кремния/Карбид Вольфрама
Уплотнения: NBR/ EPDM/ Viton/ PTFE
Металлические части: SS304/SS316
|
Наименование |
Диаметр вала d, мм |
D, мм |
D1, мм |
L1, мм |
L2, мм |
|
153Д-33 |
33 |
47 |
48 |
12,0 |
52 |
|
153Д-35 |
35 |
49 |
50 |
12,0 |
60 |
|
153Д-40 |
40 |
56 |
58 |
13,0 |
58 |
|
153Д-48 |
48 |
64 |
66 |
13,0 |
60 |
|
153Д-55 |
55 |
71 |
75 |
13,5 |
62 |
|
153Д-60 |
60 |
80 |
80 |
13,5 |
73 |
|
153Д-65 |
65 |
85 |
85 |
13,5 |
73 |
|
153Д-70 |
70 |
90 |
92 |
14,5 |
71 |
|
153Д-75 |
75 |
99 |
97 |
14,5 |
71 |
|
153Д-80 |
80 |
104 |
105 |
15 |
81 |
Таблица размеров торцевого уплотнения 153D
