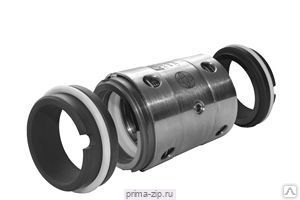

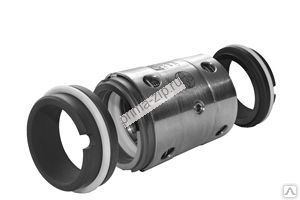

Торцовое уплотнение 153/Д.71.048.821МЕ
Описание Торцовое уплотнение 153/Д.71.048.821МЕ
Назначение
Стандартная конструкция для условий химических, нефтехимических, нефтеперерабатывающих заводов, энергетики, целлюлозно-бумажной промышленности. Предназначена для герметизации валов насосов, перекачивающих агрессивные, ядовитые, токсичные и коррозионно-активные химические жидкости. Универсальность торцовых уплотнений позволяет устанавливать их на различные насосы отечественного и импортного производства.
Уплотняемые жидкости
Химикаты, растворители и др. коррозионно-активные среды. Чистые, с небольшим содержанием твердых включений и невысокой вязкостью.
Оборудование
Центробежные насосы, компрессоры, перемешивающие аппараты и др. оборудование с вращающимися валами.
Конструкция изделия:
Легко устанавливается на вал. Благодаря взаимодействию некрупных пружин, достигается равномерная нагрузка на рабочие элементы. Монтаж производится посредством винтов для установки, ими же осуществляется и регулировка.
- двойное торцовое
- уплотнение «спина к спине»
- гидравлически неразгруженное
- вращающийся поджимной узел
- не зависит от направления вращения
- соответствует DIN 24960, EN 12756
Технические характеристики:
Температура от - 40 °С до +220 °С
Давление до 10 бар
Скорость до 20 м/с
Материал исполнения:
Подвижное кольцо (вращающаяся часть): Карбид Кремния/Карбид Вольфрама/ Керамика/ Графит
Неподвижное кольцо (контркольцо): Графит/Карбид Кремния/Карбид Вольфрама
Уплотнения: NBR/ EPDM/ Viton/ PTFE
Металлические части: SS304/SS316
|
Наименование |
Диаметр вала d, мм |
D, мм |
D1, мм |
L1, мм |
L2, мм |
|
153Д-33 |
33 |
47 |
48 |
12,0 |
52 |
|
153Д-35 |
35 |
49 |
50 |
12,0 |
60 |
|
153Д-40 |
40 |
56 |
58 |
13,0 |
58 |
|
153Д-48 |
48 |
64 |
66 |
13,0 |
60 |
