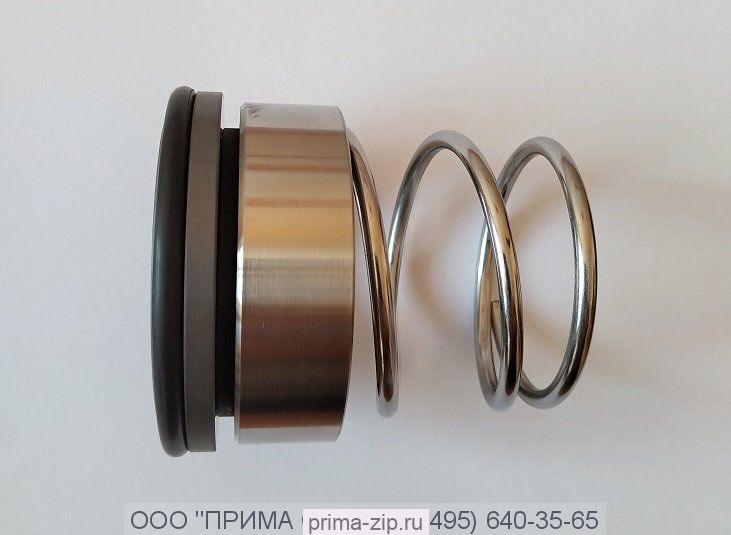

Уплотнение торцевое насоса КМС100-80-180Е

Область применения: насосы  перекачивающие нефтепродукты ( ГСМ ), для сточных вод, пищевая промышленность, погружные насосы и другие.


Марка применяемого торцового уплотнения в электронасосе КМС 100-80-180Е





Типоразмер электронасоса	Марка применяемого торцового уплотнения
КМС 100-80-180Е	M-M3N/38EBPGG
КМС 100-80-180Е ХЛ2	M-M3N/38EBP3GG





Применяются в насосах   :
Типа  КМС100-80-180Е.  КМ, КМЛ , Ebara, Inoxpa, Lowara, Pedrollo, WILO, Grundfos, Marina, Speroni, Saer, DAB

• Технические характеристики :

  • температура -20…+180 °C
  • частота вращения до 3000 об/мин
  • утечка менее 0,2 см³/ч

  Материал пары трения :
  карбид кремния (SIC)
  сталь (304SS)

  Материал сильфона
  VITON (≈180°С)

  Гарантия: 1 год


  Диаметр вала:	38 мм.
  Материал сильфона:	Фторкаучук – бензин, слабоагрессивные хим. жидкости, -20…+180°C
  Пара трения:	Сталь – 304SS



1. Вращающееся кольцо;
2. Уплотнительное кольцо;
3. Упорное кольцо;
4. Пружина;
5. Седло;
6. Уплотнительное кольцо;
7 Штифт



d1	d3	d6	d7	d11	d12	d13	l3	l7	l8	l9	l10	l11	l12	l13	l14	l18	l19	l22	l23	l28	R
38	53	49	56	49.2	55.0	54	33.5	9.0	22.0	14.0	10.0	14.5	11.3	11.5	10.3	16	8	32.2	31.0	9.0	1.5
