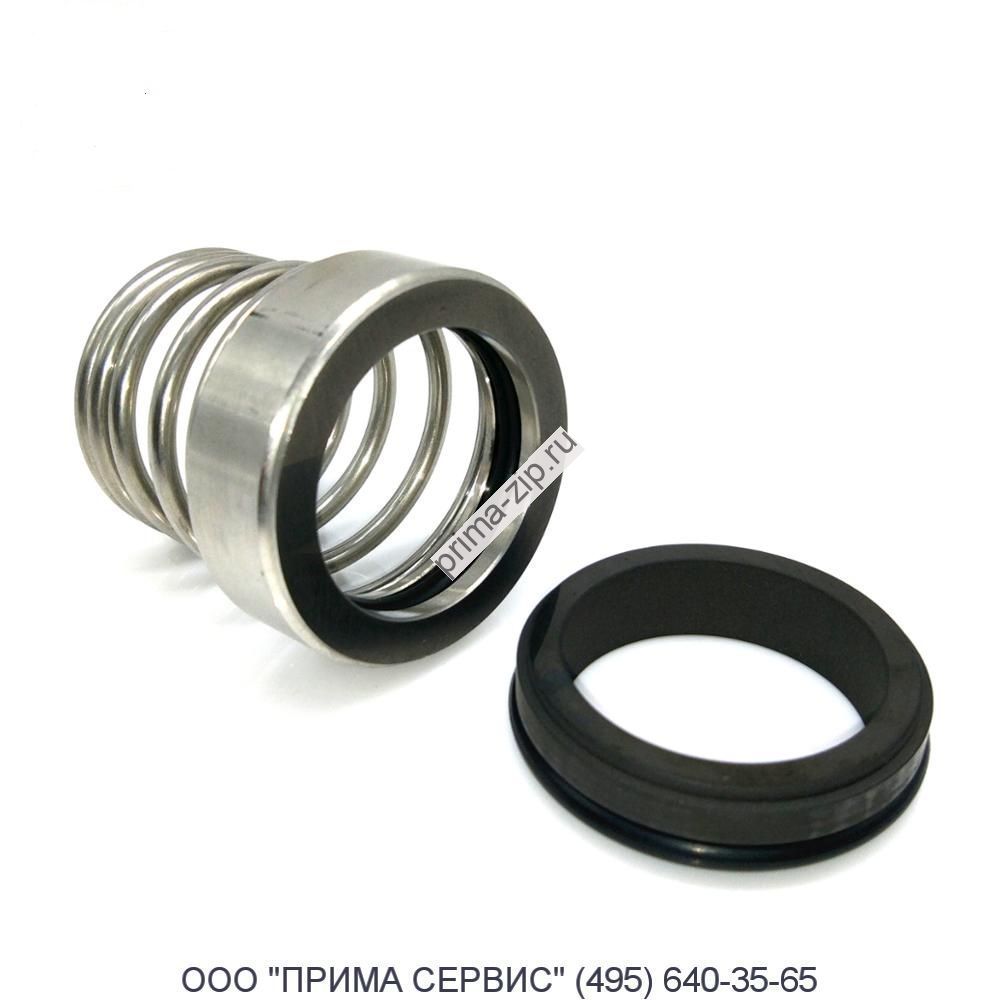

Торцевое уплотнение к насосу КМ100-80-160Е
Описание Торцевое уплотнение к насосу КМ100-80-160Е
Уплотнение торцовое M-M3N/38EBPGG
Область применения: насосы перекачивающие нефтепродукты ( ГСМ ), для сточных вод, пищевая промышленность, погружные насосы и другие.
Применяются в насосах :
Типа КМ, КМЛ , Ebara, Inoxpa, Lowara, Pedrollo, WILO, Grundfos, Marina, Speroni, Saer, DAB
-
Технические характеристики :
- температура -20…+180 °C
- частота вращения до 3000 об/мин
- утечка менее 0,2 см³/ч
Материал пары трения :
карбид кремния (SIC)
сталь (304SS)Материал сильфона
VITON (≈180°С)Гарантия: 1 год
Диаметр вала: 38 мм.
Материал сильфона: Фторкаучук – под бензин, слабоагрессивные хим. жидкости, -20…+180°C
Пара трения: Сталь – 304SS
1. Вращающееся кольцо;
2. Уплотнительное кольцо;
3. Упорное кольцо;
4. Пружина;
5. Седло;
6. Уплотнительное кольцо;
7 Штифт
| d1 | d3 | d6 | d7 | d11 | d12 | d13 | l3 | l7 | l8 | l9 | l10 | l11 | l12 | l13 | l14 | l18 | l19 | l22 | l23 | l28 | R |
| 38 | 53 | 49 | 56 | 49.2 | 55.0 | 54 | 33.5 | 9.0 | 22.0 | 14.0 | 10.0 | 14.5 | 11.3 | 11.5 | 10.3 | 16 | 8 | 32.2 | 31.0 | 9.0 | 1.5 |
Ремонтный комплект к насосу КМ100-80-160Е
