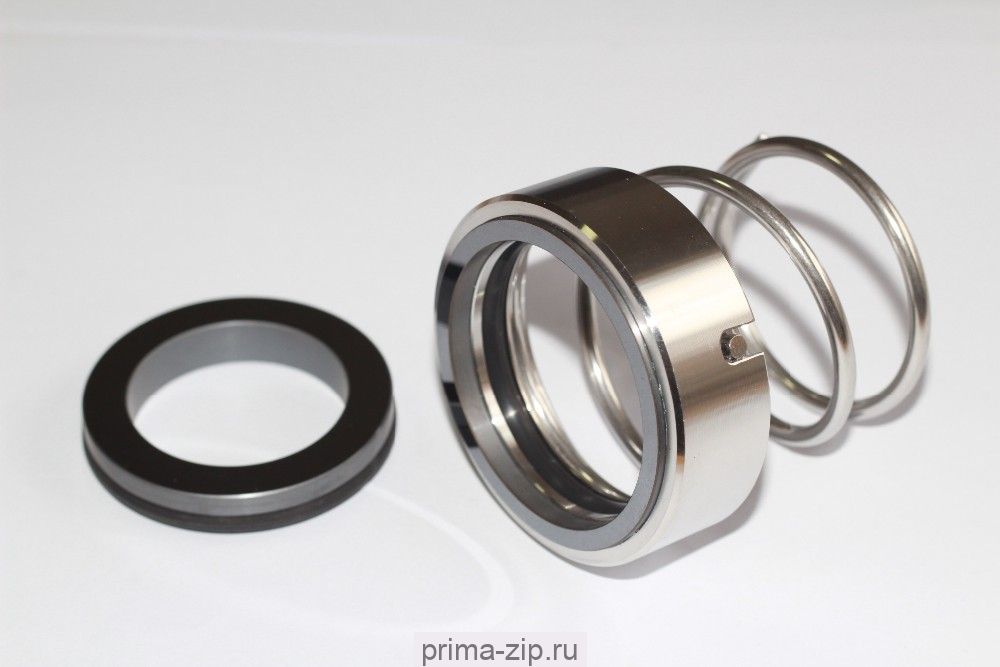

Торцевое уплотнение M-M3N/35

7 986 руб.
Подробнее
Уточняйте наличие

ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

Как получить товар:
  • 1Доставка ТК "Деловые Линии".
  • 2Доставка ТК "СДЭК" .
  • 3Самовывоз по адресу : г.Москва, ул.Мироновская 2
  • 4Другой вариант доставки .

 M3N

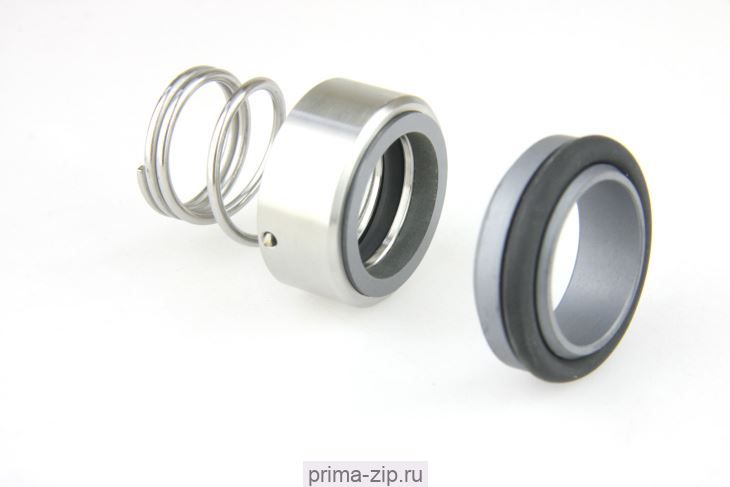

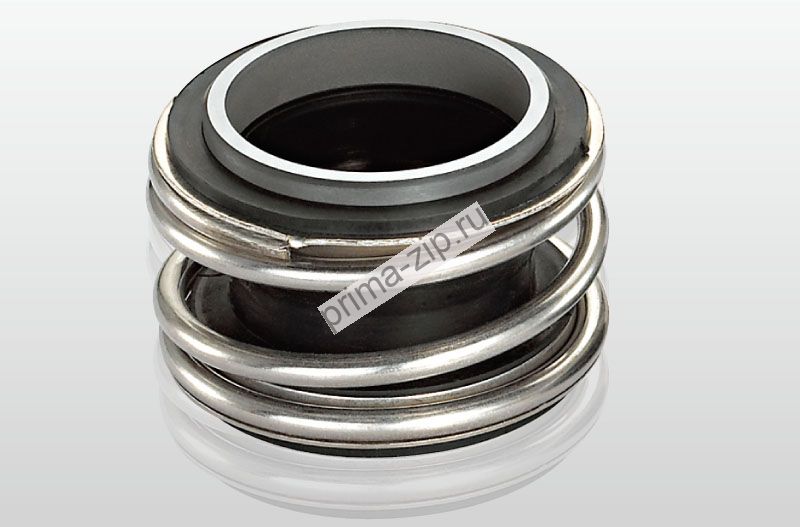

Торцевое уплотнение M3N

Рабочие условия
Температура -30 до 220 °C
Давление ≤ 1,20 Мпа
Скорость ≤ 20 м/с
Материалы Материал вращающегося кольца: CAR/SiC /TC /SUS;
Материал стационарного кольца: SiC / TC / CARBON;
Материал вторичного уплотнения: NBR / EPDM / VITON ;
Пружины и прочие запчасти: SS304 1.4301 /SS316 1.4404 (BURGMANN 1.4571) ;



• Материал вращающегося кольца: CAR(графит)/SiC (карбид кремния)/TC (карбид вольфрама)/SUS (металл);
• Материал стационарного кольца: SiC / TC / CARBON ;
• Материал вторичного уплотнения: NBR / EPDM / VITON ;
• Пружины и прочие запчасти: SS304 1.4301 /SS316 1.4404 (BURGMANN 1.4571);


Варианты исполнения неподвижных колец (тип седла)

Неподвижное кольцо G6Неподвижное кольцо G4Неподвижное кольцо G9

Неподвижное кольцо G13Неподвижное кольцо G16






d1,мм d3,мм Седло BT Седло G4 Седло G9 Седло G6
d2,мм L1,мм L2,мм d2,мм L1,мм L2,мм d2,мм d8,мм L1,мм L2,мм d2,мм L1,мм L2,мм
35 49 53.5 50.5 11.5 52 39 11 50 3 40 11.5 50 36 7.5

* - Длина L1 в таблице указана в сжатом состоянии!

Доступные для заказа пары трения в порядке возрастания стоимости:

  • CAR/SUS- графит по стали,
  • CAR/SIC - графит по карбиду кремния,
  • SIC/SIC - карбид кремния по карбиду кремния,
  • CAR/TC - графит по карбиду вольфрама,
  • TC/TC - карбид вольфрама по карбиду вольфрама



Материалы резиновых вторичных уплотняющих колец на выбор:

  • NBR - маслобензостойкая резина,
  • VITON - фторкаучук (Витон),
  • EPDM - обычная резина.

Торцевое уплотнение M-M3N/35
