Сальниковая набивка АГИ, АП-31, АПР-31, АС, АФТ, ЛП
Описание Сальниковая набивка АГИ, АП-31, АПР-31, АС, АФТ, ЛП
Сальниковая набивка – это особый жгут для герметизации соединений в специальных сальниковых камерах машин и механизмов. Область применения набивок достаточно велика, что и обусловило появление такого многообразия видов этого изделия.
Для различных камер могут потребоваться набивки различного сечения: квадратные, прямоугольные, круглые – выбор зависит от каждого конкретного случая эксплуатации. Сегодня производители готовы предложить набивки сальниковые, изготовленные на основе асбестовых волокон, хлопка, пеньки и т.д. Для увеличения эффективности сальниковая набивка может быть подвергнута обработке специальными пропитками: графитоклеевой, фторопластовой суспензией, жировым составом. На эксплуатационные характеристики также может влиять способ плетения набивки: сквозной, крученый, диагональный и скатанный. Для повышения прочности некоторые марки изделия армируют проволокой из латуни.
Сальниковая набивка может эксплуатироваться в таких разнообразных средах как: азот, пар, продукты нефтехимической промышленности, вода, в том числе и морская, органические соединения, аммиак в жидком и газообразном состоянии, щелочи, кислоты различных видов, инертные газы. Она может быть рассчитана на различные параметры максимально допустимого давления, температуры, степени механического воздействия. Все эти факторы регламентированы ГОСТом 5152-84.
- Набивки, поставляемые компанией ПРИМА СЕРВИС
- АГИ - набивка асбестовая плетеная, проклеенная с графитом, ингибированная;

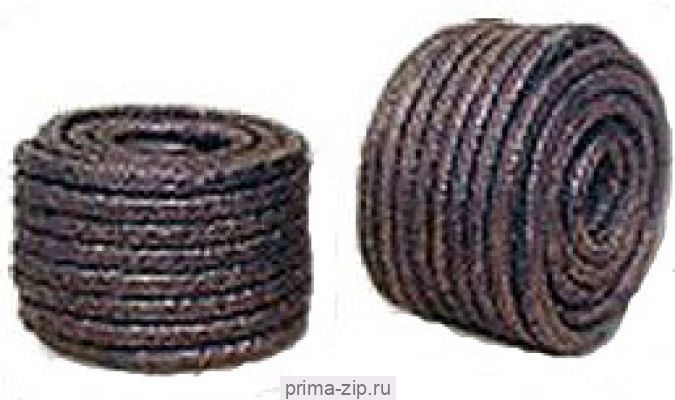

- АП-31 - набивка асбестовая плетеная, пропитанная антифрикционным жировым составом (на основе нефтяных экстрактов);

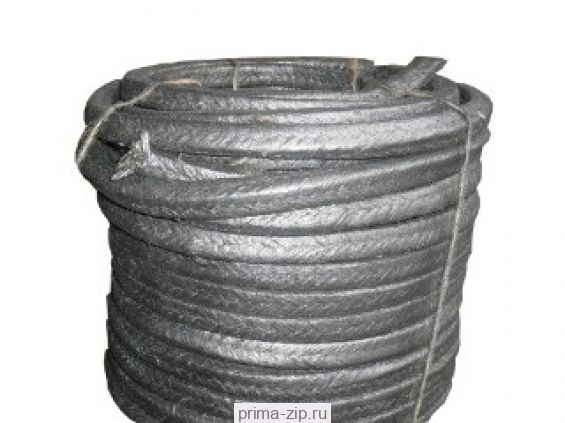

- АПР-31 - набивка асбестовая плетеная с латунной проволокой, графитированная, пропитанная антифрикционным жировым составом;

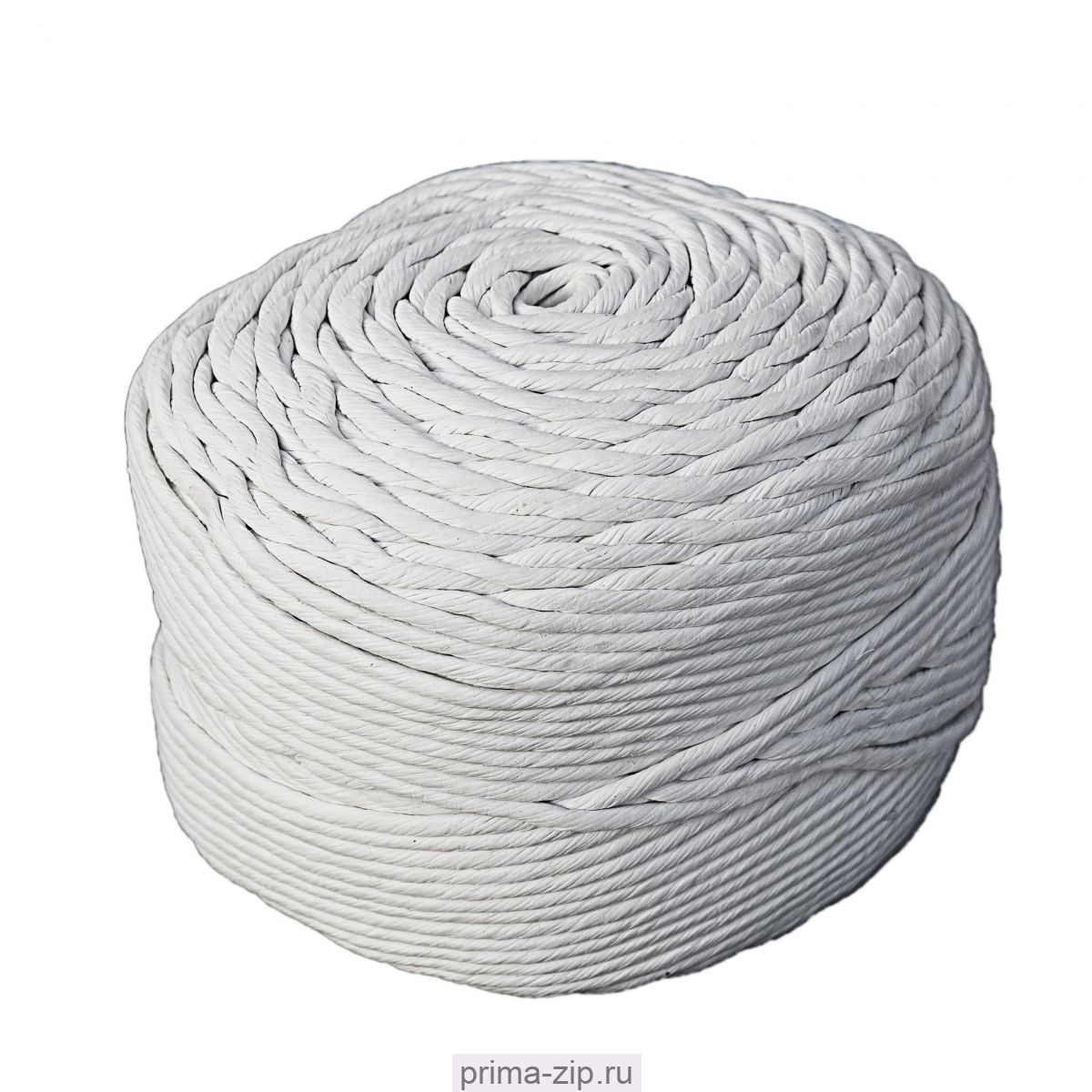

- АС - набивка асбестовая плетеная, сухая;
- АФТ - набивка асбестовая плетеная, пропитанная суспензией фторопласта с тальком;
- ЛП – набивка плетеная из лубяных волокон, графитированная, пропитанная антифрикционным жировым составом.
| Диаметр сечения/ сторона квадрата | Марка | Узел уплотнения | P (МПа) | Применяется при T (оС) до | Среда эксплуатации | Скорость скольжения | pH |
| от 7 до 30 мм | АГИ | Поршневые и центробежные насосы | 32 | -70 +150 | Газообразный и жидкий аммиак | 15 | 4-14 |
| 38 | 280 | Органические продукты, вода | 15 | ||||
| Арматура | 32 | -70 +150 | Аммиак | 2 | |||
| 38 | 280 | Органические продукты, вода | 2 | ||||
| 35 | 565 | Водяной пар | 2 | ||||
| 32 | 450 | Нефтепродукты | 2 | ||||
| 37 | 600 | Агрессивные среды, газообразные и жидкие нефтепродукты | 2 | ||||
| от 4 до 40 мм | АП-31 | Центробежные насосы | 2 | 250 | Нефтепродукты, агрессивные и нейтральные газообразные и жидкие среды | 15 | 3-14 |
| Поршневые насосы | 2 | 250 | 2 | ||||
| Арматура | 4,5 | -70 +300 | Пар, агрессивные и нейтральные газообразные и жидкие среды | 2 | |||
| Арматура | 2 | -30 +300 | Нефтепродукты | 2 | |||
| от 4 до 40 мм | АПР-31 | Центробежные насосы | 2,5 | 210 | Газообразные и жидкие среды - агрессивные и нейтральные | 15 | 3-10 |
| Арматура | 32 | -70 +200 | 2 | ||||
| Центробежные насосы | 4,5 | 210 | Нефтепродукты | 2 | |||
| Арматура | 2 | -30 +300 | 2 | ||||
| от 4 до 35 мм | АС | Неподвижные соединения аппаратов, арматура | 5 | 450 | Газообразные среды - агрессивные и нейтральные | 2 | 5-14 |
| 1 | 300 | Жидкие среды - агрессивные и нейтральные | - | ||||
| 4,5 | -70 +150 | Аммиак | 2 | ||||
| от 4 до 30 мм | АФТ | Арматура | 150 | 250 | Этилен | 2 | 1-14 |
| Арматура | 25 | -200 +300 | Газообразные и жидкие органические продукты, сжиженные газы | 2 | |||
| Центробежные насосы | 4,5 | -2 +50 | Морская вода | 10 | |||
| Центробежные насосы | 3 | 300 | Аммиак, щелочные среды и органические продукты | 15 | |||
| Поршневые насосы | 34 | 250 | 2 | ||||
| от 4 до 16 мм | ЛП | Поршневые и центробежные насосы | 2,5 | 150 | Нефтепродукты, минеральные масла, вода промышленная и морская, углеводороды,газы нейтральные и инертные, растворы щелочей, воздух | 15 | 5-10 |
| Арматура | 16 | 150 | 2 |
Для каждого конкретного случая использования набивки – герметизация и уплотнение узлов насосов, химического оборудования, гидравлических прессов и пр. – существуют четко сформулированные правила и допустимые сроки эксплуатации. Набивка сальниковая служит в среднем пять лет.
