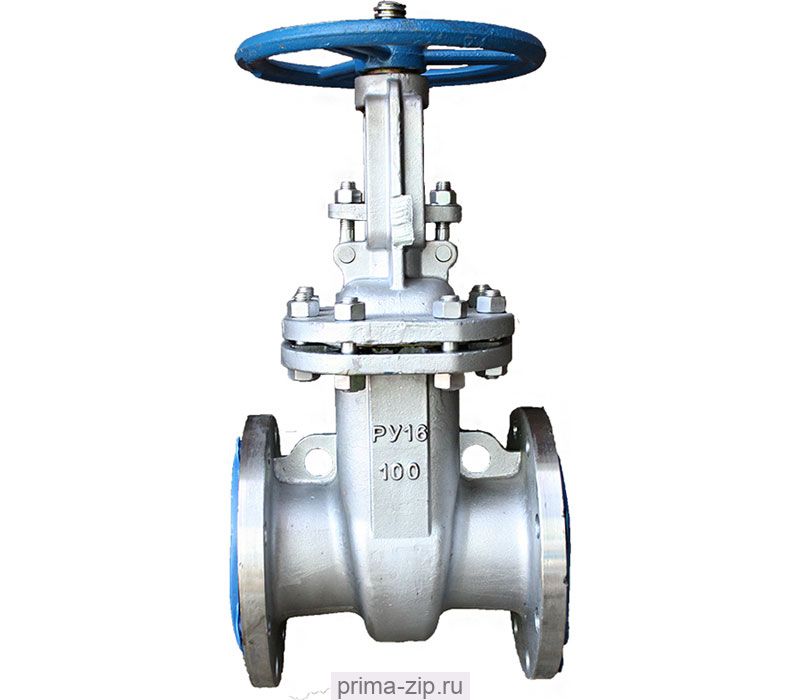

Описание Задвижка 30нж41нж Ду50 Ру16
Технические характеристики и параметры задвижки 30нж41нж Ду50 Ру16
 |
| Параметр |
Значение |
| Наименование: |
Задвижка клиновая литая с выдвижным шпинделем сальниковая |
| Обозначение: |
30нж41нж |
| Диаметр, мм (Ду / DN): |
50 |
| Нормальное давление, кгс/см2 (Ру): |
16 |
| Таблица-фигура: |
30нж41нж |
| Рабочая среда: |
газ |
| Температура рабочей среды, C0: |
-70 до +450 |
| Материал корпуса: |
сталь 12Х18Н10Т |
| Тип присоединения: |
фланцевое по ГОСТ 12815-80 |
| Условное обозначение: |
ЗКЛ2 |
|
Габаритные размеры и вес задвижки 30нж41нж Ду50 Ру16
| Наименование параметра |
Значение, мм |
| Высота (H1) |
415 |
| Длина (L) |
180 |
| Высота (H) |
350 |
| Масса (кг) |
29 |
Строительная длина (L) - длина участка трубы, который задвижка 30нж41нж Ду50 Ру16 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.
