Задвижка стальная 31лс77нж (ЗКС)
Описание Задвижка стальная 31лс77нж (ЗКС)
Клиновая компактная
Присоединение: фланцевое, муфтовое, под приварку
Привод: ручной
Рабочая среда: вода, пар, нефтепродукты
Производитель: Россия (ОАО «Завод имени Гаджиева»)
Задвижка 31лс77нж (ЗКС) стальная применяется в качестве запорного устройства на технологических линиях коммунального хозяйства, энергетики, нефтегазодобывающей и нефтегазоперерабатывающей промышленности. Рабочая среда задвижки – жидкие и газообразные нефтехимические продукты, вода, пар при температуре не более 450°C и давлении до 16 МПа. Присоединение задвижек – муфтовое, фланцевое, под приварку. Задвижки выпускаются в диапазоне диаметров от ду15 до ду50.
Технические характеристики

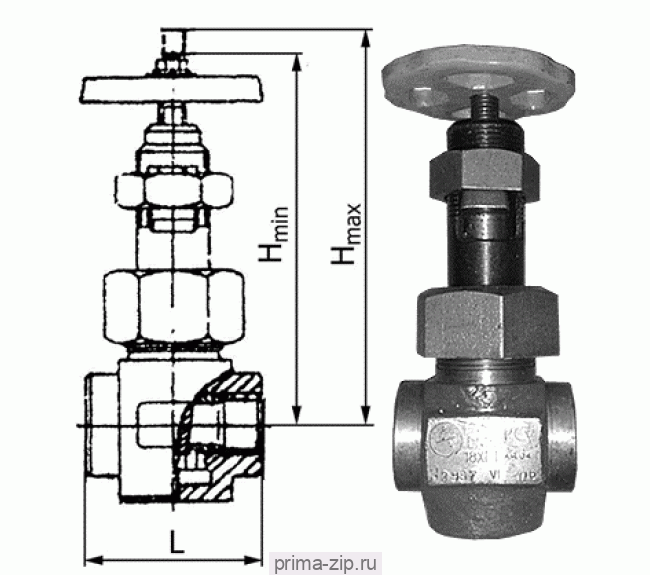

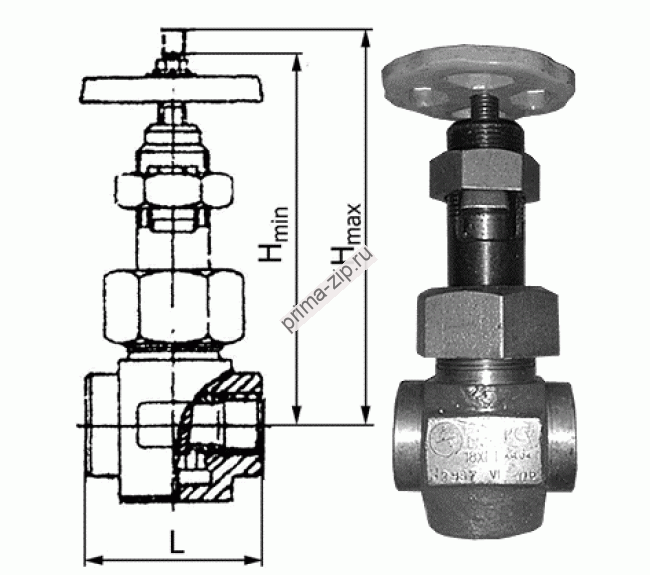

Габаритные и присоединительные размеры
| ду, мм | L | Hmin | Hmax | Масса, кг |
|---|---|---|---|---|
| 15 | 90 | 145 | 154 | 2,36 |
| 20 | 90 | 145 | 156 | 2,22 |
| 25 | 114 | 177 | 180 | 4,94 |
| 32 | 114 | 177 | 182 | 14,85 |
| 40 | 130 | 212 | 248 | 19,10 |
| 50 | 140 | 250 | 282 | 20,10 |
